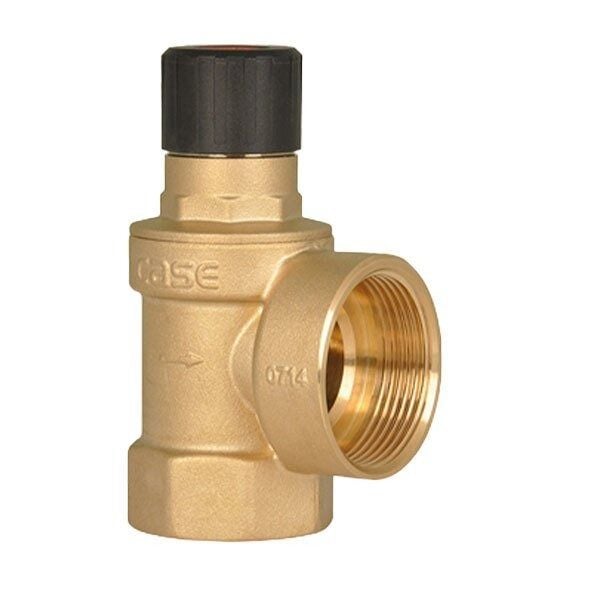

Case 1 1/4'' İç Dişli Diyaframlı Emniyet Ventili 5 Bar
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
1 1/4'' Büyük Çaplı Emniyet Ventili: 5 Bar Ayarlı
Case 1 1/4'' diyaframlı emniyet ventili, kapalı devre ısıtma sistemlerinin büyük çaplı emniyet hattı içindir. Çıkış ağzı girişten bir kademe büyüktür: 1 1/4'' giriş, 1 1/2'' çıkış. Bu ürün 5 bar açma basıncına fabrikada ayarlıdır; sistem basıncı bu değere ulaştığında fazla suyu dışarı tahliye eder.
Case 1 1/4'' İç Dişli, 5 Bar
Büyük çaplı emniyet hattı gereken, açma basıncı 5 bar olması gereken kapalı devre ısıtma sistemleri için.
Öne Çıkan Özellikler
Sabit ayar: 5 bar
Açma basıncı fabrikada ayarlanır ve değiştirilemez; değer kapak üzerindeki güvenlik tapasında yazar.
Diyaframlı yapı
Case dokümanına göre diyafram EPDM, yay çeliktir; basınç ayar değerine ulaşınca ventil açar.
Pirinç gövde
Gövde CW617N, kapak ve mil CW614N pirinç; kontrol başlığı PA6 GFR30.
Büyük çıkış ağzı
Tahliye tarafı girişten büyük; tahliye hattı bu çapa göre planlanmalı.
Kimler İçin Uygun?
Büyük kapasiteli ısıtma hatları
Ana hattı 1 1/4'' olan kapalı devre sistemlerin emniyet noktası.
Kazan dairesi uygulamaları
Kazan çıkışı ile ventil arasına başka eleman konmadan.
Eşanjör ve basınç tankı koruması
Case'in belirttiği kullanım alanları.
Uygun Olmadığı Durumlar
Ayar basıncı değiştirilemez; farklı bir değer gerekiyorsa o bar değerindeki ürün seçilmelidir.
Kullanma suyu ısıtıcıları için Case'in ayrı termosifon emniyet ventili serisi vardır; bu ürün kapalı devre ısıtma içindir.
Diğer bar değerleri: i̇ç dişli emniyet ventilleri: aynı ölçünün farklı ayar basınçları.
Ürün Özellikleri
Montaj ve Bakım
Dik montaj
Ventil dik konumda takılır; yatay ya da ters montaja izin verilmez.
Kazanla ventil arası boş
Isıtma kazanı ile emniyet ventili arasına hiçbir eleman konmamalıdır.
Sıcak su tahliyesi
Çalışırken yanığa yol açabilecek sıcaklıkta su atabilir; tahliye ağzı güvenli bir gidere yönlendirilmeli.
Yıllık kontrol
Yılda bir kez kapak saat yönünün tersine çevrilerek az miktarda su akıtılır ve ventil temizlenir.
Büyük çaplı ventilde tahliye tarafının çıkış ölçüsüne göre bağlanması gerekir. Bar değeri, korunan sistemin izin verilen en yüksek çalışma basıncına göre seçilmelidir. Değişimde en güvenilir yol, eski ventilin tapasındaki değerin aynısını almaktır.
Sık Sorulan Sorular
5 bar ne anlama geliyor?
Ventilin açma basıncıdır; sistem 5 bara ulaştığında ventil açar ve fazla basıncı tahliye eder.
Ayarı sonradan değiştirilebilir mi?
Hayır. Case ventilleri sabit ayarlıdır ve basınç ayarının değiştirilmesine izin vermez.
Yatay takılabilir mi?
Hayır. Case montaj talimatına göre ventil yalnızca dik konumda takılır.
Bakımı nasıl yapılır?
Yılda bir kez kapak saat yönünün tersine çevrilip az miktarda su akıtılarak kontrol edilir.
Çıkış neden girişten büyük?
Case bu ölçüyü 1 1/4'' giriş, 1 1/2'' çıkış olarak üretir; tahliye hattı çıkış çapına göre bağlanır.
Kombi Market değerlendirmesi
Case 1 1/4'' İç Dişli Diyaframlı Emniyet Ventili 5 Bar, kapalı devre ısıtma sistemini aşırı basınca karşı koruyan sabit ayarlı bir emniyet elemanıdır. Doğru seçim için ölçü, bağlantı tipi ve bar değeri birlikte eşleştirilmelidir.
| BASINÇ ARALIK SEÇİMİ | : | 5 BAR |
| VENTİL TİPİ SEÇİMİ | : | İÇ DİŞLİ |
| DİŞ ÇAPI SEÇİMİ | : | 1 1/4'' DN32 |
