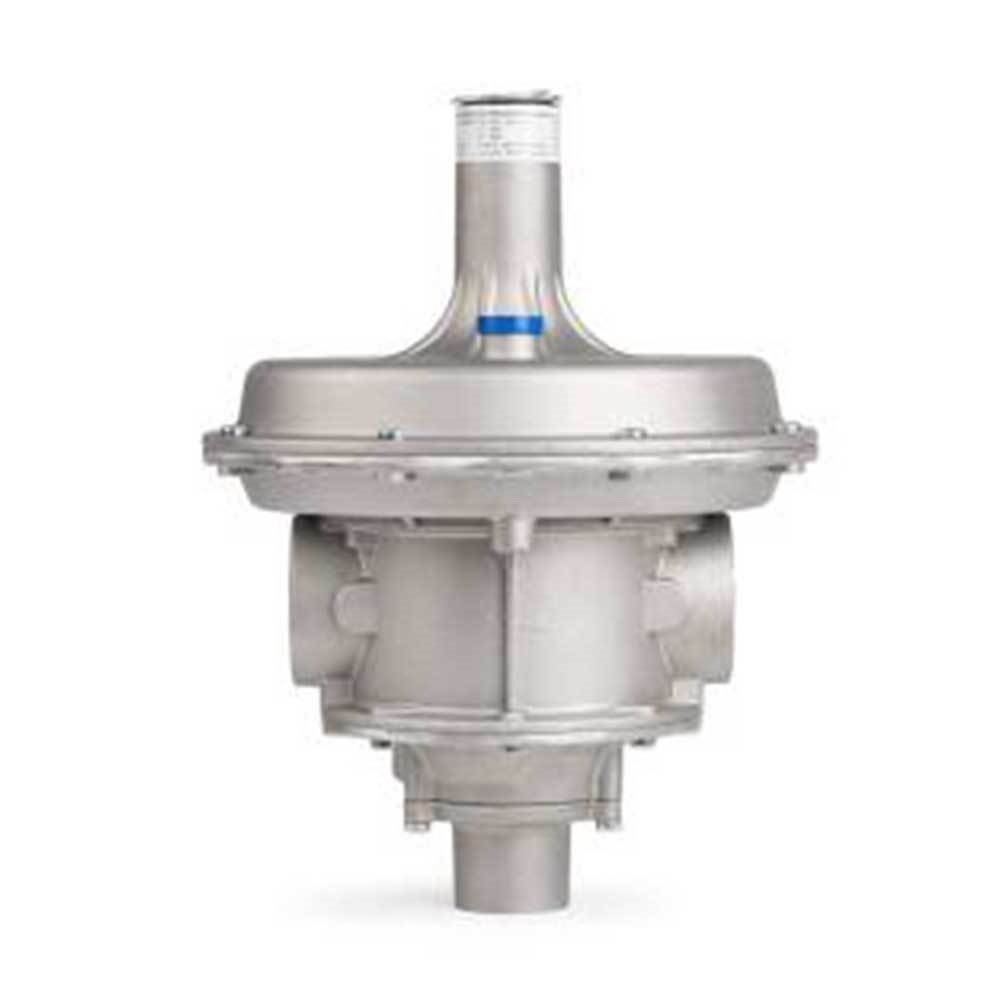

ESKA ERG-E 1 1/4'' Shut Off'lu Gaz Regülatörü
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
DN32 Gaz Regülatörü Hattın Neresine Girer?
Regülatör bir gaz hattında tek başına durmaz. Önünde filtre, arkasında sayaç, çoğu tesisatta da deprem vanası ve selenoid vana gibi emniyet ekipmanları bulunur. Bu sayfa, ürünün o zincirdeki yerini anlatıyor. ESKA ERG-E 1 1/4'' Shut Off'lu Gaz Regülatörü, üreticinin tek kademeli ERG ailesindeki DN32 dişli sürümüdür. Aile için yayımlanan değerler giriş 50-500 mbar, çıkış 18-100 mbar ve PN0,5 basınç sınıfıdır. Gövde alüminyum döküm alaşım, diyafram ve o-ringler NBR olarak veriliyor; üretimin TS 10624 standardına uygun olduğu belirtiliyor. Yüksek ve düşük basınç emniyet kapatma tertibatı gövdede birliktedir. Üretici bu seride çap bazında debi, ağırlık ve ölçü yayımlamamaktadır.
Ailenin DN32 dişli sürümü. Basınç aralığı diğer çaplarla ortak; ayrışan tek nokta bağlantı ölçüsü. Emniyet ekipmanlarıyla birlikte kurulan hatlarda, regülasyon ve kapatma görevini aynı gövdede birleştirir. Seçim ve montaj yetkili gaz firmasının işidir.
Hattaki Diğer Ekipmanlarla İlişkisi
Filtre Regülatörü Korur
Gazla taşınan katı parçacıklar regülatör mekanizmasına zarar verebilir. Hat üzerinde filtreleme bulunması bu yüzden yerleşik bir uygulamadır ve ekipmanın ömrünü doğrudan etkiler.
Sayaç Sabit Basınç Bekler
Ölçüm ekipmanının ve hat sonundaki cihazların düzgün çalışması, basıncın belirlenen aralıkta kalmasına bağlıdır. Regülatörün asıl işi bu aralığı korumaktır.
Deprem Vanası Ayrı Bir Görev
Deprem vanası sarsıntıda mekanik olarak devreye girer; regülatörün emniyet kapatması ise basınç değişimine tepki verir. İkisi birbirinin yerine geçmez, farklı riskleri karşılar.
Selenoid Vana Uzaktan Kesme
Selenoid vana elektrik sinyaliyle, ör. gaz alarmından gelen komutla kapanır. Regülatördeki kapatma ise hattın kendi basıncına bakar. Bir arada kullanıldıklarında koruma katmanları çoğalır.
Kapatma Elle Kurulur
Emniyet tertibatı devreye girdikten sonra cihaz kendiliğinden açılmaz. Önce basıncın neden sınır dışına çıktığı bulunur, ardından elle kurma yapılır.
Bağlantı Ölçüsü Hatla Uyumlu Olmalı
Bu sürüm DN32 dişli. Hat farklı bir ölçüdeyse araya redüksiyon girer; bu da ilave birleşme noktası ve gereksiz basınç kaybı anlamına gelir.
Bu Çap Nerede Karşımıza Çıkar?
Dağıtımın Birden Çok Kola Ayrıldığı Hatlar
Gazın tek noktadan alınıp birden fazla kola dağıtıldığı kurulumlarda bağlantı ölçüsü büyür; DN32 bu tesisatlarda sık karşılaşılan bir ölçüdür.
Restoran, Fırın ve Üretim Mutfağı
Aynı anda çalışan cihaz sayısının arttığı yerlerde çıkış basıncının sabit kalması, hem verim hem cihaz ömrü açısından belirleyicidir.
Deprem Vanası ve Selenoidle Kurulan Sistemler
Farklı risklere karşı ayrı ekipman planlanan tesisatlarda basınç tarafındaki korumayı regülatörün kendi kapatma tertibatı üstlenir.
1 1/4 İnç Boruyla Kurulmuş Tesisat
Hat bu ölçüde ilerliyorsa aynı çaptaki regülatör doğrudan yerine oturur, ilave geçiş parçası gerekmez.
Hattın ölçülen giriş basıncı 500 mbar üzerindeyse bu aile uygun değildir; üreticinin ERG-EH serisi 0,5-5 bar giriş aralığı için tanımlanmıştır. Boru hattı 1 inç ya da 3/4 inç ilerliyorsa aynı serinin küçük ölçüleri tercih edilir, büyük çap almanın bir kazancı olmaz. Akışın hiçbir koşulda kesilmemesi gereken uygulamalarda ise emniyet kapatma tertibatı bulunmayan ERG-H serisi tanımlıdır. Son olarak: bu ürün gaz hattına giren bir ekipmandır; seçimi, montajı ve devreye alınması yetkili gaz firmasının sorumluluğundadır.
Farklı Çap ya da Farklı Ekipman
Eska 1 1/4 İnç Mekanik Deprem Vanası
Aynı ölçüde, sarsıntıda mekanik olarak gazı kesen tamamlayıcı ekipman.
Eska 1 1/4 Gaz Selenoid Vana 220V
Gaz alarmı ya da panelden gelen sinyalle hattı elektrikle kesen vana.
Kısa Ürün Bilgisi
Seri Değerleri Tablosu
Üretici bu değerleri ERG ailesinin bütün çapları için tek tabloda veriyor. Tabloda geçen üst kapasite rakamı ailenin en büyük bağlantı ölçüsüne aittir; bu ürünün debisi olarak kullanılamaz. O nedenle sayfada çap bazında bir debi değeri yer almıyor. Perakende sitelerinde bu ürün için başka basınç aralıkları ve debi rakamları da görülebiliyor; buradaki bilgiler üreticinin kendi sayfasından alınmıştır. Projeye esas olacak değerlerin sipariş öncesinde teyit edilmesi gerekir.
Devreye Alma Kontrolleri
Uygulamayı Sertifikalı Ekibe Bırakın
Gaz hattındaki ekipman seçimi, montajı ve devreye alınması yetkili firmaların işidir. Dağıtım şirketinin kontrol ve onay adımları da bu sürecin parçasıdır.
Giriş Basıncını Yerinde Ölçtürün
Ürün 50-500 mbar giriş aralığı için tanımlı. Ölçülen değer bu pencerenin üzerindeyse seçim ERG-EH gibi daha yüksek basınç sınıfındaki serilere kayar.
Ekipman Sırasını Projeye Göre Kurun
Filtre, sayaç, regülatör ve emniyet vanalarının hat üzerindeki sırası projeye ve dağıtım şirketinin kurallarına göre belirlenir; keyfî bir dizilim değildir.
Çıkış Basıncını Cihaza Göre Ayarlayın
Ayar penceresi 18-100 mbar. Hedef değer, hat sonundaki cihazların istediği çalışma basıncına göre seçilir ve manometreyle doğrulanır.
Kapatma Tertibatını Test Ettirin
Devreye alma sırasında emniyet kapatmanın kurulu olduğu ve doğru çalıştığı teyit edilir. Bu kontrol yetkili ekibin devreye alma prosedürünün parçasıdır.
Bu ölçekteki hatlarda en sık karşılaşılan yanlış anlama, emniyet ekipmanlarının birbirinin yerine geçtiğini düşünmek. Deprem vanası sarsıntıya, selenoid vana dışarıdan gelen elektrik sinyaline, regülatörün kapatma tertibatı ise hattın basıncına tepki verir. Üçü farklı riski karşılar; birini koyup diğerini atlamak boşluk bırakır. İkinci nokta veri tarafı: üretici bu seri için basınç aralıklarını, gövde ve conta malzemesini yazıyor, ama çap başına debi, ağırlık ve ölçü vermiyor. Dolap içi yerleşim ya da boru güzergâhı çizilecekse bu ölçüler tedarikçiden istenmeli. Üçüncüsü de şu: kapatma devreye girdiğinde kurma düğmesine hemen basmak çözüm değil, önce basıncın neden sınırı aştığının bulunması gerekir. Tüm işlemler yetkili gaz firmasınca yürütülmelidir.
DN32'ye gelen müşteri genelde tek cihazlık bir iş yapmıyor; kolektöre dağılan, birkaç cihaz besleyen bir hat kuruyor. Böyle hatlarda regülatörü tek başına düşünmemek gerekiyor. Bizim gördüğümüz en yaygın eksiklik, emniyet ekipmanlarının birbirinin yerine sayılması: deprem vanası varsa regülatörün kapatmasına gerek yok sanılıyor, ya da tersi. Oysa biri sarsıntıya, öbürü basınca bakıyor. İkinci olarak çapı hattınıza göre alın; büyük çap almak performans kazandırmıyor, üretici tüm ölçüleri aynı basınç penceresinde tanımlıyor. Son olarak katalogda olmayan bilgiler için tahmin yürütmeyin: ağırlık, ölçü ve çap bazında debi yayımlanmıyor, ihtiyacınız olursa bize yazın, tedarikçiden teyitli isteyelim.
Alıcıların Merak Ettikleri
Deprem vanası varken buna gerek var mı?
İki ekipman farklı riski karşılıyor. Deprem vanası sarsıntıda mekanik olarak kapanır; regülatördeki tertibat ise basınç sınır dışına çıktığında devreye girer. Biri diğerinin yerini tutmaz.
Selenoid vanayla farkı ne?
Selenoid vana dışarıdan gelen elektrik sinyaliyle kapanır, örneğin gaz alarmından. Regülatörün kapatması ise hattın kendi basıncını izler ve dış sinyale ihtiyaç duymaz.
Giriş basıncım 1 bar, bu ürün olur mu?
Olmaz. Bu aile 50-500 mbar giriş için tanımlı. Üreticinin ERG-EH serisi 0,5-5 bar giriş ve 18-500 mbar çıkış aralığında tanımlanmış; o tarafa bakılmalı.
Debisi kaç m³/h?
Üretici çap bazında debi paylaşmıyor. Tablodaki üst değer serinin en büyük ölçüsüne ait olduğundan bu ürüne mal edilemez; kesin rakam tedarikçiden teyit edilmelidir.
Regülatör önüne ne konur?
Katı parçacıklara karşı hat üzerinde filtreleme bulunması yerleşik uygulamadır. Ekipmanların hat üzerindeki sırası projeye ve dağıtım şirketinin kurallarına göre belirlenir.
Malzemesi ve standardı nedir?
Gövde alüminyum döküm alaşım, diyafram ile o-ringler NBR. Üretici serinin TS 10624 standardına uygun üretildiğini belirtiyor.
Regülatör Serileri Arasında Seçim
Aynı basınç sınıfında doğrulanabilir rakip verisi bulunamadığı için karşılaştırma üreticinin kendi serileri üzerinden yapıldı. Üçünü ayıran iki şey var: hattın giriş basıncı ve emniyet kapatmanın istenip istenmediği. Bağlantı ölçüleri büyük ölçüde örtüşüyor.
ESKA ERG-E 1 1/4'' Regülatör
ÖNERİLEN SEÇİMORTA BASINÇLI HAT| Basınç sınıfı | PN0,5 |
| Giriş | 50-500 mbar |
| Çıkış | 18-100 mbar |
| Kapatma | Yüksek ve düşük |
| Gövde | Alüminyum döküm |
| Standart | TS 10624 |
Şebeke basıncının mbar seviyesinde olduğu hatların ürünü. İki kapatma tertibatı gövdede birlikte; malzeme ve standart bilgisi üretici tarafından yazılı olarak veriliyor.
ESKA ERG-EH Serisi
YÜKSEK GİRİŞ BASINCI| Basınç sınıfı | PN2 ve PN5 |
| Giriş | 0,5-5 bar |
| Çıkış | 18-500 mbar |
| Kapatma | Yüksek ve düşük |
| Bağlantı | DN15-DN50, DN50 flanşlı |
| Kapasite | Maks. 850 m³/h |
Giriş basıncı bar seviyesindeyse doğru adres burasıdır. Çıkış aralığı da belirgin biçimde geniş. Üretici bu seride harici algılama hattı gerekmediğini ayrıca belirtiyor.
ESKA ERG-H Serisi
KAPATMASIZ SÜRÜM| Basınç sınıfı | PN0,5 |
| Giriş | 50-500 mbar |
| Çıkış | 18-100 mbar |
| Kapatma | Bulunmuyor |
| Kullanım amacı | Kesintisiz akış |
| Algılama | Dahili |
Aynı basınç penceresinde ama emniyet kapatma tertibatı olmadan. Üretici bunu akışın durmaması gereken hatlar için tanımlıyor ve ani debi değişimlerinde ek ekipman öneriyor.
Hattın ölçülen giriş basıncı 50-500 mbar aralığında, boru ölçüsü 1 1/4 inç ve şartname hem yüksek hem düşük basınç kapatma istiyorsa doğru ürün budur. Giriş basıncı bar seviyesindeyse ERG-EH serisine geçilir. Emniyet kapatma istenmiyorsa ERG-H tarafına bakılır. Boru hattı 1 inç ya da 3/4 inçse aynı serinin küçük ölçüleri seçilir. Deprem vanası ve selenoid vana bu ürünün alternatifi değil tamamlayıcısıdır; hangilerinin bulunacağı projeye göre belirlenir. Nihai karar ve uygulama yetkili gaz firmasına aittir.
KOMBİ MARKET DEĞERLENDİRMESİESKA ERG-E 1 1/4'' shut off'lu gaz regülatörü, DN32 dişli hatlarda giriş basıncını düşürür, çıkışı sabit tutar ve basınç sınır dışına çıktığında gazı keser. Kolektörlü ve çok cihazlı tesisatlarda emniyet ekipmanlarıyla birlikte planlanır.
