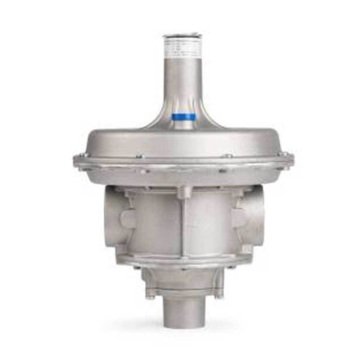

ESKA ERG-E 3/4'' Shut Off'lu Gaz Basınç Regülatörü

Basıncı düşürmenin yanında hattı emniyete de alması beklenen kullanımların ürünü. Yüksek ve düşük basınç kapatma tertibatı birlikte gövdede bulunuyor. Gaz tesisatı ürünü olduğu için seçimi ve montajı yetkili gaz firması tarafından yapılmalıdır.

Basınç Yükselirse Keser

Üretici, çıkış basıncı emniyet sınırının üzerine çıktığında gaz akışının anında kesildiğini belirtiyor. Bu, hat sonundaki cihazları aşırı basınçtan koruyan katmandır.

Basınç Düşerse de Keser

Ürün yüksek basınç kapatmanın yanında düşük basınç kapatma tertibatını da birlikte taşıyor. İstenmeyen basınç düşüşünde de hat emniyete alınıyor.

Elle Kurulana Kadar Kapalı Kalır

Kapatma devreye girdikten sonra cihaz kendiliğinden açılmıyor. Nedeni giderilip elle kurulması gerekiyor; kontrolsüz gaz akışının önüne bu şekilde geçiliyor.

Tek Kademeli ve Direkt Çalışma

Regülasyon tek kademede yapılıyor, mekanizma yay tahrikli ve dahili algılamalı. Harici algılama hattı çekilmesine gerek kalmıyor.

Alüminyum Gövde, NBR Diyafram

Üretici gövdeyi alüminyum döküm alaşım, diyafram ve o-ringleri NBR olarak veriyor. Üretimin TS 10624 standardına uygun yapıldığı belirtiliyor.

İsteğe Bağlı Tahliye Sistemi

Havaya açılan tip tahliye talep üzerine ekleniyor. Kapalı hacimlerde gaz birikmesini önleyecek tedbirlerin ayrıca alınması gerektiği üretici tarafından hatırlatılıyor.

Ocak, Fırın ve Kazan Hatları

Cihazların sabit çıkış basıncıyla çalışması beklenen hatlarda hem regülasyon hem emniyet katmanı aynı gövdede toplanır.

Atölye ve Dükkân Gaz Tesisatı

Şebeke basıncının dalgalandığı hatlarda çıkış basıncını tolerans aralığında tutar; sınır aşıldığında gazı keser.

Sayaç Öncesi ve Sonrası Uygulamalar

Giriş basıncını cihazların çalışma aralığına indirmek için kullanılır. Bağlantı yeri ve tipi projeye göre yetkili firma tarafından belirlenir.

Kapatma Şartı Aranan Projeler

Şartname yüksek ve düşük basınç kapatma istiyorsa, bu iki tertibatı birlikte taşıyan sürüm doğrudan karşılık verir.

Hattın kesintisiz akması gereken ve emniyet kapatmanın istenmediği uygulamalarda bu sürüm doğru tercih değildir; üretici ailesinde emniyet kapatma tertibatı bulunmayan ERG-H serisi bu amaçla tanımlanmıştır. Giriş basıncı 500 mbar üzerindeki hatlarda ise ERG ailesinin tablo değerleri aşılır; bu durumda daha yüksek basınç sınıfındaki seriler değerlendirilir. Ayrıca bu bir gaz tesisatı ekipmanıdır: seçim, montaj ve devreye alma yetkili gaz firmasının işidir, kendi başına yapılacak bir uygulama değildir.

ESKA ERG Serisi Regülatör

Yüksek basınç kapatma yeterliyse; düşük basınç kapatma bu seride opsiyonel.

ESKA ERG-H Serisi Regülatör

Emniyet kapatma istenmeyen, kesintisiz akış gereken hatlar için tanımlı seri.

Üretici bu tabloyu ERG ailesinin tamamı için yayımlıyor. Tablodaki 200 m³/h değeri serinin en büyük çapına ait üst sınırdır; DN20 için ayrı bir debi rakamı yayımlanmadığı için bu sayfada çap bazında bir kapasite belirtilmemiştir. Bayi kaynaklarında bu ürün için farklı basınç aralıkları da görülebiliyor; sayfadaki değerler üretici sayfasından alınmıştır, projeye esas alınacak rakamların tedarik aşamasında teyit edilmesini öneririz.

Yetkili Gaz Firmasıyla Çalışın

Gaz tesisatında ekipman seçimi, montajı ve devreye alınması yetkili firmaların ve sertifikalı personelin işidir. Dağıtım şirketinin kendi kural ve onay süreçleri de geçerlidir.

Giriş Basıncını Hatla Doğrulayın

Ürün 50-500 mbar giriş aralığı için tanımlı. Hattın gerçek giriş basıncı bu aralığın dışındaysa farklı bir basınç sınıfına geçilmesi gerekir.

Çıkış Basıncını Cihazlara Göre Seçin

Çıkış aralığı 18-100 mbar. Hedef değer, hat sonundaki cihazların istediği çalışma basıncına göre belirlenir ve ayar bu değere yapılır.

Akış Yönüne ve Konuma Dikkat Edin

Regülatörler gövde üzerindeki akış yönüne göre bağlanır. Tahliyeli sürüm kullanılıyorsa tahliye hattının güvenli bir noktaya yönlendirilmesi gerekir.

Sızdırmazlık ve Ayar Kontrolü Yapın

Montaj sonrası bağlantı noktalarının sızdırmazlığı kontrol edilir, çıkış basıncı manometreyle doğrulanır ve emniyet kapatma tertibatının kurulu olduğu teyit edilir.

Shut off'lu regülatörlerde en çok yaşanan durum, cihazın kapatma yaptıktan sonra kendiliğinden açılmasını beklemektir. Öyle çalışmıyor: tertibat devreye girdiyse hat elle kurulana kadar kapalı kalır ve önce kapatmaya neden olan basınç sorununun bulunması gerekir. Kurmadan önce nedeni araştırılmayan her tekrar, aynı yere geri döner. İkinci konu veri tarafında: üretici bu seri için basınç aralıklarını ve malzemeleri yayımlıyor, ancak çap bazında debi, ağırlık ve ölçü bilgisi vermiyor. Boru güzergâhı ve dolap içi yerleşim planlanacaksa bu ölçülerin tedarikçiden istenmesi gerekir. Üçüncüsü kapsam: bu bir gaz ekipmanıdır, montajı ve ayarı yetkili gaz firması tarafından yapılmalı, dağıtım şirketinin onay süreci atlanmamalıdır.

Shut off tam olarak ne demek?

Emniyet kapatma anlamına geliyor. Çıkış basıncı belirlenen sınırların dışına çıktığında regülatör gaz akışını kesiyor ve elle kurulana kadar kapalı kalıyor.

Kapatma sonrası kendi açılır mı?

Açılmaz. Üretici, tertibat devreye girdikten sonra cihazın manuel olarak yeniden kurulana kadar kapalı kaldığını belirtiyor. Kurmadan önce kapatma nedeni giderilmelidir.

Düşük basınç kapatma da var mı?

Bu seride yüksek ve düşük basınç emniyet kapatma tertibatı birleşik olarak bulunuyor. Temel ERG serisinde düşük basınç kapatma opsiyonel olarak tanımlanmış.

Debisi kaç m³/h?

Üretici çap bazında debi yayımlamıyor. Seri tablosundaki maksimum 200 m³/h değeri en büyük çap içindir, bu ürüne ait bir rakam değildir; net değer tedarikçiden teyit edilmelidir.

Montajı kim yapmalı?

Gaz tesisatı ekipmanı olduğu için seçim, montaj ve devreye alma yetkili gaz firması tarafından yapılmalıdır. Dağıtım şirketinin onay ve kontrol süreçleri de geçerlidir.

Hangi standarda göre üretiliyor?

Üretici, ERG-E serisinin TS 10624 standardına uygun üretildiğini belirtiyor. Gövde alüminyum döküm alaşım, diyafram ve o-ringler NBR olarak veriliyor.

Bu üründe kıyas, rakip markalar yerine üreticinin kendi tek kademeli regülatör ailesi üzerinden kuruldu. Sebebi şu: farklı markaların aynı basınç sınıfındaki modelleri için karşılaştırılabilir ve doğrulanabilir veri bulunamadı. Aşağıdaki üç seri, aynı üreticinin yayımladığı bilgilerle karşılaştırılmıştır; ayrışma noktası emniyet kapatma tertibatıdır.

Hattın giriş basıncı 50-500 mbar aralığında, cihazların istediği çıkış basıncı 18-100 mbar penceresinde ve hem yüksek hem düşük basınç kapatma isteniyorsa doğru ürün budur. Yalnızca yüksek basınç kapatma yeterliyse temel ERG serisi de karşılık verir. Emniyet kapatma istenmiyorsa ERG-H serisine bakılır. Giriş basıncı 500 mbar üzerindeyse ailenin bu tablosu aşılır ve daha yüksek basınç sınıfındaki seriler değerlendirilir. Her durumda seçim, montaj ve devreye alma yetkili gaz firmasınca yapılmalıdır.

ESKA ERG-E 3/4'' shut off'lu gaz basınç regülatörü, giriş basıncını düşürmenin yanında yüksek ve düşük basınç emniyet kapatmasını da tek gövdede sunar. Ticari ve endüstriyel gaz hatlarında emniyetin şart olduğu kullanımlar için tanımlanmıştır.
