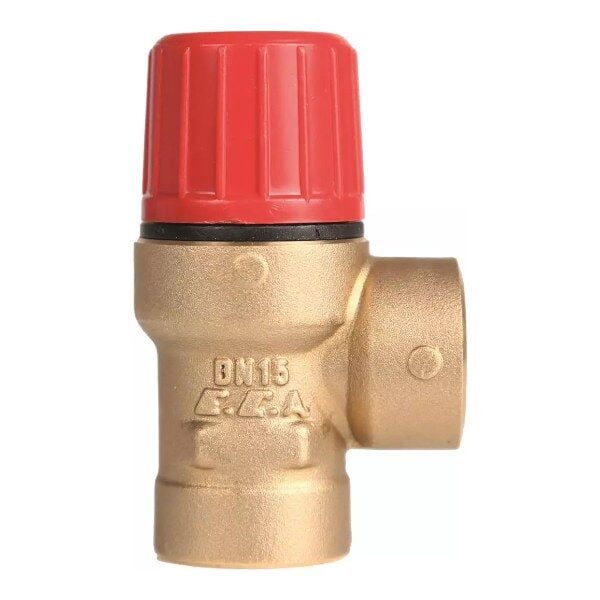

E.C.A. 1/2'' Emniyet Valfi 4 Bar

3 barın boşa açtığı hatlarda çözüm

Soğuk dolum basıncı 2 barın üzerine oturan yüksek kolonlarda 3 barlık valf ısınmanın ortasında açar ve her sezon su kaybı yaşanır. 4 bar eşiği bu gereksiz tahliyeyi keser.

Kazan etiketi 4 bar diyorsa birebir karşılık

Bazı yer tipi ve duvar tipi kazanlarda izin verilen maksimum işletme basıncı 4 bar olarak veriliyor. O etikete takılacak valfin ayar değeri de 4 bar olmak zorunda.

Aynı dişte, aynı gövdede kademe değişimi

602111092 ile 3 barlık kardeşi arasında bağlantı ölçüsü, gövde boyu ve yüksekliği fark etmiyor. Yanlış kademe takılmışsa valf sökülüp yerine bu kod oturtuluyor, tesisatta başka değişiklik gerekmiyor.

Yerinde kalabilecek kadar küçük

Üretici tablosunda gövde boyu 25,5 mm, yüksekliği 27 mm. Kazan üstündeki kalabalık kolektörde ek yer açmak gerekmiyor.

13 mm tahliye ağzı

Üretici ölçü tablosunda tahliye ağzı L2 değeri 13 mm. Standart tahliye hortumu ya da bakır boru bu ağza doğrudan oturuyor.

Sabit yay, sahada ayar beklemiyor

Kademeli bir ayar düğmesi yok; valf kutudan 4 barda açacak şekilde çıkıyor. Montaj sırasında kalibrasyon ya da manometreyle doğrulama adımı eklenmiyor.

Etiketinde 4 bar yazan kazanlar

İzin verilen maksimum işletme basıncı 4 bar olarak verilmiş cihazlarda koruma eşiğini cihazın sınırına oturtur.

Statik yüksekliği fazla kolonlar

Alt katta soğuk dolum basıncı zaten 2 barın üzerindeyse 3 barlık eşik ısınmayla birlikte aşılır; bir kademe yukarısı bu hattı rahatlatır.

Boşa açan valfin yerine geçecek kod

Her sezon su atan, sonra basınç düşüren ve tekrar dolum gerektiren hatlarda sebep genelde yanlış kademe seçimidir.

Cihaz etiketinde 3 bar yazıyorsa doğru kademe bu; ayrıca serinin belgesi yayımlanmış tek kodu.

Korunacak taraf kullanım suyu ve şebeke basıncı 4 barın üzerine çıkıyorsa eşik bir kademe daha yukarı alınır.

Kademe seçimi iki veriye bağlı: cihazın etiket değeri ve hattın soğuk dolum basıncı. Etiket 4 bar diyorsa karar nettir. Etiket 3 bar diyor ama soğuk dolum basıncı statik yükseklik yüzünden 2,2-2,5 bar bandına oturuyorsa, çözüm valfi yükseltmek değil tesisat düzenini gözden geçirmektir.

Valf, korunacak cihaza en yakın noktaya bağlanır ve arada hiçbir kesici parça bulunmaz. Dişli bağlantıda sıkma anahtarı gövdeye değil altıköşe yüzeye oturtulur; gövdeden döndürülen valfin yay yuvası zorlanır.

Kademe yükseltildikten sonra tesisat basıncı sezon içinde daha yüksek bir bantta gezinir. Bu, peteklerin hava alma ihtiyacını azaltmaz; tam tersine ilk ısınmada hava tahliyesi daha dikkatli yapılır, yoksa üst kat petekleri soğuk kalır.

4 bar kademesi, 3 bar sınırlı bir cihazı korumaz. Bu durumda valf, cihazın eşanjörü ya da genleşme tankı membranı zarar gördükten sonra açar. Kademe yükseltmek bir çözüm değil, yalnız doğru etikete verilen doğru cevaptır.

4 bar emniyet valfi nerede kullanılır?

İzin verilen maksimum işletme basıncı 4 bar olan ısıtma cihazlarında. Karar tesisatın büyüklüğüne değil, korunacak cihazın etiket değerine göre verilir.

3 bar yerine 4 bar takmak zararlı mı?

Cihazın sınırı 3 bar ise evet. O durumda valf, cihaz zarar görene kadar açmayabilir; koruma eşiği cihazın dayanımının üzerine çıkar.

Boşa açan valfin yerine bu kademe konur mu?

Önce sebep aranır. Boşa açmanın yaygın sebebi genleşme tankının ön basıncının düşmesidir; kademe yükseltmek belirtiyi gizler, sorunu çözmez.

Bu valf 3 barlık modelle aynı ölçüde mi?

Üretici ölçü tablosunda bağlantı dişi, gövde boyu ve yüksekliği aynı veriliyor. Yalnız açma değeri farklı.

Sıcaklık sınırı nedir?

Üretici bu kodu ısıtma tipi olarak +110 °C sınıfında veriyor. Güneş kolektörlü devreler için ayrı bir kod kullanılır.

Belgesi var mı?

Üretici bu seride yalnız 3 bar koduna ait ürün sayfasını yayımlıyor; 4 bar kodu fiyat listesinin aynı tablosunda, aynı ölçülerle yer alıyor. Belge talebiniz varsa sipariş öncesi üreticiden teyit alıyoruz.
