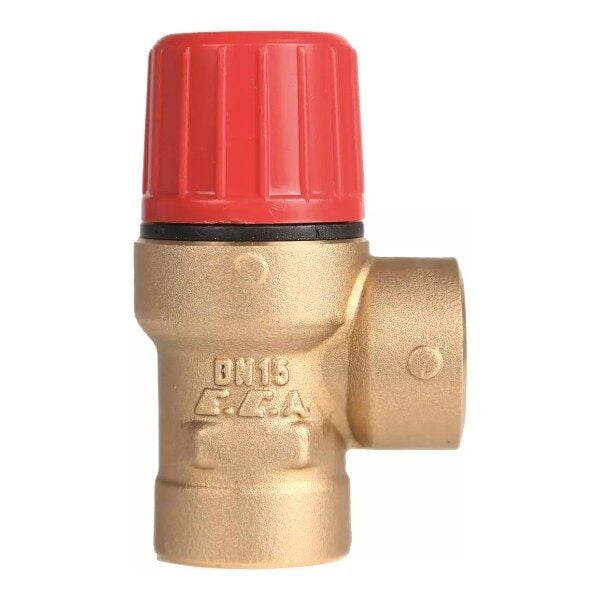

E.C.A. 1/2'' Emniyet Valfi 8 Bar
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
KOMBİ MARKET UZMAN SEÇİMİ8 Bar Emniyet Valfi: En Üst Kademe Kime Lazım?
Serinin en yüksek eşiği 8 barda açıyor ve bu değer, şebeke statiği zaten yüksek olan hatlar ile hidrofor çıkışına bağlı tesisatlar düşünülerek konmuş. Yüksek bir binanın alt katlarında, bodrumdan beslenen depolarda ve pompayla basınçlandırılmış kolonlarda statik değer 5-6 bara oturabiliyor; böyle bir hatta daha alt kademeli bir valf işletme normal seyrederken bile su atmaya başlıyor. E.C.A. 602111113 kodlu valf bu durumun karşılığı. Aşağıda eşiğin nereye oturduğunu ve bu kademeyi seçmenin ne zaman yanlış olduğunu ayırıyoruz.
Serinin en yüksek eşiği. Statik basıncı 5 barın üzerine çıkan kullanım suyu hatlarında ve hidrofor çıkışında, alt kademelerin boşa açmasını engelliyor. Buna karşılık korunacak cihazın izin verdiği sınır 8 barın altındaysa bu valf koruma sağlamaz; kademeyi yükseltmek her zaman daha güvenli değil, yalnız doğru hatta doğru cevap.
8 Bar Eşiğinin Pratik Faydaları
Yüksek binanın alt katına göre
Bodrumdan beslenen bir kolonda statik yük kat sayısıyla büyür; alt katta ölçülen değer üst kattakinin çok üzerinde olur. 8 bar eşiği bu bölgede alt kademelerin yapamadığını yapıyor.
Hidrofor çıkışına bağlı hatlarda
Pompayla basınçlandırılmış tesisatta kapanma basıncı 5 barın üzerine ayarlanmışsa, koruma eşiğinin de o değerin üstünde kalması gerekiyor.
Gereksiz su kaybını kesiyor
Eşik hattın çalışma bandının üzerine oturduğunda valf yalnız gerçek bir aşımda açıyor; her döngüde damlayan, sonra tekrar dolum gerektiren hatlar rahatlıyor.
Mevcut dişe oturuyor
Serinin diğer kademeleriyle aynı G 1/2'' iç diş yapı kullanılıyor. Kademe değişikliği için tesisatta yeni rakor ya da dirsek açmak gerekmiyor.
Gövde ölçüsü büyümüyor
Üretici tablosunda gövde boyu 25,5 mm, yükseklik 27 mm olarak veriliyor; eşik yükselse de valf aynı hacme sığıyor.
Koli 50 adet, toplu işe uygun
Blok genelinde hidroforlu bir tesisatta aynı eşiğin birden çok noktaya takılması gerekiyorsa üretici koli adedi işe yarıyor.
Hangi Hatta Girer
Hidroforlu kullanım suyu tesisatları
Pompanın kapanma basıncı 5 barın üzerine ayarlıysa koruma eşiği onun üstünde kalmalı; bu kademe o boşluğu dolduruyor.
Çok katlı binanın alt kat hatları
Statik yükün en büyük olduğu kotta alt kademeli valfler normal işletmede açar.
Statik basıncı 5 barın üzerindeki şebekeler
Ölçülmüş değeri yüksek olan bölgelerde eşiği hattın üzerine taşımak su kaybını kesiyor.
8 Bar Takmanın Doğru Olmadığı Yerler
Korunacak cihazın izin verdiği maksimum işletme basıncı 8 barın altındaysa bu valf o cihazı korumaz; depo ya da eşanjör, valf açmadan zarar görebilir. Kombi ve kat kaloriferi gibi kapalı devre ısıtma cihazlarında kesinlikle kullanılmaz, oradaki sınır çoğunlukla 3 bardır. Güneş kolektörlü devrede de yeri yok: ısıtma tipi sıcaklık sınıfı 110 °C ile sınırlı. Ve en önemlisi, yüksek şebeke basıncının çözümü valf kademesini yükseltmek değildir; hattın girişine basınç düşürücü takılıp bütün tesisat makul bir banda indirilir. Kademe yükseltmek yalnız basıncın zorunlu olarak yüksek kaldığı noktalarda anlamlı.
Bir Alt ya da Farklı Çözüm
Özellik Özeti
Eşik ve Bağlantı Değerleri
Yüksek Eşikli Montaj Sırası
Eşik, hattın en yüksek çalışma değerinin üzerine ve korunacak cihazın sınırının altına oturmak zorunda. Hidroforlu bir tesisatta pompanın kapanma basıncı 5 bar ise ve depo etiketi 10 bara izin veriyorsa 8 bar bu aralığın ortasına düşer. İki sınırdan biri bilinmiyorsa seçim tahmine döner.
Yüksek eşikli valflerde tahliye anında çıkan debi daha sert olur; tahliye ağzına takılan boru sağlam sabitlenmeli, serbest bırakılan bir hortum açılma anında yerinden fırlayabilir. Valf ile korunacak cihaz arasına yine hiçbir kesici parça konmaz.
Hidroforlu tesisatlarda pompa her devreye girdiğinde hat basıncı sıçrar. Bu sıçrama manometrede ayar değerine yaklaşıyorsa valf zaman zaman açıp kapanır; çözüm valf değiştirmek değil, pompanın kapanma basıncını ve genleşme tankının ön basıncını gözden geçirmektir.
Bu kademe bir çözüm değil bir uyum parçasıdır. Tesisatta basınç 8 bara çıkabiliyorsa asıl mesele o basıncın neden bu kadar yükseldiğidir. Girişte basınç düşürücü olmayan bir binada armatürler, hortum rakorları ve esnek bağlantılar valften önce yorulur.
Yüksek eşikli emniyet valfi, sorunu çözen parça değil hattın mevcut gerçeğine uyum sağlayan parça. Statik basıncı 5-6 bara oturmuş bir binada 6 barlık valf boşa açar, 8 barlık valf durur; ama o binanın asıl ihtiyacı girişte bir basınç düşürücüdür. Kademeyi yükseltmeden önce iki rakamı bilmek gerekiyor: hattın en yüksek çalışma değeri ve korunacak cihazın etiket sınırı. İkisi arasında kalan bir eşik seçildiğinde valf işini yapar; dışına taşan bir eşik seçildiğinde ya boşa açar ya hiç açmaz.
Yüksek Eşik Hakkında Sorulanlar
8 bar emniyet valfi hangi hatta takılır?
Statik basıncı yüksek kullanım suyu hatlarına ve hidrofor çıkışına. Pompanın kapanma basıncı 5 barın üzerindeyse koruma eşiğinin onun üstünde kalması gerekir.
Kademeyi yükseltmek daha güvenli mi?
Hayır. Korunacak cihazın sınırı 8 barın altındaysa valf, cihaz zarar görene kadar açmaz. Yükseltmek yalnız basıncın zorunlu olarak yüksek kaldığı hatlarda anlamlı.
Kombide kullanılabilir mi?
Kullanılmaz. Kapalı devre ısıtma cihazlarında izin verilen sınır çoğunlukla 3 bardır; 8 bar eşiği o sınırın çok üzerinde kalır.
Şebeke basıncım 6 bar, ne yapmalıyım?
Kalıcı çözüm hattın girişine basınç düşürücü takmak. Yüksek eşikli emniyet valfi yalnız o basıncın kaldığı noktalarda gerekir.
Tahliye borusunu nasıl bağlamalıyım?
Aşağı yönlü, ucu açık ve sağlam sabitlenmiş şekilde. Yüksek eşikte açılma anında debi sert olur; serbest bırakılan hortum yerinden çıkabilir.
Ölçüleri ve kodu nedir?
Kod 602111113. Üretici tablosunda bağlantı G 1/2'', L1 41,5 mm, yükseklik 27 mm, sıcaklık sınıfı +110 °C olarak veriliyor.
Kombi Market olarak bu kademeyi dar bir kullanım için öneriyoruz: hattın çalışma basıncı zorunlu olarak yüksek kaldığı yerler. Binanızda girişte basınç düşürücü yoksa, valf kademesini yükseltmek yerine o eksiği kapatmak hem armatürleri hem esnek bağlantıları koruyor. Ölçtüğünüz basınç değerini ve korunacak cihazın etiketini paylaşın, doğru eşiği birlikte belirleyelim.
| BASINÇ ARALIK SEÇİMİ | : | 8 BAR |
| VENTİL TİPİ SEÇİMİ | : | İÇ DİŞLİ |
| DİŞ ÇAPI SEÇİMİ | : | 1/2'' DN15 |
