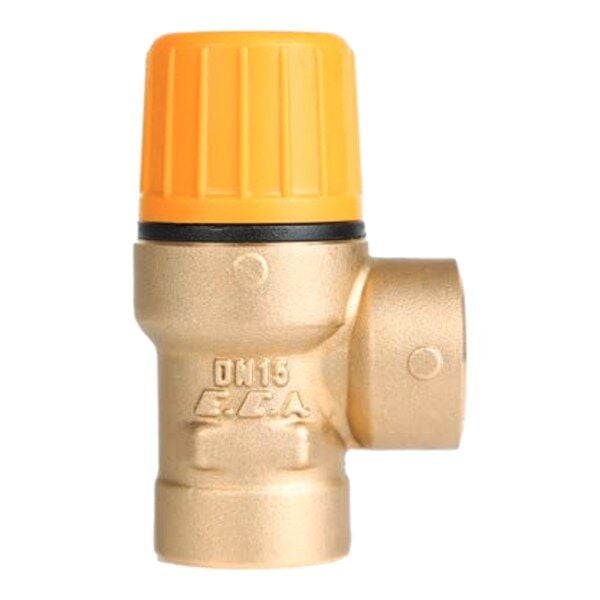

E.C.A. 1/2'' Güneş Enerjisi Emniyet Valfi 3 Bar
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
KOMBİ MARKET UZMAN SEÇİMİGüneş Enerjisi Emniyet Valfi Neden Farklıdır?
Çatıdaki kolektör, sirkülasyon durduğunda ya da güneşli bir günde tüketim hiç olmadığında ısınmaya devam eder. Devre içindeki sıvı o anda ısıtma tesisatında hiç görülmeyen sıcaklıklara çıkabilir. E.C.A. bu yüzden emniyet valflerini iki sıcaklık sınıfına ayırıyor: ısıtma tipi kodlar +110 °C'ye kadar, 602111035 kodlu güneş enerjisi modeli ise +130 °C'ye kadar veriliyor. Ayar basıncı ısıtma tipindekiyle aynı, 3 bar; fark sıcaklık dayanımında. Üreticinin kendi anlatımında da güneş valfleri, kolektörde kaynama noktasına ulaşan sıvının buharını ve basıncını atan parça olarak tanımlanıyor.
Güneş kolektörlü devrenin kendi valfi. Ayar değeri ısıtma tipindekiyle aynı olduğu için dışarıdan bakınca ayırt edilmesi zor; ayrımı yapan şey sıcaklık sınıfı. Kolektör devresine ısıtma tipi bir valf takılırsa yaz ortasındaki durgunluk sıcaklığında valf kendi sınırının üzerinde çalışmaya zorlanır. Kod üzerinden teyit etmek bu yüzden önemli.
Kolektör Devresinde Ne Fark Eder
+130 °C sınıfında veriliyor
Üretici bu kodu güneş enerjisi tipi olarak +130 °C'ye kadar tablolamış. Isıtma tipi kodların üst sınırı +110 °C; aradaki 20 derece, kolektörün durgunluk davranışı düşünülerek bırakılmış.
Buhar ve basıncı birlikte atıyor
Üreticinin anlatımında güneş valfinin işi, kaynama noktasına ulaşan sıvının oluşturduğu yoğun buharı ve basıncı dışarı almak olarak tanımlanıyor. Tahliye ağzı bu iş için açık bırakılıyor.
Ayar değeri kolektör devresine oturuyor
3 bar, kapalı güneş devrelerinde yaygın çalışma bandının üzerine düşen bir eşik. Devre soğukken 1,5-2 bar bandında tutulan bir hatta valf gereksiz açmıyor.
Aynı dişle mevcut gruba bağlanıyor
G 1/2'' iç diş × iç diş yapı, güneş pompa gruplarındaki standart emniyet ağzına kaynaksız oturuyor.
Pompa grubunun içine sığıyor
Üretici tablosunda gövde boyu 25,5 mm, yükseklik 27 mm. Hazır pompa gruplarının dar gövdesinde yer sorunu çıkmıyor.
Kod üzerinden ayırt edilebiliyor
İki sınıf dışarıdan benzediği için seçimin kod üzerinden yapılması gerekiyor: 602111035 güneş, diğer kodlar ısıtma tipi.
Hangi Sistemlerde Kullanılır
Kapalı devre güneş kolektör sistemleri
Çatıdaki kolektörle depo arasındaki birincil devrenin koruma parçası olarak kuruluyor.
Güneş pompa gruplarının emniyet ağzı
Hazır gruplarda emniyet valfi yuvası G 1/2'' dişli; bu kod o yuvaya doğrudan oturuyor.
Durgunluk riski olan kurulumlar
Tüketimin kesildiği dönemlerde kolektörün ısınmaya devam ettiği sistemlerde sıcaklık sınıfı fark ediyor.
Yanlış sınıf takılmış devrelerin düzeltilmesi
Kolektör devresine ısıtma tipi valf konmuşsa, aynı dişte ve aynı ayar değerinde doğru sınıfa geçmek mümkün.
Güneş Modelinin Yeri Olmayan Devreler
Kapalı devre ısıtma tesisatında kullanmanız için bir sebep yok: orada sıcaklık +110 °C sınıfını zorlamaz ve ısıtma tipi kodlar aynı ayar değerini daha uygun koşullarda veriyor. Kullanım suyu tarafında, yani boyler ve termosifonda 3 bar eşiği çoğu şebekede zaten aşıldığı için bu valf sürekli su atar. Bir de şu var: valfin sıcaklık sınıfı yüksek olması devrenin bütününü korumaz. Kolektör durgunluğunda genleşme tankı, sirkülasyon pompası ve devre sıvısı da aynı sıcaklığa maruz kalıyor; sistem bir bütün olarak planlanmazsa valf tek başına yeterli olmuyor.
Devreye Göre Diğer Seçenekler
Devre Özellikleri
Sınıf ve Ölçü Değerleri
Kolektör Devresine Montaj
Seçim kolektör alanına ya da depo litresine göre değil, devrenin tipine göre yapılır: birincil güneş devresi ise sınıf güneş, ısıtma devresi ise sınıf ısıtma. Ayar değeri ise devrenin soğuk dolum basıncının üzerinde kalmak zorunda; 1,5-2 bar bandında tutulan bir devrede 3 bar eşiği rahat çalışır.
Güneş devresinde valf, pompa grubunun emniyet yuvasına ya da kolektör dönüşüne yakın bir noktaya bağlanır ve arada kesme vanası bulunmaz. Tahliye ağzından çıkan sıvı devrenin kendi sıvısıdır; gidere değil toplanabilecek bir kaba yönlendirmek, kaybın ne kadar olduğunu görmeyi sağlıyor.
Yaz aylarında tüketim kesildiğinde kolektör durgunluğa girer ve devre basıncı hızla yükselir. Valfin bu dönemde bir kez açması sistemin kendini koruduğunu gösterir; ancak her yaz tekrarlanan tahliye devre sıvısını azaltır ve bir süre sonra pompa hava yapar. Tekrarlıyorsa genleşme tankı hacmi gözden geçirilir.
Yüksek sıcaklık sınıfı, valfi sınırsız yapmıyor. Üretici üst değeri +130 °C olarak veriyor; kolektör durgunluk sıcaklığı tasarıma göre bunun üzerine çıkabilen sistemlerde çözüm valf değil, devrenin durgunluk davranışını sınırlayan bir düzen olur.
Güneş devresinde en çok karıştırılan nokta, iki valfin dışarıdan aynı görünmesi. Ayar değeri 3 bar olan iki ayrı kod var; biri ısıtma tipi, +110 °C'de bitiyor, diğeri güneş tipi, +130 °C'ye kadar veriliyor. Kolektör devresine yanlış sınıf takıldığında sorun ilk kışta değil, tüketimin kesildiği ilk yaz çıkıyor. Bu yüzden seçimi etiketten değil kod üzerinden yapın: 602111035 güneş sınıfı. Ve valfin bir kez açması sistemin kendini koruduğu anlamına gelir; her yaz tekrarlanıyorsa genleşme tarafına bakılır.
Güneş Devresinde Sorulanlar
Güneş valfi ısıtma valfinden nasıl ayrılır?
Sıcaklık sınıfından. Üretici güneş tipini +130 °C'ye kadar, ısıtma tipini +110 °C'ye kadar veriyor. İkisinin ayar değeri aynı olabildiği için ayrım kod üzerinden yapılır.
Ayar basıncı neden 3 bar?
Kapalı güneş devreleri soğukken çoğunlukla 1,5-2 bar bandında tutulur; 3 bar eşiği bu bandın üzerine düşerek normal işletmede açmayı önler.
Bu valfi kombiye takabilir miyim?
Teknik olarak oturur ama gereği yok. Isıtma devresi +110 °C sınıfını zorlamaz ve o eşik için ısıtma tipi kod daha uygun koşullarda veriliyor.
Yaz ortasında valf su attı, arıza mı?
Hayır, kolektör durgunluğunda sistemin kendini koruması bu. Her yaz tekrarlanıyorsa devre genleşme tankının hacmi ve ön basıncı gözden geçirilir.
Tahliye çıkışı nereye bağlanır?
Çıkan sıvı devrenin kendi sıvısı olduğu için toplanabilecek kapalı bir kaba ya da güvenli bir gidere yönlendirilir; ağız açık bırakılır.
Üretici kodu ve ölçüleri nedir?
Kod 602111035. Üretici tablosunda bağlantı G 1/2'', gövde boyu 25,5 mm, yükseklik 27 mm, sıcaklık sınıfı +130 °C olarak veriliyor.
Kombi Market olarak güneş devrelerinde sınıf karışıklığının en sık karşılaştığımız hata olduğunu söyleyebiliriz. Elinizdeki valfin üzerinde yalnız bar değeri yazıyorsa sınıfını bilmiyorsunuz demektir; kod okunabiliyorsa teyit kolay. Sisteminizin pompa grubu markasını ve devre basıncını yazın, doğru sınıfı birlikte doğrulayalım.
| BASINÇ ARALIK SEÇİMİ | : | 3 BAR |
| VENTİL TİPİ SEÇİMİ | : | İÇ DİŞLİ |
| DİŞ ÇAPI SEÇİMİ | : | 1/2'' DN15 |
