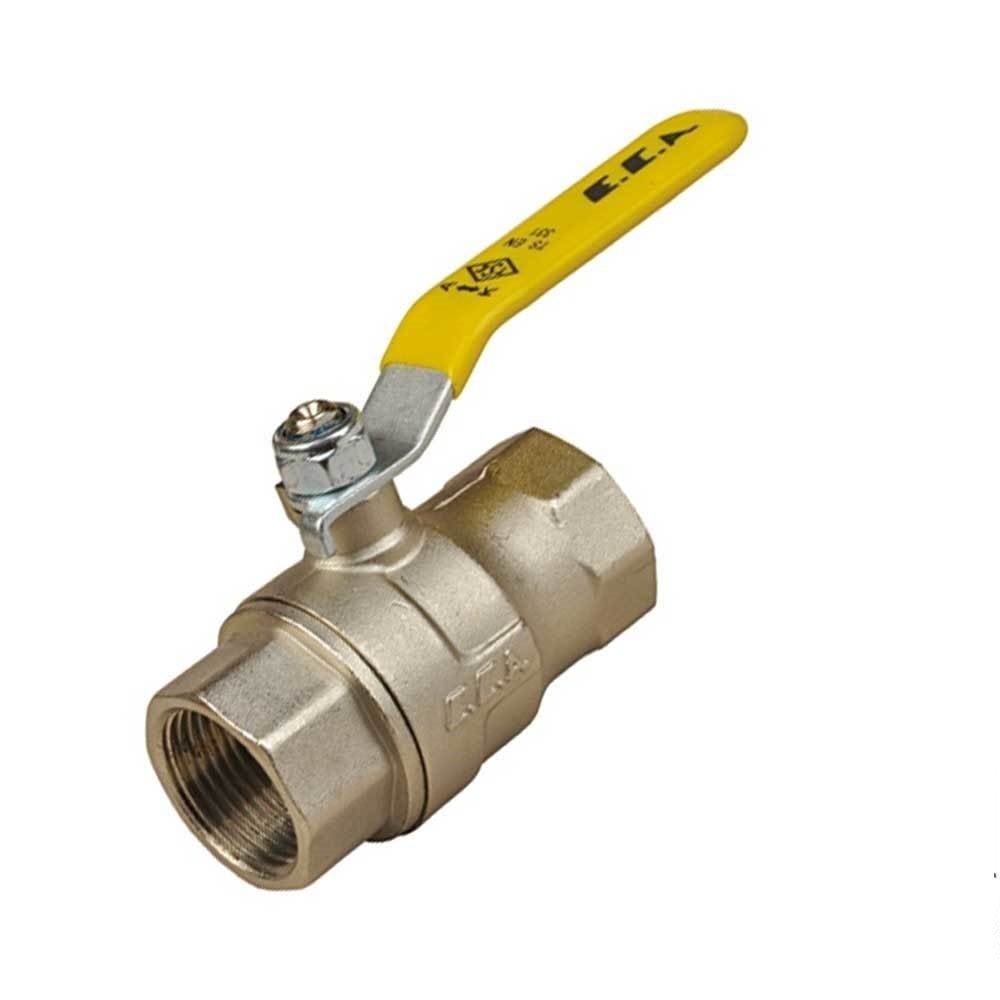

E.C.A. 1 1/2'' DN40 Küresel Gaz Vanası

Ticari ve endüstriyel hatların ana kesme ölçüsü. Ürünü seçmek işin yarısı; diğer yarısı vananın erişilebilir bir yere konması ve işaretlenmesi. Hattın sınıfına uygunluk ve uygulama yetkili gaz firmasının değerlendirmesine bağlıdır.

Tek Hamlede Hattı Durdurur

Bir sorun anında cihaz cihaz dolaşmak yerine hattın tamamını kesecek bir nokta gerekir. Bu ölçüdeki vana çoğunlukla o noktadır.

Konumu Bilinmiyorsa İşe Yaramaz

En sağlam vana bile yeri bilinmediğinde geç kalır. Mahalde çalışanların konumu bilmesi, ürünün kendisi kadar belirleyicidir.

Kolun Duruşu Bilgi Verir

Çeyrek tur mekanizmada kol, boruya paralel ya da dik durur. Bu sayede vananın açık mı kapalı mı olduğu elle denemeye gerek kalmadan görülür.

Etiketleme İşi Kolaylaştırır

Kazan dairesinde birden çok hat ve vana bulunabilir. Hangi vananın neyi kestiğinin yazılı olması acele edilen anda yanlış vanaya gitmeyi önler.

Önünde Yer Bırakılmalı

Bu ölçüde kol uzundur ve çeyrek tur dönmesi gerekir. Önü dolapla, rafla ya da başka ekipmanla kapatılan vana pratikte kullanılamaz hâle gelir.

Bağlantı Ölçüsü Hattan Gelir

Vana, bağlanacağı borunun ölçüsüne göre seçilir. Farklı ölçü almak araya geçiş parçası sokar; gaz hattında ek birleşme yüzeyi istenmeyen bir sonuçtur.

Otel, Hastane ve Yemek Fabrikası

Çok sayıda cihazın beslendiği mutfaklarda hattın tamamını kesecek bir nokta bulunur; bağlantı ölçüsü bu seviyeye çıkar.

Kazan ve Brülör Grubu Girişi

Kazan dairesine giren gaz hattının ana kesme noktasıdır. Kapının yakınında ve erişilebilir olması beklenen bir yerleşimdir.

Sanayi Tipi Gaz Cihazları

Fırın, kurutucu ve proses cihazlarının beslendiği hatlarda tüketim yüksektir; ana hat ölçüsü de buna göre belirlenir.

Toplu Yapıda Dağıtım Başlangıcı

Bloklara ya da bölümlere ayrılan dağıtımın başındaki kesme noktası bu ölçüde olabilir; ölçü hattın kendisine göre seçilir.

Konut tesisatında bu ölçü aranmaz; tek cihazlı hatlarda serinin 1/2 ve 3/4 inç ölçüleri kullanılır. Isıtma, temiz su ve basınçlı hava tesisatında bu ürünün yeri yoktur. Yetkisiz müdahaleye kapalı, mühürlenebilir bir vana isteniyorsa o farklı bir ürün kodudur ve siparişte belirtilmelidir. Hattın çalışma sınıfı vananınkini aşıyorsa o hatta bu ürün konmaz. Bu ölçekte ürün seçimi çoğu işte mekanik projede tarif edilir; uygulamayı yetkili gaz firması yürütür.

E.c.a. 1 1/4'' Küresel Gaz Vanası

Ana hat DN32 ölçüsündeyse serinin bir küçük bağlantısı.

Kalde Küresel MOP 0,5 Gaz Vanası 1 1/2'' TS-EN331

Aynı ölçüde, sınıfı ve standardı ürün adında geçen alternatif.

Buraya yalnızca doğrulayabildiğimiz satırları koyduk. Üreticinin bu koda ait yayımlanmış bir teknik sayfası bulunmadığından basınç sınıfı, uygunluk standardı, gövde ve conta malzemesi ile geçiş tipi kesin değer olarak verilmedi. Çeşitli satış kanallarında bu ürün ailesi için birbirinden farklı rakamlar dolaşıyor; teyit edemediğimiz bir bilgiyi buraya taşımıyoruz. Şartnameye ya da resmî bir işe esas olacak belge gerekiyorsa bize iletin, tedarikçiden teyitli olarak sağlayalım. Hattınıza uygunluk kararını verecek merci yetkili gaz firmasıdır.

Vananın Yerini Erişime Göre Seçin

Ana kesme noktası, acil durumda hızlı ulaşılabilecek bir konumda olmalı. Kapı girişine yakın ve önü açık bir yer, dar bir köşeye sıkıştırmaktan her zaman daha doğrudur.

Bağlantı Ölçüsünü Boruyla Eşleyin

Vananın ölçüsü bağlanacağı hattın ölçüsüyle aynı olmalı. Farklı ölçü almak redüksiyon gerektirir ve hatta yeni bir birleşme noktası ekler.

Kolun Dönme Alanını Ölçün

Bu ölçüde kol uzundur. Duvara, panoya ya da komşu ekipmana olan mesafe, kolun çeyrek turu tam tamamlayabileceği şekilde bırakılır.

Vanayı Etiketletin

Kazan dairesinde birden çok vana varsa hangisinin neyi kestiği yazılı olmalı. Bu, acil durumda yanlış vanaya gitme ihtimalini ortadan kaldırır.

Devreye Almayı ve Kontrolü Bekleyin

Sızdırmazlık kontrolü ve hattın gaza açılması sertifikalı ekibin işidir. Kontroller tamamlanmadan hattan gaz geçirilmez.

Ticari mutfaklarda ve kazan dairelerinde sıkça karşılaştığımız bir tablo var: ana vana takılmış, ama nerede olduğunu yalnız montajı yapan usta biliyor. Aradan bir yıl geçiyor, personel değişiyor ve acil bir durumda kimse o vanayı bulamıyor. Ürünü almak kadar önemli olan şey, yerinin bilinmesi ve üzerinde ne kestiğinin yazılı olması. İkinci konu önündeki alan: bu ölçüde kol uzun, tam dönmesi için boşluk ister; zamanla vananın önüne raf, kazan ya da malzeme konması sık rastlanan bir durumdur. Üçüncüsü de kolun okunması: çeyrek tur mekanizmada kolun duruşu vananın konumunu gösterir, bunu bilmeyen bir kişi açıkken kapalı sanabilir. Tüm yerleşim ve uygulama kararları yetkili gaz firmasıyla birlikte alınmalıdır.

Vananın açık mı kapalı mı olduğunu nasıl anlarım?

Çeyrek tur mekanizmada kolun duruşu konumu gösterir. Personelin bunu bilmesi, acil durumda tereddüt yaşanmaması açısından önemlidir.

Ana vanayı etiketlemek zorunlu mu?

Uygulamanın nasıl yapılacağı tesisin kendi kurallarına ve yetkili firmanın önerisine bağlıdır. Pratikte birden çok vananın bulunduğu mahallerde işaretleme büyük kolaylık sağlar.

Cihaz önlerindeki vanalar yeterli değil mi?

Değil. Cihaz önündeki vana tek bir cihazı ayırır; ana vana hattın tamamını keser. İkisi farklı senaryolar için bulunur.

Yetkisiz açılmasını nasıl engellerim?

Mühürlenebilir ve kilitlenebilir modeller ayrı ürün kodlarıyla tedarik edilir. Böyle bir ihtiyaç varsa siparişte belirtin, uygun ürüne yönlendirelim.

Bu ürünün sınıf bilgisi nerede?

Üreticinin bu koda ait yayımlanmış bir teknik dokümanı yok, bu yüzden burada sınıf belirtmedik. Şartname için gerekiyorsa değeri tedarikçiden alıp size iletebiliriz.

Montajı kim üstlenmeli?

Bu tür hatlarda çalışma izni sertifikalı ekiplere aittir; dağıtım şirketinin onay ve denetim adımları da süreç içinde yer alır.

Üç seçenek de rafımızda duruyor. Aşağıdaki satırlar üretici ve satıcı sayfalarından derlendi. Bu sayfada vurguladığımız iki başlık: ölçünün ana hatla eşleşmesi ve basınç sınıfının açıklanıp açıklanmadığı.

Ana hat 1 1/2 inçse doğru ölçü budur. Hat daha küçükse serinin alt ölçülerine geçin. Bu ölçekte ürünü seçtikten sonra iki iş kalıyor: vanayı erişilebilir bir konuma koymak ve ne kestiğini üzerine yazmak. Sınıf ve standart bilgisinin şartname için baştan elinizde olması gerekiyorsa, aynı ölçüde bu bilgileri ürün adında yayımlayan alternatifimiz de var. Mühürlenebilir model gerekiyorsa ayrı kod altında tedarik edilir. Isıtma, temiz su ve basınçlı hava hatlarında bu ürün kullanılmaz.

E.C.A. 1 1/2'' küresel gaz vanası, DN40 gaz hatlarında ana kesme vanası olarak kullanılır. Ticari mutfaklarda, kazan dairelerinde ve sanayi tipi cihaz hatlarında yer alır. Konumu, işaretlenmesi ve montajı yetkili gaz firmasıyla birlikte planlanmalıdır.
