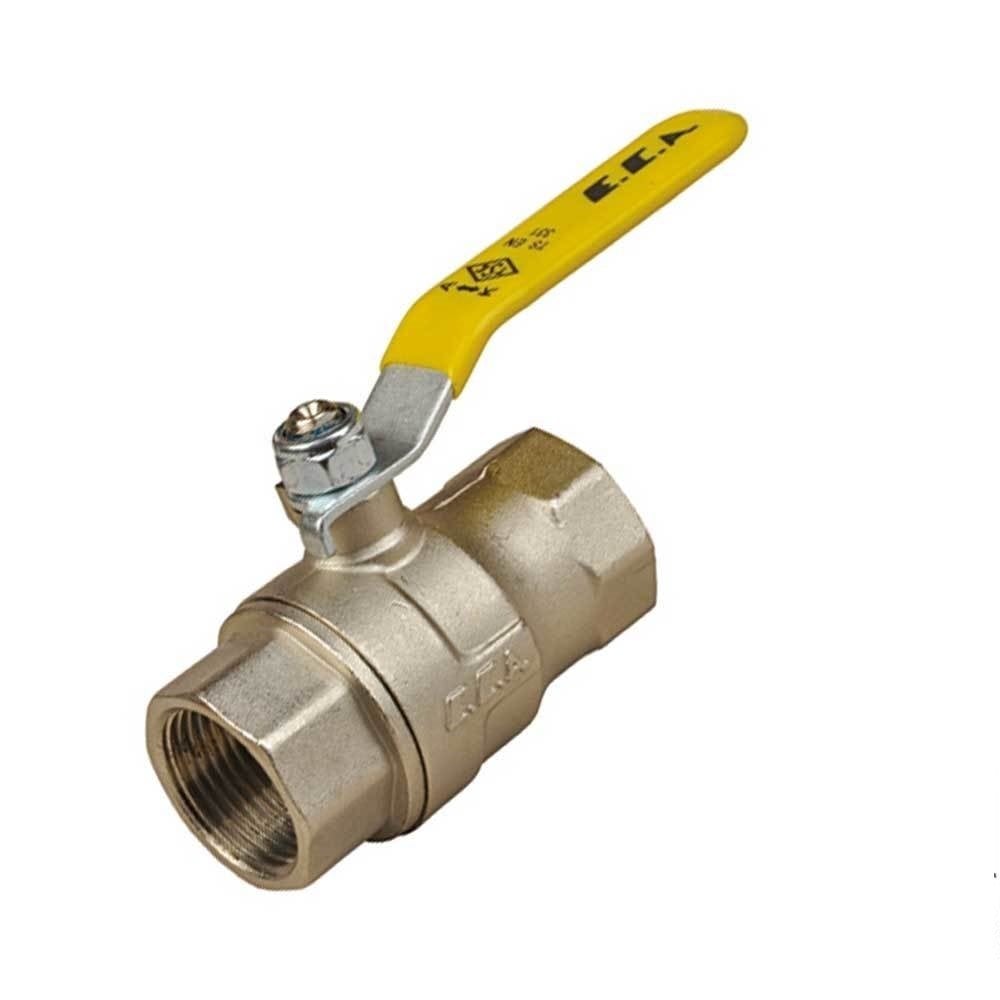

E.C.A. 1 1/4'' DN32 Küresel Gaz Vanası

Ticari ve çok cihazlı hatların ana kesme noktalarında kullanılan ölçü. Bu ölçekte tek bir vana yetmez; kesme noktalarının sayısı ve yeri projeyle belirlenir. Ürünün hattın sınıfına uygunluğunu yetkili gaz firması değerlendirir.

Hat Artık Dağıtım Yapıyor

DN32 genelde tek cihazın değil, birkaç cihazın beslendiği bir kolun ölçüsüdür. Vana da o kolun tamamını kesen nokta olur.

Kesme Noktası Sayısı Artıyor

Kolu komple kesen vana ile her cihazın önündeki vana ayrı işlerdir. Birinin varlığı diğerini gereksiz kılmaz; ikisi farklı senaryoya cevap verir.

Kol Uzuyor, Yer İstiyor

Ölçü büyüdükçe kol da uzar. Çeyrek turun tamamlanabilmesi için yanında serbest alan bırakmak montaj planının parçasıdır.

Erişilebilirlik Öne Çıkıyor

Ana kesme noktasındaki vana acil durumda ilk aranan yerdir. Kilit altında ya da ulaşılmaz bir köşede kalması istenmeyen bir durumdur.

Ölçü Yine Hatla Belirlenir

Vana, bağlanacağı borunun ölçüsüne göre seçilir. Redüksiyonla ölçü kapatmak gaz hattında ek birleşme noktası demektir ve tercih edilmez.

Sınıf Uyumu Ölçüden Bağımsız

Bağlantı büyüdüğünde vananın basınç sınıfı kendiliğinden yükselmez. Hattın sınıfına uygunluk ayrı bir kontrol başlığıdır.

Ocak, Fırın ve Devrilir Tava Grupları

Birden fazla cihazın aynı koldan beslendiği mutfaklarda kolun başında ana kesme vanası bulunur; bu ölçü orada karşımıza çıkar.

Kazan ve Brülör Besleme Hattı

Kazan dairesine giren hattın kesilebilmesi gerekir. Bağlantı ölçüsü hattın kendisine göre belirlenir ve konutlara göre büyür.

Bina İçi Dağıtım Noktaları

Kat ya da blok kollarının ayrıldığı noktalarda kesme vanası bulunur. Ana hattın ölçüsü bu seviyeye çıkabilir.

Sanayi Tipi Gaz Cihazları

Fırın, kurutucu ve benzeri cihazların beslendiği hatlarda tüketim yükselir; kesme vanası da hattın ölçüsünde seçilir.

Tek kombinin beslendiği bir konut hattında bu ölçü gereğinden büyüktür; aynı serinin 1/2 ve 3/4 inç ölçüleri o iş için tanımlıdır. Su, kalorifer ve basınçlı hava tesisatında gaz vanası kullanılmaz. Kilitli ve mühürlenebilir bir vana gerekiyorsa o ayrı bir koddur ve sipariş sırasında belirtilmelidir. Hattın sınıfı vananın taşıdığı sınıfın üzerindeyse eşleşme sağlanmaz. Bu ölçekteki işlerde ürün seçimi çoğu zaman mekanik projede tarif edilir; uygulama yetkili gaz firmasının sorumluluğundadır.

E.c.a. 1'' Küresel Gaz Vanası

Hat ya da cihaz ağzı 1 inçse aynı serinin bir küçük ölçüsü.

Kalde Küresel MOP 0,5 Gaz Vanası 1 1/4'' TS-EN331

Aynı ölçüde, basınç sınıfı ve standardı adında yazan seçenek.

Sayfaya yalnızca doğrulayabildiğimiz bilgileri koyduk. Üreticinin bu ürün koduna ait yayımlanmış bir teknik sayfası bulunmadığı için basınç sınıfı, uygunluk standardı, gövde ve conta malzemesi ile geçiş tipi kesin değer olarak verilmedi. Farklı satış kanallarında bu ürün ailesi için çeşitli rakamlar dolaşıyor; teyit edemediğimiz bir değeri buraya yazmıyoruz. Projeye esas olacak belgeli bilgi gerekiyorsa bize iletin, tedarikçiden teyitli olarak sağlayalım. Ürünün hattınıza uygun olup olmadığı yetkili gaz firmasının değerlendirmesiyle netleşir.

Kesme Noktalarını Projeyle Belirleyin

Bu ölçekte kaç vana, nereye konacağı projeyle ve dağıtım şirketinin kurallarıyla tanımlanır. Kolun başındaki vana, cihaz önündeki vanaların yerini tutmaz.

Bağlantı Ölçüsünü Yerinde Doğrulayın

Vana, bağlanacağı borunun ölçüsüyle aynı seçilir. Yerinde ölçmek, montaj gününde redüksiyon aramaktan her zaman daha hızlıdır.

Kola Serbest Alan Bırakın

Bu ölçüde kol uzundur ve çeyrek tur dönmesi gerekir. Duvara ya da başka ekipmana yakın konum kolun tam dönmesini engelleyebilir.

Ana Vanayı Erişilebilir Konuma Alın

Kolu komple kesen vananın acil durumda hızlı bulunması ve açılabilmesi beklenir. Yerleşim buna göre planlanır, gerekiyorsa etiketlenir.

Devreye Almayı Yetkili Ekibe Bırakın

Sızdırmazlık kontrolü ve hattın gaza açılması sertifikalı personelin işidir. Kontrol tamamlanmadan hattan gaz geçirilmez.

Ticari hatlarda en sık gördüğümüz eksiklik kesme noktası planının yapılmamış olması. Kolun başına bir vana konuyor ve cihazların önü boş bırakılıyor; tek bir ocağın bakımı için mutfağın tamamının gazı kesiliyor. Tersi de oluyor: her cihazın önünde vana var ama kolu komple kesecek nokta yok. İkisi farklı senaryoya cevap verir, ikisi de planlanmalıdır. İkinci konu erişim: bu ölçüdeki vana genelde ana kesme noktasıdır, acil durumda ilk aranan yerdir; dolabın arkasına ya da yüksek bir rafın üstüne konması işi zorlaştırır. Üçüncüsü kol boşluğu — bu ölçüde kol uzun, tam dönmesi için yer ister. Bütün planlama ve uygulama yetkili gaz firmasının sorumluluğundadır.

Kolun başındaki vana yeterli değil mi?

Yeterli olmuyor. Kolu komple kesen vana bakım sırasında tüm cihazları durdurur. Tek cihaza müdahale edebilmek için cihaz önlerinde de kesme noktası bulunur.

Kaç vana gerektiğini kim belirler?

Kesme noktalarının sayısı ve yeri mekanik projeyle ve dağıtım şirketinin kurallarıyla tanımlanır. Uygulamayı yetkili gaz firması yapar.

Konutta bu ölçü kullanılır mı?

Tek kombinin beslendiği konut hatlarında genelde daha küçük ölçüler kullanılır. Bu ölçü ticari ve çok cihazlı hatların bandıdır.

Vananın basınç sınıfı nedir?

Üreticinin bu koda ait yayımlanmış teknik sayfası olmadığı için burada sınıf yazmıyoruz. İhtiyaç duyarsanız değeri tedarikçiden teyit ederek iletiriz.

Mühürlenebilir modeli var mı?

Kilitli sürümler farklı ürün kodlarıyla tedarik ediliyor. İhtiyacınız buysa siparişte belirtin, uygun ürüne yönlendirelim.

Su hattında kullanabilir miyim?

Kullanılmaz. Gaz ve su vanaları farklı standartlara göre üretilir; benzer görünmeleri birbirinin yerine geçebilecekleri anlamına gelmez.

Üç seçenek de rafımızda bulunuyor. Bilgiler üretici ve satış sayfalarından toplandı. Bu sayfada iki başlığın altını çiziyoruz: ölçünün hatla eşleşmesi ve basınç sınıfının açıklanmış olup olmaması.

Bağlanacak boru 1 1/4 inçse doğru ölçü budur. Hat daha küçükse aynı serinin alt ölçülerine geçin; büyük vana almak bir üstünlük getirmez, yalnızca redüksiyon ihtiyacı doğurur. Bu ölçekte asıl planlanması gereken şey kesme noktalarının sayısı ve yeridir: kolun başındaki vana ile cihaz önündeki vanalar birbirinin yerine geçmez. Sınıf ve standart bilgisinin baştan elinizde olması gerekiyorsa, aynı ölçüde bunları ürün adında yayımlayan alternatifimiz de var. Isıtma, temiz su ve basınçlı hava hatlarında bu ürünün yeri yoktur.

E.C.A. 1 1/4'' küresel gaz vanası, DN32 gaz hatlarında ana kesme vanası olarak kullanılır. Ticari mutfaklarda, kazan dairesi girişlerinde ve çok cihazlı dağıtım kollarında yer alır. Kesme noktası planı ve montaj yetkili gaz firmasının sorumluluğundadır.
