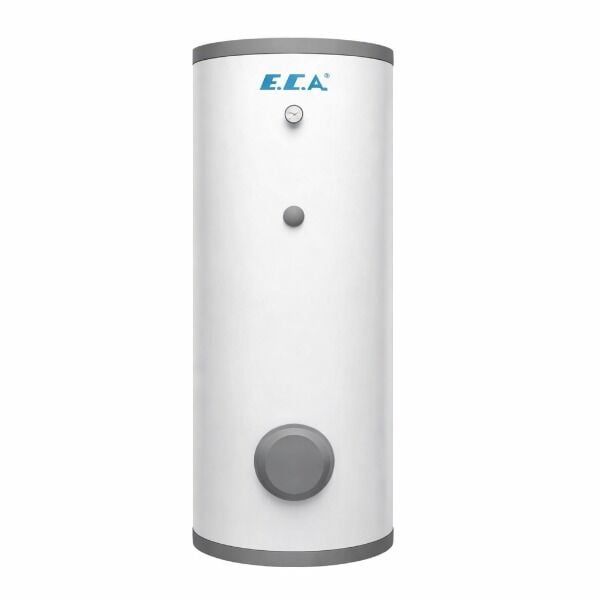

E.C.A. 800 LT Tek Serpantinli Boyler
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
800 Litre Tek Serpantinli Boyler Nerede Kullanılır?
E.C.A.'nın 100 litreden 3.000 litreye uzanan boyler ailesinin merkezi sistem tarafındaki modeli: BOYLER EK PD TS 800. 2,85 m²'lik tek serpantin, 80 °C ısıtıcı akışkanla 91,9 kW güç çeker ve soğuk suyu 10 °C'den 45 °C'ye getirerek saatte 2.258 litre kullanma suyu üretir. Apartman ve site kazan dairelerinde, merkezi sıcak su hattını besleyen depo olarak kurgulanmıştır.
Hızlı Karar Kutusu
Merkezi sistemde boyler, kazanın gücünü sabit sıcaklıkta sıcak suya çevirmekle görevlidir. Bu modelde belirleyici olan depo hacmi kadar serpantinin kazandan çekebildiği güçtür; tabloya göre ısıtıcı akışkan sıcaklığı düştükçe üretim de düşer.
Bu Ürünü Neden Almalısınız
İç yüzey DIN 4753-3 standardına uygun emaye ile kaplanır. Standart, kullanma suyuyla temas eden emaye kaplamanın ve katodik korumanın şartlarını tanımlar.
Magnezyum anot, 1 1/4" bağlantısıyla ürüne standart gelir. Emaye kaplamanın mikro gözeneklerinde oluşabilecek korozyonu kendini tüketerek karşılar.
Hem kullanma suyu hem serpantin tarafı 10 bar işletme basıncına göre üretilir; serpantin tarafı 110 °C'ye kadar ısıtıcı akışkanla çalışır.
Üretici ısıtıcı akışkan sıcaklığına göre ayrı kapasite verir: 90 °C'de 120,4 kW ve 2.958 lt/saat, 80 °C'de 91,9 kW ve 2.258 lt/saat, 70 °C'de 69,9 kW ve 1.717 lt/saat.
Bu hacimde yalıtım 80 mm yumuşak poliüretandır. Depo sıcaklığını koruyarak kazanın tekrar devreye girme sıklığını azaltır.
2" elektrikli ısıtıcı manşonu ve Ø125 mm temizleme-kontrol flanşı ürün üzerinde standarttır; kazan dışı destek ve periyodik temizlik için ek işçilik gerekmez.
Bu Ürün Kimler İçin Uygun
Merkezi kazan dairesinden beslenen, çok daireli binaların ortak sıcak su hattı için ölçülendirilmiş bir depodur. Sirkülasyon dönüşü için 1 1/4" ayrı bağlantısı vardır.
Serpantin 80 °C akışkanda 91,9 kW çeker. Kazanın bu gücü ayırabildiği tesisatlarda tablodaki üretim değerlerine ulaşılır.
Tek konut ve daire ölçeğinde 800 litre gereğinden büyüktür: depo ısınma süresi uzar ve kullanılmayan hacim sürekli sıcak tutulur. Ø910 mm çap ve 2.110 mm yükseklik asansör ve kapı geçişi gerektirir; üretici devrilme ölçüsünü 2.300 mm olarak verir, yani kazan dairesinde bu yüksekliğe uygun bir manevra payı yoksa ürün yerine yerleştirilemez.
Daha Doğru Ürün Hangisi Olabilir
Daha küçük ölçekli tesisat için aynı serinin 300 litrelik modeli.
Daha büyük depo gerekiyorsa farklı markada 1.000 litrelik seçenek.
Ürün Özellikleri
Ölçü ve Bağlantılar
Montaj ve Devreye Alma
Dik tip, yere oturan bir depodur. Üretici devrilme ölçüsünü 2.300 mm veriyor; kazan dairesine giriş ve dikme payı bu ölçüye göre kontrol edilir.
Kullanma soğuk suyu, sıcak su çıkışı, serpantin giriş-çıkışı ve sirkülasyon dönüşü 1 1/4" ölçüsündedir.
Magnezyum anot 1 1/4" bağlantıda, temizleme-kontrol flanşı Ø125 mm. İkisinin de önünde bakım için açıklık bırakılır.
Termometre ve otomatik kontrol duyar elemanı için 1/2" kovan bulunur; merkezi sistemde boyler önceliği bu noktadan okunur.
Depo tamamen dolduktan sonra serpantin devresi açılır ve havası alınır; ilk ısıtmada kazan çıkış sıcaklığı kademeli yükseltilir.
Merkezi sistemde sıcak su şikâyetlerinin bir kısmı depodan değil sirkülasyon hattından gelir: dönüş hattı yoksa ya da pompası çalışmıyorsa, uzak dairelerde musluk açıldıktan sonra su uzun süre soğuk akar. Bu modelde sirkülasyon dönüşü için ayrı 1 1/4" bağlantı vardır, hattın kurulması gerekir.
Boyler seçiminde depo hacmi kadar serpantinin çektiği güç belirleyicidir. Bu modelde 2,85 m² serpantin 80 °C akışkanda 91,9 kW çeker; kazanın sıcak su için ayırabildiği güç bunun altındaysa tablodaki 2.258 lt/saat değerine ulaşılamaz. Üretici bu değerleri soğuk su 10 °C ve çıkış 45 °C şartında veriyor; daha yüksek çıkış sıcaklığı istenirse üretim düşer.
Sık Sorulan Sorular
Isıtıcı akışkan 80 °C iken 2.258 lt/saat, 90 °C iken 2.958 lt/saat, 70 °C iken 1.717 lt/saat. Değerler soğuk su 10 °C, çıkış 45 °C şartında verilmiştir.
Evet. Üretici 2" elektrikli ısıtıcı bağlantı manşonunu bu modelde standart veriyor.
Üretici serpantin tarafı için maksimum işletme sıcaklığını 110 °C, işletme basıncını 10 bar olarak açıklıyor.
Ø125 mm temizleme ve kontrol flanşı ürün üzerindedir; tank içi kontrol ve kireç temizliği buradan yapılır.
Ø910 × 2.110 mm ölçüsünün yanında üreticinin verdiği 2.300 mm devrilme ölçüsü de kontrol edilmelidir.
Üretici kullanma kılavuzunda garanti süresini 3 yıl olarak veriyor.
