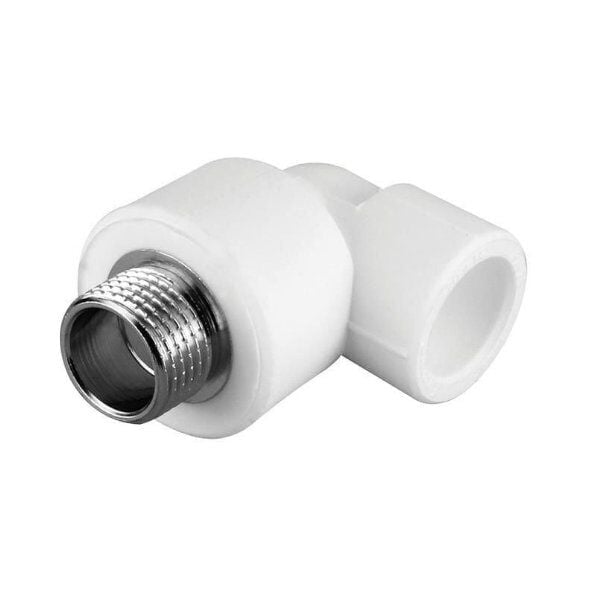

KALDE DIŞ DİŞLİ DİRSEK 40X1 1/4''
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
40x1 1/4'' Dişli Dirsek: Serinin Son Ölçüsü
Kalde'nin dişli dirsek tablosu yedi satırdan oluşuyor ve 40x1 1/4'' bu tablonun son satırı. Yani 40 mm PPR hattı bir köşede dönüp metal dişli bir ekipmana bağlanacaksa, tek gövdeli çözümün bittiği ölçü burası. Daha kalın hatlarda dönüş ile dişli geçiş ayrı iki parçaya bölünüyor ve hatta fazladan bir kaynak birleşimi kalıyor. Bu sayfa, o sınırın hangi tarafında olduğunuzu ve tek gövdenin ne kazandırıp ne götürdüğünü anlatıyor.
Ürün dıştan (erkek) dişlidir: vidalı ucu karşı ekipmanın içten dişli ağzına girer. Boru tarafı 40 mm kaynak kovanıdır, alın kaynağıyla hatta sabitlenir.
| Gövde | PPR Tip 3 |
| Diş malzemesi | Pirinç |
| Diş yönü | Erkek (dıştan) |
| Üretici kodu | 3222-emo-401a06 |
| Kutu adedi | 14 |
40 mm hattı metal ekipmana tek parçayla bağlamak istiyorsanız doğru seçim. Hattı sökülebilir yapmanız gerekiyorsa oynar başlı rakor tarafına bakın.
Bu Ürünü Neden Almalısınız
Dişli dirsek serisinin en büyüğü
Üreticinin erkek dirsek tablosu 20x1/2'' ile başlayıp 40x1 1/4'' ile bitiyor. Bu ölçünün üstünde tek gövdeli dişli dirsek yok; dönüş ve diş ayrı parçalara bölünüyor.
Hatta bir kaynak birleşimi az kalıyor
Düz dirsek artı ayrı dişli parça iki kaynak yüzü bırakır. Tek gövde bir tane bırakıyor. Kaynak birleşimi, hattaki en olası sızıntı noktasıdır.
Erkek diş: ekipmanın ağzına giren taraf
Vidalı uç, karşı ekipmanın içten dişli ağzına girer. Pompa, vana ve kolektör gövdelerinin çoğu içten dişli ağızla gelir.
PPR Tip 3 gövde, pirinç diş
Gövde polipropilen random kopolimer (PPR Tip 3), diş göbeği pirinçtir. İki malzeme fabrikada birleştirilmiştir, sahada ayrılmaz.
Standartlara bağlı üretim
EN ISO 15874, DIN 8077, DIN 8078 ve ek parçalar için DIN 16962 kapsamında üretilir. Kaynak DVS 2207 ve DVS 2208'e göre yapılır.
40 mm kaynak değerleri yayımlı
Üretici bu çap için ısıtma, birleştirme, soğuma sürelerini ve kaynak derinliğini rakamla veriyor. Tahminle çalışmıyorsunuz.
Bu Ürün Kimler İçin Uygun
Kazan dairesi ve kolektör çıkışı
1 1/4'' diş, ısıtma ekipmanı kataloglarındaki DN32 karşılığıdır. Kolektör gövdesi ile 40 mm dağıtım borusu arasındaki dönüş bu parçayla tek adımda kurulur.
Ana kolonun kat çıkışına dönmesi
Düşey kolondan yatay dağıtıma geçerken hem yön hem bağlantı tipi değişiyorsa iki iş tek gövdede biter. Kolonda ek yeri azaltmak doğrudan risk azaltır.
Hidrofor ve genleşme tankı bağlantısı
Bu ekipmanların gövde ağızları içten dişlidir ve 1 1/4'' yaygın ölçüdür. Erkek dişli dirsek, tanka giden hattı köşede kıvırıp doğrudan ağza teslim eder.
40 mm PPR ile çalışan tesisatçı
40 mm gövde, elle döndürülemeyecek kadar büyüktür. Kaynak makinesi paftası ve iki kişilik tutuş bu ölçüde işin normal parçasıdır.
50 mm ve üstü hatlar: bu seride 50, 63 ve daha kalın dişli dirsek yok; orada düz dirsek ile ayrı bir dişli parça birlikte kullanılır. Sökülebilir bağlantı isteyenler: gövde hatta kaynakla sabitlenir, sonradan çevrilemez veya kaydırılamaz; servis için ayrılabilir bir nokta gerekiyorsa oynar başlı rakor doğru üründür. Sıva altına gömülecek noktalar: dişli birleşim, ulaşılamayan bir yerde bırakılmaz. Gaz tesisatı: PPR sistemler içme suyu ve ısıtma hatları içindir, gaz hattında kullanılmaz.
Aradığınız Bu Değilse
İç Dişli Dirsek 40x1 1/4''
Karşı ekipmanın ağzı dıştan dişliyse bu ürün değil, ikizi olan iç dişli sürüm gerekir. Aynı gövde, ters diş yönü.
Oynar Başlı Rakor Dış Dişli 40x1 1/4''
Bağlantının sökülebilir olması gerekiyorsa rakor tarafına geçin. Yön değiştirmez ama somunu açıp hattı ayırmanıza izin verir.
Ürün Özellikleri ve Kaynak Değerleri
Kaynak sıcaklığı 260°C ±10. Değerler üreticinin PP-R teknik föyündeki 40 mm satırından alınmıştır.
Neyle Birlikte Çalışır
40 mm PPR boru
PN20 düz boru ve PN25 cam elyaf takviyeli boru ile aynı kovana kaynar. Boru tipi değişse de kaynak değerleri çapa bağlıdır.
İç dişli dirsek 40x1 1/4''
Aynı gövdenin ters diş yönlü sürümü: 3222-efo-401a06. Karşı ağzın diş yönüne göre ikisinden biri seçilir.
Oynar başlı rakor 40x1 1/4''
Erkek 3272-tum-401a00 ve dişi 3272-tuf-401a00 kodlu rakorlar aynı hatta sökülebilir nokta açar.
1 1/4'' içten dişli metal ağız
Pompa, hidrofor, kolektör ve metal küresel vana gövdeleri bu ağızla gelir. Katalogda DN32 diye geçer.
Kaynak makinesi 40 mm paftası
Bu çapta el tipi makine yerine tezgâh tipi kaynak makinesi ve 40 mm pafta çifti kullanılır.
Dişli PPR küresel vana bu çapta yok
Üreticinin dişi küresel vana serisi 32x1'' ölçüsünde bitiyor. 40 mm hatta dişli vana metal gruptan seçilir.
Montaj: Sekiz Adımda
Diş yönünü sahada doğrula
Karşı ekipmanın ağzına parmakla bak: ağız içten dişliyse bu ürün doğrudur. Dıştan dişliyse iç dişli sürüme geçilir.
Boruyu dik kes, çapağı al
40 mm boruda eğik kesim kaynak yüzeyini kısaltır. Makasla değil boru kesme aparatıyla kesilir, ağız çapağı temizlenir.
22 mm kaynak derinliğini işaretle
Boru ucuna kalemle 22 mm işaret koy. İşaret, boruyu kovana ne kadar sokacağını ve yönü ısıtma sırasında sabit tutmanı sağlar.
Makineyi 260°C'ye getir
Tolerans artı eksi 10 derecedir. Pafta yüzeyi kirliyse ısı boruya geçmez; her birkaç kaynakta bir bez ile temizlenir.
12 saniye ısıt
Boru ve ek parça aynı anda paftaya sürülür ve on iki saniye beklenir. Bu çapta süre kısaltılırsa birleşim yüzeyi eksik erir.
6 saniye içinde birleştir ve yönü ver
Parçalar paftadan alınıp altı saniye içinde eksende bastırılır. Dönüş yönü tam bu anda ayarlanır; sonra düzeltilemez.
4 dakika hareketsiz bekle
Soğuma bitmeden gövdeye kuvvet binerse birleşim içeriden açılır. Bu ölçüde bekleme süresi ailenin en uzunudur.
Dişi karşı tutarak sık
Anahtar dişe binerken gövde ikinci anahtarla karşı tutulur. Dirsek kolu uzun olduğu için tork doğrudan taze kaynak birleşimine geçer.
Sahadan: bu ölçüde nelere dikkat ediliyor
Kutu adedi on dört. Bu, ailenin en küçük ambalajı; rafta tek tek durmaz. Projede kaç dönüş varsa baştan sayıp öyle sipariş verilir, iş ortasında bulunamayan parça hattı bekletir.
Isıl genleşme dönüş noktasında toplanır. PPR her metrede, her derece sıcaklık farkında 0,15 mm uzar; üreticinin kendi örneğinde 12 metrelik hat 40 derecelik farkta 72 mm hareket ediyor. Dirsek bu hareketin yutulduğu yerdir, bu yüzden dönüşün hemen arkası kelepçeyle rijit sabitlenmez.
Bağlantı sırası. Metal ekipman ağır ve sabittir, PPR hattı hareketlidir. Önce dirsek boruya kaynatılıp soğutulur, sonra diş sıkılır. Ters sırada çalışılırsa taze kaynak birleşimi sıkma torkunu taşımak zorunda kalır.
Bu sayfada yazmadığımız üç şey
Üretici, ek parçanın kendi basınç sınıfını, parça ağırlığını ve gövde dış ölçülerini yayımlamıyor. Elimizde boru için yayımlanmış basınç-sıcaklık tablosu var, ama o tablo boruya ait; ek parçaya birebir aktarmak doğru olmaz. Projeniz bu üç değerden birine dayanıyorsa söyleyin, üreticiden yazılı teyit alıp size iletelim.
Bu parçayı seçerken sorulacak tek soru şu: bu bağlantı bir gün sökülecek mi? Sökülmeyecekse tek gövdeli dişli dirsek en kısa ve en az riskli yoldur; hatta tek kaynak birleşimi bırakır ve boyu kısadır. Sökülecekse dönüşü düz dirsekle yapıp bağlantıyı oynar başlı rakora bırakmak gerekir; bedeli fazladan bir kaynak birleşimi ve biraz daha uzun bir gövdedir. İki yolun raf fiyatı birbirine yakındır, yani karar bütçeyle değil bakım senaryosuyla verilir.
Sık Sorulan Sorular
50 mm hatta bu parçanın büyüğü var mı?
Yok. Üreticinin dişli dirsek tablosu 40x1 1/4'' ile bitiyor. 50 mm ve üstünde dönüş düz dirsekle, dişli geçiş ayrı bir parçayla yapılır.
İç dişli mi dış dişli mi almalıyım?
Karar karşı ağza bakılarak verilir. Ekipmanın ağzı içten dişliyse dıştan dişli olan bu ürün, dıştan dişliyse iç dişli sürüm alınır.
Dönüş açısını sonradan çevirebilir miyim?
Hayır. Yön, birleştirmenin altı saniyesi içinde belirlenir ve soğuduktan sonra sabittir. Yanlış yön kesip yeniden kaynak yapmayı gerektirir.
Dişe keten mi teflon mu sarılır?
Sızdırmazlık sarımla sağlanır, kuvvetle değil. Pirinç diş plastik gövdenin içinde oturduğu için fazla tork gövdeye biner; anahtar hep karşı tutularak çalışılır.
Kalorifer hattında kullanılır mı?
PPR sistemler ısıtma ve içme suyu hatları içindir. İçme suyunda su sıcaklığının 80°C'yi geçmemesi üreticinin kendi şartıdır.
Kaç dakikada montaja hazır olur?
Kaynak birleşimi dört dakika soğuduktan sonra diş sıkılabilir. Hattı basınçlandırmadan önce tüm birleşimlerin soğuması beklenir.
Kombi Market değerlendirmesi: 40x1 1/4'' dış dişli dirsek, dişli dirsek serisinin son ölçüsü olduğu için raf üzerinde bir sınır işaretidir. Bu ölçüye kadar dönüş ile dişli geçiş tek parçada birleştirilebiliyor; üstünde birleştirilemiyor. 40 mm hattı kalıcı olarak bir metal ekipmana teslim edecekseniz, hatta en az birleşim bırakan çözüm budur. Bağlantının sökülebilir olması gerekiyorsa aynı ölçüdeki rakor seçenekleri raftadır. Montaj yetkili servis veya tesisatçı tarafından yapılmalıdır.
| ÜRÜN TİPİ | : | DİŞLİ DİRSEK |
| BORU ÖLÇÜSÜ | : | 40 MM |
| DİŞ ÖLÇÜSÜ | : | 1 1/4'' |
| DİŞ TİPİ | : | DIŞ DİŞLİ |
