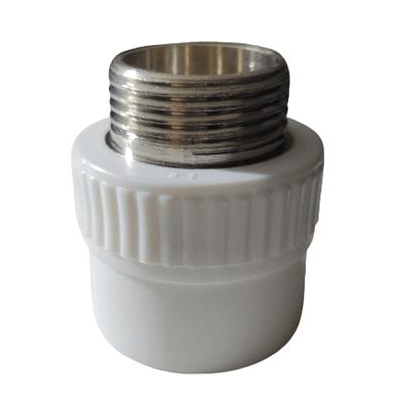

KALDE DIŞ DİŞLİ REKOR 20x1/2''

Erkek tarafın en küçük ölçüsü ve en çok satan bağlantı ucu. Bu çapta her tolerans oransal olarak büyür: kaynak derinliği 16 mm ile ailenin en sığı, bekleme 2 dakika ile en kısası, gövde 3,4 mm cidarla en incesi. Ürünün kendisi basit; işi bozan şey acele ve fazla kuvvet.

Kaynak Derinliği 16 mm

Ailenin en sığ kaynak yüzü bu çapta. Boru ucuna 16 mm işaretlenmeden itilirse eksik kalan birkaç milimetre, kalın çaplara göre çok daha büyük bir oran demektir.

Cidar 3,4 mm, Gövde İnce

PN 20 ölçü tablosunda 20 mm borunun et kalınlığı 3,4 mm, iç çapı 12,6 mm. Ailenin en ince kesiti burada; sıkma kuvveti de buna göre ayarlanır.

Bekleme Süresi 2 Dakika

Üreticinin çizelgesinde bu çapın soğuma süresi 2 dakika ve ailenin en kısası. Kısa olduğu için atlanıyor; süre dolmadan basınç verilen hatta sızıntı sonradan çıkıyor.

Anahtar Küçük, Tork Aldatıcı

Yarım inçlik bir bağlantı elle rahat dönüyor ve kuvvet gözle ölçülüyor. Sızdırmazlığı dişe sarılan malzeme sağlar; fazladan çevirmek ince gövdede iz bırakır.

20 mm'nin İki Diş Seçeneği

Üreticinin erkek rakor tablosunda 20 mm gövde hem 1/2 hem 3/4 inç dişle listeleniyor. Rafımızda 1/2 inç duruyor; 3/4 inç gerekiyorsa siparişte belirtilmeli.

Uzama Küçük Çapta da Var

Föyde PPR için metre ve derece başına 0,15 mm uzama veriliyor. Kısa kollarda göze batmayan bu hareket, uzun düz hatlarda vidalı ucun üstüne biniyor.

Esnek Bağlantının Kavradığı Yüz

Makine ve armatür hortumlarının ucundaki somun içten dişlidir. Erkek uç, o somunun üzerine oturduğu yüzü verir.

Doğrudan Vidalanan Ağız

Ara musluk, köşe vana ve filtreli musluk gövdeleri bu ölçüde içten dişli olduğunda araya başka parça girmez.

Küçük Ekipman Girişi

Daire içi sayaç, arıtma ve küçük filtre gövdelerinin giriş ağzı bu ölçüdeyse bağlantı tek parçayla tamamlanır.

Sökülüp Takılan Uç

Denemeye ya da mevsimlik kullanıma bırakılan uçlarda vidalı bağlantı, kaynak yapmadan ayırma imkânı verir.

Karşı taraftaki eleman da dıştan dişliyse iki erkek uç birbirine girmez; orada iç dişli sürüm gerekir. Vidalanacak ağız 3/4 inçse üreticinin 20x3/4 inç erkek satırı gerekir, o kalem rafımızda durmuyor ve siparişle gelir. Hattın borusu 25 mm ise 20 mm kaynak yüzü oturmaz. Sıva altında kalacak, sonradan ulaşılamayacak noktalarda vidalı bağlantının getirisi yoktur. İleride hiç açılmayacak ara birleşimlerde düz kaynak daha az sızdırmazlık yüzeyi bırakır. Bu ürün içme suyu ve ısıtma hatlarına aittir; doğalgaz tesisatı bambaşka bir malzeme listesiyle yürür.

KALDE İç Dişli Rekor 20x1/2''

Karşı eleman dıştan dişliyse aynı çapın ters dişli sürümü kullanılır; rafımızda duruyor.

KALDE Dış Dişli Rekor 25x3/4''

Hat 25 mm ile geliyorsa erkek tarafta bir üst ölçü budur.

KALDE İç Dişli Rekor 20x1/2''

Aynı çapın ters dişli sürümü; üretici tablosunda 20 x 1/2 inç, ambalaj 200 adet olarak yer alıyor ve rafımızda duruyor.

KALDE Dişi Nipel 20x1/2''

Üreticinin dişi nipel tablosunda 20 x 1/2 inç satırı var; içten dişli olduğu için bu erkek uç ona vidalanır.

KALDE Dişi Küresel Vana 20x1/2''

Üreticinin dişi küresel vana tablosunda 20 x 1/2 inç satırı bulunuyor; vana doğrudan bu uca bağlanabilir.

Kural kısa: karşı taraf 1/2 inç ve içten dişli olacak. Marka fark etmez, belirleyici olan dişin ölçüsü ile yönü. Yukarıdaki satırlar üreticinin kendi ölçü tablolarından alındı; hortum somunu gibi başka elemanlarda ölçünün somun üzerinden okunması gerekir.

Karşı Somunun Ölçüsünü Okuyun

Vidalanacak vana gövdesi ya da hortum somununun 1/2 inç ve içten dişli olduğu yerinde görülür; ölçü tahminle geçilmez.

Ağzı Temiz Bırakın

Üretici boruyu boru makasıyla eksene dik kesmeyi ve kaynak yüzeylerinin temiz olmasını istiyor. Küçük çapta çapak oranı daha çok bozar.

16 mm'yi Boru Ucuna Çizin

Bu çapın kaynak derinliği 16 mm. İşaret konmadan yapılan itmede parça ya eksik giriyor ya da gereğinden fazla zorlanıyor.

7 Saniye Isıtma Yeterli

Uç 260°C ±10 iken boru ve parça 7 saniye ısıtılır, 4 saniyelik birleştirme süresinde döndürülmeden bastırılır.

2 Dakikayı Kısaltmayın

Bekleme süresi kısa diye atlanmamalı. Süre dolmadan hat basınçlandırıldığında birleşim henüz tam kararmamış oluyor.

Sarımla Sızdırın, Kuvvetle Değil

Diş uygun malzemeyle sarılır, parça gövdesinden tutularak sıkılır. Ek tur atmak ince gövdede kalıcı gerilme bırakır.

Bu ölçüde işi bozan şey malzeme değil, acele. En sık gördüğümüz üç durum şu: birincisi kaynak derinliği, çünkü 16 mm işaretlenmeden yapılan itmede parça bazen 12-13 mm giriyor ve o eksik pay küçük çapta oransal olarak büyük kalıyor. İkincisi bekleme; iki dakika kısa göründüğü için tamamlanmadan hat açılıyor, sızıntı günler sonra görünüyor. Üçüncüsü sıkma; yarım inçlik bağlantı elle rahat döndüğü için usta kuvveti gözle ölçüyor, ince gövdede bir tur fazla çevirmek iz bırakıyor ve o iz montaj günü fark edilmiyor. Bizim uygulamamızda bu uç, bir ya da iki çıkış besleyen kollarda kullanılıyor; boru iç çapı 12,6 mm olduğu için üç ve üzeri çıkışta bir üst çapa geçiliyor. Kaynak işlemi uygun makineyle ve doğru uçla, bu işi bilen bir tesisatçı eliyle yürütülmelidir.

Rafımızda en çok hareket eden erkek uç bu. Sipariş verirken tek bakmanız gereken şey karşı tarafın diş yönü ve ölçüsü; ikisi 1/2 inç ve içten dişliyse parça tamam. Montajda da üç şeyi hatırlatalım: 16 mm işareti, iki dakikalık bekleme ve sıkarken kuvvet yerine sarım. Küçük çap affetmiyor derken kastettiğimiz bu; parça ucuz ama yerinden sökmek pahalı. Üreticinin listesinde 20 mm gövdenin 3/4 inç dişlisi de var, rafımızda durmuyor ama temin edebiliyoruz. Basınç tarafında dürüst olalım: yayımlanan tablo boru için, ek parçanın kendi sınıfı ölçü bazında yayımlanmıyor.

20 mm boruya hangi diş gelir?

Üreticinin erkek rakor tablosunda 20 mm gövde 1/2 ve 3/4 inç dişle listeleniyor. Rafımızdaki bu ürün 1/2 inç olanı.

Hortum somunu bu uca oturur mu?

Somun içten dişli olduğu için erkek uç ona vidalanır. Ölçünün 1/2 inç olduğu somunun üzerinden okunur.

Neden erkek uç gerekiyor?

Karşı elemanın dişi içerideyse erkek uç şart. Karşı taraf dıştan dişliyse aynı çapın iç dişli sürümü alınır; ikisi birbirinin yedeği değildir.

Ne kadar sıkmak gerekir?

Diş uygun malzemeyle sarıldıktan sonra elle sıkılır ve anahtarla tamamlanır. Sızdırmazlığı sarım sağlar; ince gövde fazla kuvveti kaldırmaz.

Basınç değeri yayımlanmış mı?

Yayımlanan değerler PN 20 boruya ait: 20 derecede 25,7 bar, 60 derecede 12,9, 80 derecede 6,5 bar okunuyor. Ek parça için ölçü ölçü verilmiş bir sınır yok.

Üretici ambalajı kaç adet?

Bu ölçüde koli 200 adet. Satış tek parça üzerinden yapılıyor, koli almak zorunda değilsiniz.

Rafımızda erkek tarafta duran üç kalem aynı seriden ve aynı malzemeden. Ayrıldıkları yer, boru çapıyla birlikte değişen üç sayı: kaynak derinliği, bekleme süresi ve borunun iç çapı. Hattın borusu belli olduğunda doğru satır kendiliğinden çıkıyor.

İki satır yazın: karşı elemanın diş ölçüsü ve diş yönü. 1/2 inç ve içten dişli çıkıyorsa bu ürün doğrudur. Diş dışarıdaysa aynı çapın iç dişli sürümüne geçin. Hattın borusu 25 ya da 32 mm ise o çapın kendi erkek sürümü gerekir. Sıva altında kalacak ve bir daha açılmayacak noktalarda düz kaynak daha uygundur. Ürün su ve ısıtma hatları içindir.

Basınç ve sıcaklık satırları üreticinin PN 20 boru tablosundan; ek parçanın kendi basınç sınıfı ölçü bazında yayımlanmadığı için ayrı bir rakam verilmedi. Parçanın adet ağırlığı, gövde dış ölçüleri ve garanti süresi de yayımlanan belgelerde geçmiyor, bu yüzden boş bırakıldı. Bu satırlardan birine projenizde ihtiyaç olursa tedarikçiye sorup yazılı cevabı size iletebiliriz.

KALDE 20x1/2 dış dişli rekor, 20 mm PPR hattı 1/2 inç içten dişli bir ağza ya da hortum somununa vidalayan erkek uçlu bağlantı parçasıdır. Ara musluk, vana gövdesi ve esnek bağlantı uçlarında kullanılır. Üreticinin 20 mm satırındaki 7 saniye ısıtma, 16 mm kaynak derinliği ve 2 dakika bekleme değerleri bu ürün içindir; sipariş öncesinde karşı elemanın ölçüsü ve diş yönü doğrulanmalıdır.
