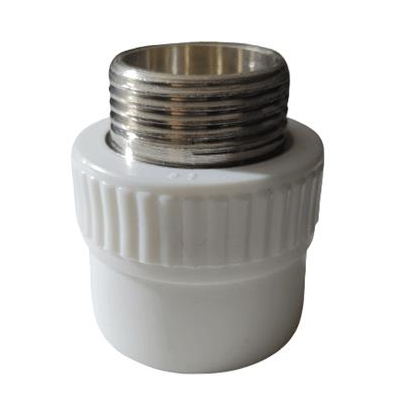

KALDE DIŞ DİŞLİ REKOR 25x1/2''

Karşı ağzı içeriden dişli olan ekipmanlara giren sürüm. Aynı zamanda 25 mm kolu doğrudan yarım inçe indirir; normalde iki parçayla yapılan geçişi tek parçada bitirir.

Diş Gövdenin Dışında

Vidalanan yüzeyde diş görülür ve elle dokunulur. Bu yüz, karşısındaki parçanın içine girer; yani bağlantıda erkek taraf bu üründür.

Karşısına Ne Gelir?

Küresel vana ağızları, esnek bağlantı somunları, filtre girişleri ve pek çok armatür içeriden dişlidir. Bu ürün doğrudan onların içine vidalanır.

İç Dişli Sürümle Karıştırılmamalı

Aynı ölçüde bir iç dişli sürüm de mevcuttur ve dişi içeride taşır. İki parça birbirinin yerine takılamaz; hangisinin gerektiğini karşı ağız belirler.

Sarım Malzemesi Görünür Yüzde

Erkek dişte keten ya da bant doğrudan gözle görülen yüzeye sarılır. Bu, sarımın miktarını ve düzgünlüğünü kontrol etmeyi kolaylaştırır.

Gövde Plastik, Göbek Pirinç

Dış yüzey PPR Tip 3 polipropilen random kopolimerdir; dişin açıldığı metal göbek ise pirinçtir. İki malzeme fabrikada tek parça hâline getirilir.

Belge Zinciri Açık

Üretici bu sistem için EN ISO 15874 yanında DIN 8078 kalite ve DIN 16962 ek parça standartlarını, kaynak tarafında da DVS 2207 ve DVS 2208 uygulamalarını veriyor.

Redüksiyona Gerek Kalmaz

25 mm kolu yarım inçe indirmek normalde önce bir redüksiyon, sonra bir rekor ister. Bu parça iki işi birlikte yapar; hatta bir kaynak birleşimi daha az kalır.

Her Ek Bir Risk

Tesisatta arıza çoğunlukla birleşim yerlerinden çıkar. Ara parçayı ortadan kaldırmak, o hatta kontrol edilecek nokta sayısını düşürür.

Dar Hacimlerde Montaj

Dolap arkası, tezgâh altı ve şaft gibi dar yerlerde iki parçalık geçişin kapladığı boy sorun olabilir. Tek parça daha kısa bir hat bırakır.

Toplam Maliyet

Bir redüksiyon eksilince hem parça bedeli hem de fazladan bir kaynak işlemi ortadan kalkar; kalabalık projelerde bu fark birikir.

Bağlanacak ekipmanın ağzı dışarıdan dişliyse bu ürün takılmaz; o durumda iç dişli sürüm gerekir. Karşı ağız üç çeyrek inçse yine uymaz, 25 mm borunun olağan eşi olan 25x3/4 sürüm kullanılır. Kol 20 mm ile geliyorsa çap düşürmeye gerek yoktur, doğrudan 20x1/2 sürüme geçilir. Sıva altında kalıp bir daha ulaşılamayacak birleşimlerde vidalı bağlantının anlamı kalmaz, orada düz kaynak yapılır. Bu kalem içme ve kullanma suyu hatları içindir; doğalgaz tesisatının malzeme listesinde yer almaz.

Karşı ağız içeriden dişliyse

Bu sayfadaki dış dişli sürüm doğrudan o ağzın içine vidalanır.

Karşı ağız dışarıdan dişliyse

Aynı ölçüdeki KALDE iç dişli rekor sürümüne geçilmelidir.

Yukarıdaki kaynak değerleri üreticinin 25 mm çap satırından alınmıştır ve doğrudan bu ürüne uygulanır. Buna karşılık üreticinin yayımladığı basınç-sıcaklık tablosu boruyu tarif ediyor; ek parçanın kendi basınç sınıfı ölçü bazında ayrıca verilmemiş. Aynı şekilde parça başına ağırlık ve gövdenin dıştan ölçüleri de yayımlanmamış. Bu üç bilgiden birine projede ihtiyaç duyarsanız tedarikçiden yazılı olarak alıp size iletebiliriz. Ölçü tarafında ise bir belirsizlik yok: 25 mm ile yarım inç eşleşmesi üreticinin kendi ürün listesinde ayrı bir satır olarak yer alıyor.

Karşı Ağzın Diş Yönünü Doğrulayın

Bu üründe diş dışarıdadır, dolayısıyla karşı taraf içeriden dişli olmalıdır. Ölçü de yarım inç olarak okunmalıdır.

Makineyi 260 Dereceye Ayarlayın

Üretici kaynak sıcaklığını 260 derece ve on derecelik sapma payıyla veriyor. Sıcaklık düştüğünde birleşim tutmaz, aşırı ısıda ise malzeme akar.

Süreleri 25 mm Satırından Uygulayın

Bu çap için üreticinin verdiği değerler net: 7 saniye ısıtma, 4 saniye birleştirme, 3 dakika soğuma. Kaynak derinliği 18 mm olarak tanımlanmış; boru ucu bu ölçüde işaretlenir.

Kaynakta Dişli Ucu Koruyun

Isıtma sırasında parçanın metal göbeği makineye ve kızgın yüzeye değdirilmemelidir; diş yüzeyindeki bir bozulma sızdırmazlığı doğrudan etkiler.

Sarımı Diş Yönünde Uygulayın

Keten ya da bant, vidalama yönünde ve dişin başlangıcından itibaren sarılır. Ters yönde sarım sıkma sırasında toplanır ve boşluk bırakır.

Sıkarken Boruyu Değil Parçayı Çevirin

Kaynaklı hattı burarak sıkmak birleşimi zorlar. Mümkünse ekipman sabitlenip parça çevrilir ya da tersi yapılır; hat serbest bırakılır.

Kuvvetle Değil Sarımla Sızdırmazlık

Plastik gövde aşırı sıkmayı kaldırmaz. Damlama varsa sıkmayı artırmak yerine sarım yeniden yapılır.

Basınç Öncesi Soğumayı Bekleyin

Üreticinin bu çap için verdiği soğuma payı 3 dakikadır. Süre dolmadan hatta basınç verilmesi birleşimin en zayıf olduğu andır.

Dış dişli tarafta en sık gördüğümüz hata sıkma kuvvetiyle sızdırmazlık aramak. Damlayınca refleks olarak anahtar bir tur daha çevriliyor, oysa plastik gövdede bu iş sarım malzemesiyle çözülür; fazla kuvvet uzun vadede çatlak yapıyor. İkinci nokta kaynak sırasında dişli ucun korunması: makineye yaslanan bir parça diş yüzeyinde deformasyon bırakabiliyor ve o bağlantı sonradan tutmuyor. Üçüncüsü de bu ölçünün asıl faydası; 25 mm koldan yarım inçe geçerken normalde bir redüksiyon takılıyor, bu parça o adımı ortadan kaldırıyor. Hatta bir ek yeri az olması hem işçilik hem de sonradan kontrol edilecek nokta sayısı bakımından kazanç.

Dış dişli mi almalıyım iç dişli mi?

Karşı ağız içeriden dişliyse dış dişli, dışarıdan dişliyse iç dişli sürüm alınır. Parçanın kendisine değil bağlanacak ekipmana bakmak gerekir.

25 mm boruya yarım inç diş olur mu?

Olur; bu ürün tam olarak o geçişi yapar. 25 mm bu ailede çoğunlukla üç çeyrek inçle eşleştiği için ölçünün siparişten önce doğrulanması iyi olur.

Redüksiyon kullanmaya gerek kalır mı?

Bu geçiş için kalmaz. Normalde 25 mm koldan yarım inçe inerken araya bir redüksiyon girer; bu parça iki işi birlikte yapar.

Kaynak parametreleri nedir?

Üreticinin 25 mm satırı şöyle: 260 derece kaynak ısısı, 7 saniye ısıtma, 4 saniye birleştirme, 3 dakika soğuma ve 18 mm kaynak derinliği.

Basınç sınırı kaç bar?

Üreticinin yayımladığı basınç tablosu boruyu tarif ediyor; ek parçanın kendi sınıfı ölçü bazında verilmemiş. Bu yüzden burada rakam yazmıyoruz, gerekirse tedarikçiden teyitli getiririz.

Metal göbek hangi malzemeden?

Üretici dişli ek parçalarda pirinç göbek kullandığını belirtiyor. Gövdenin plastik kısmı ise PPR Tip 3 polipropilen random kopolimerdir.

Üçü de dış dişli, üçünde de gövde PPR Tip 3 ve göbek pirinç. Farkları boru çapı ile diş ölçüsünün nasıl eşleştiğinde: biri çap düşürüyor, biri olağan eşleşme, biri de aynı dişi daha ince boruyla veriyor.

Birincisi diş yönü: karşı ağız içeriden dişliyse dış dişli sürüm alınır, bu sayfadaki ürün odur. İkincisi diş ölçüsü: ağız yarım inçse burada kalın, üç çeyrek inçse 25x3/4 sürüme geçin. Üçüncüsü boru çapı: kol 25 mm ise bu ürün çap düşürme işini de yapar, kol 20 mm ise 20x1/2 sürüm yeterlidir. Birleşimi sonradan ulaşılabilecek bir noktaya koyun. Ürün su hatları içindir, gaz tesisatında kullanılmaz.

KALDE 25x1/2'' dış dişli rekor, 25 mm PPR kolu yarım inç iç dişli bir ağza bağlayan vidalı geçiş parçasıdır. Erkek diş taşıdığı için vana, esnek bağlantı ve armatür ağızlarının içine vidalanır; aynı zamanda çapı bir kademe düşürerek redüksiyon ihtiyacını ortadan kaldırır. Gövde PPR Tip 3, dişli göbek pirinç; üretici kodu 3252-tum-250b00.
