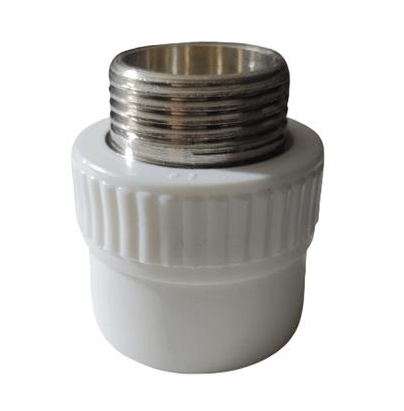

KALDE DIŞ DİŞLİ REKOR 25x3/4''

Boru çapı ile diş ölçüsü ürün adında yan yana yazıldığı için sipariş sırasında çoğu kez tek bilgi sanılıyor. Oysa 25 mm gövdenin üç dişi, 3/4 inç dişin üç borusu var. Doğru satır ancak iki ölçü birlikte okunduğunda çıkıyor; üçüncü kontrol de dişin hangi yöne baktığı.

3/4 İnç Üç Boruyla Birden Gidiyor

Üreticinin erkek rakor tablosunda 3/4 inç diş 20, 25 ve 32 mm gövdelerle listeleniyor. Diş ölçüsünü söylemek tek başına parçayı tarif etmiyor.

25 mm Gövdenin Üç Dişi Var

Aynı tabloda 25 mm boru 1/2, 3/4 ve 1 inç dişlerle geçiyor. Boru çapını söylemek de tek başına yetmiyor.

Üçüncü Kontrol Dişin Yönü

Bu üründe diş dışarıda. Karşı elemanın dişi içeride değilse bağlantı kurulmaz; aynı ölçünün iç dişli sürümü ayrı bir kalem olarak satılıyor.

Kaynak Değerleri 25 mm Satırından

Föyde bu çap için ısıtma 7 saniye, birleştirme 4 saniye, bekleme 3 dakika ve 18 mm kaynak derinliği veriliyor; uç sıcaklığı 260°C ±10.

Cidar 4,2 mm, İç Çap 16,6 mm

PN 20 ölçü tablosundaki 25 mm satırı bunlar. Gövde 20 mm'ye göre kalın; yine de sızdırmazlığı sağlayan şey dişe sarılan malzeme, sıkma kuvveti değil.

Dişi Nipelde de Aynı Desen

Üreticinin dişi nipel tablosunda da 3/4 inç 20, 25 ve 32 mm ile eşleşiyor. Yani bu karışıklık tek üründe değil, grubun genelinde var.

Vana Gövdesine Giren Uç

Kollektör ve vana grubu çıkışları bu ölçüde içten dişli olduğunda PPR kol araya parça girmeden vidalanır.

Küçük Grup Bağlantısı

Daire içi sirkülatör ve küçük pompa ağızları bu ölçüdeyse bağlantı tek kalemle tamamlanıyor.

Giriş ve Çıkış Ağızları

Boyler ile termosifonun giriş çıkış ağızları içten dişli olduğunda erkek uç doğrudan oturuyor.

Dişli Karşılığa Vidalama

Yenilenen dairede kalan metal parçanın dişi içerideyse plastik taraf bu uçla bağlanıyor.

Karşı elemanın dişi de dışarıdaysa iki erkek uç birbirine girmez; o durumda aynı ölçünün iç dişli sürümü alınır. Bağlanacak ağız 1/2 inçse üreticinin 25x1/2, 1 inçse 25x1 erkek satırı gerekir; ikisi de rafımızda durmuyor, siparişle geliyor. Hattın borusu 20 ya da 32 mm ise 25 mm kaynak yüzü oturmaz. Bir daha açılmayacağı belli olan ara birleşimlerde vidalı uç yerine doğrudan kaynak yapmak daha az bağlantı yüzeyi bırakır. Ürün su ve ısıtma tesisatının malzemesidir; gaz tarafında kullanılmaz.

KALDE İç Dişli Rekor 25x3/4''

Karşı elemanın dişi dışarıdaysa aynı ölçünün ters dişli sürümü kullanılır; rafımızda duruyor.

KALDE Dış Dişli Rekor 20x1/2''

Hat 20 mm ile geliyorsa ve ağız 1/2 inçse erkek tarafta bir alt ölçü budur.

KALDE İç Dişli Rekor 25x3/4''

Aynı ölçünün ters dişli sürümü; üretici tablosunda 25 x 3/4 inç, ambalaj 120 adet olarak geçiyor ve rafımızda duruyor.

KALDE Dişi Nipel 25x3/4''

Üreticinin dişi nipel tablosunda 25 x 3/4 inç satırı var, ambalaj 100 adet; içten dişli olduğu için bu uca vidalanır.

KALDE Dişi Küresel Vana 25x3/4''

Üreticinin dişi küresel vana tablosunda 25 x 3/4 inç satırı bulunuyor, ambalaj 30 adet; vana doğrudan bağlanabilir.

Yukarıdaki üç kalem üreticinin kendi ölçü tablolarından alındı ve üçünde de diş içeriye bakıyor. Başka marka ve modellerde ölçü ile yön yerinde okunmalı; kural değişmiyor, karşı taraf 3/4 inç ve içten dişli olacak.

İki Ölçüyü Birlikte Yazın

Sipariş satırına hem hattın boru çapı hem bağlanacak ağzın diş ölçüsü yazılır. Tek ölçüyle verilen sipariş bu grupta çoğu kez yanlış parça getiriyor.

Kesme İzini Temizleyin

Üretici boruyu boru makasıyla eksene dik kesmeyi ve kaynak yüzeylerinin temiz kalmasını istiyor. Kesim izi bırakılan yüzey kaynağı zayıflatıyor.

18 mm İşareti Koyun

Bu çapın kaynak derinliği 18 mm. Boru ucundaki işaret, parçanın ne kadar gireceğini gözle değil ölçüyle belirliyor.

Isıtmayı 7 Saniyede Bitirin

Uç 260°C ±10 iken parçalar 7 saniye ısıtılır ve 4 saniyelik birleştirme süresinde döndürülmeden bastırılır.

3 Dakika Beklemeden Açmayın

Bu çapın bekleme süresi 3 dakika. Süre tamamlanmadan hat basınçlandırıldığında birleşim henüz tam kararmamış oluyor.

Somunu Elle Başlatın

Diş sarıldıktan sonra karşı somun elle çevrilerek başlatılır. Eğri başlayan diş anahtarla zorlanınca hem gövdeyi hem karşı ağzı bozuyor.

Bu ölçüde gelen soruların çoğu üründen değil, sipariş satırından çıkıyor. Müşteri yirmi beşlik rekor diyor, biz dişin kaç inç ve hangi yönde olduğunu soruyoruz; bu iki bilgi netleşmeden gönderilen parça sık sık geri dönüyor. Sahada da benzeri var: kutunun üstünde aynı ölçü yazarken iç dişli ile dış dişli yan yana duruyor ve gözle ayırmak zor, fark montaj günü ediliyor ve iş yarım kalıyor. Kaynak tarafında ise bekleme süresi üç dakika; yirmilik boruyla çalışan ekip iki dakikada açmaya alışkın olduğu için burada erken basınç veriliyor, sızıntı günler sonra görünüyor. Bizim uygulamamızda bu uç, kollektörden sonra ikiden dörde kadar çıkışı olan kollarda karşımıza çıkıyor; kol uzadıkça ve çıkış sayısı arttıkça bir üst çapa geçiliyor. Kaynak, doğru uç takılmış bir makineyle ve tesisat işinden anlayan biri tarafından yapılır.

Bu ölçüde en çok yaşadığımız şey iade değil, gecikme: parça yanlış geliyor ve o gün iş bitmiyor. Önlemesi de kolay, sipariş verirken üç şeyi yazın; hattın boru çapı, bağlanacak ağzın diş ölçüsü ve dişin yönü. Üçü elimizde olduğunda doğru satırı biz işaretliyoruz. Montaj tarafında da tek uyarımız bekleme süresi: üç dakika kısa görünüyor ama bu çapta kısaltıldığında sonuç birkaç gün sonra karşınıza çıkıyor. Üreticinin listesinde 25 mm gövdenin 1/2 ve 1 inçlik erkek sürümleri de var; rafımızda durmuyor ama temin edebiliyoruz. Basınç tarafında dürüst olalım: yayımlanan tablo boru için, ek parçanın kendi sınıfı ölçü bazında verilmemiş.

25 mm boruya 3/4 inç mi gider?

Üreticinin tablosunda 25 mm gövde 1/2, 3/4 ve 1 inç dişlerle listeleniyor. Hangisinin gerektiğini boru değil, bağlanacak ağız belirliyor.

İç dişli sürümü mü lazım?

Karşı elemanın dişi içerideyse bu ürün, dışarıdaysa aynı ölçünün iç dişli sürümü alınır. İkisi rafımızda ayrı kalem olarak duruyor.

20x3/4 ile arasındaki fark ne?

Diş ikisinde de 3/4 inç, değişen kaynak yüzünün çapı. 20x3/4 üreticinin listesinde var ama rafımızda durmuyor, siparişle geliyor.

Kaynak süresi ne kadar?

Föyün 25 mm satırında ısıtma 7 saniye, birleştirme 4 saniye, bekleme 3 dakika ve 18 mm kaynak derinliği yazıyor.

Basınç sınırı belirtilmiş mi?

Föydeki basınç tablosu boruya ait; 20 derecede 25,7 bar, 60 derecede 12,9 bar okunuyor. Ek parçanın kendi sınıfı ölçü bazında verilmemiş.

Koli adedi kaç?

Üretici bu ölçüde ambalajı 120 adet olarak veriyor. Satış tek parça üzerinden yapılıyor.

Aşağıdaki üç kalem aynı sorunun üç ayrı karşılığı. Birinci ile ikinci ölçü olarak birebir aynı, yalnız dişin yönü ters. Üçüncüsünde yön aynı kalıyor, ölçüler bir basamak yukarı çıkıyor. Karar için önce yönü, sonra iki ölçüyü işaretlemek yeterli.

Üç satır yeter: boru çapı, diş ölçüsü, diş yönü. 25 mm, 3/4 inç ve içten dişli karşı ağız bir araya geliyorsa doğru kalem bu üründür. Karşı ağız dıştan dişliyse aynı ölçünün iç dişli sürümüne geçin. Boru 20 ya da 32 mm ise o çapın kendi erkek sürümü gerekir. Hiç açılmayacak ara birleşimlerde düz kaynak daha uygun kalır. Bu kalem su ve ısıtma tesisatının parçasıdır.

Sayfadaki basınç ve sıcaklık satırları üreticinin PN 20 boru tablosundan geliyor; ek parçanın kendi basınç sınıfı ölçü bazında yayımlanmadığı için ayrıca rakam verilmedi. Parçanın adet ağırlığı, gövdenin dış ölçüleri ve garanti süresi de yayımlanan belgelerde geçmediğinden boş kaldı. Bu satırlardan birine ihtiyacınız olursa tedarikçiye sorup gelen cevabı olduğu gibi aktarırız.

KALDE 25x3/4 dış dişli rekor, 25 mm PPR hattı 3/4 inç içten dişli bir ağza vidalayan erkek uçlu bağlantı parçasıdır. Kollektör çıkışı, sirkülatör, boyler ve metal hatta ek noktalarında kullanılır. Üreticinin 25 mm satırındaki 7 saniye ısıtma, 18 mm kaynak derinliği ve 3 dakika bekleme değerleri bu ürün içindir; sipariş öncesinde boru çapı, diş ölçüsü ve diş yönü birlikte doğrulanmalıdır.
