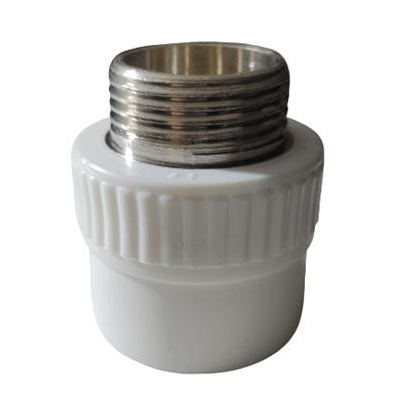

KALDE DIŞ DİŞLİ REKOR 40x1 1/4''

Isıtma ekipmanı DN ile, PPR parçası inç ile etiketlendiği için en çok karıştırılan geçiş. Katalogda DN32 gördüğünüz bir ağız için aranan ürün budur; erkek diş taşır, ekipmanın içine girer.

İki Etiket, Tek Ağız

Tesisat sektöründe boru ve armatür ağızları ya inç ya da DN ile anılır. 1 1/4 inç ile DN32 aynı bağlantıyı tarif eder; birinden diğerine geçmek için parça değiştirmeye gerek yoktur.

Isıtma Tarafı DN Konuşur

Denge kabı, kolektör, pompa ve kazan katalogları ağız ölçülerini genelde DN ile verir. PPR ek parçaları ise inç ile listelenir; alışveriş bu iki dil arasında yapılır.

Erkek Diş Ekipmanın İçine Girer

Bu üründe diş dışarıdadır. Karşısındaki DN32 ağız içeriden dişliyse parça doğrudan oraya vidalanır, araya başka eleman gerekmez.

Gövde Plastik, Göbek Pirinç

Dişin açıldığı metal göbek pirinçtir; çevresindeki gövde PPR Tip 3 polipropilen random kopolimerdir. İkisi fabrikada tek parça hâline getirilir.

40 mm Boru Tarafı

Kaynatılan yüz 40 mm PPR boruya oturur. Bu çap daire içi ince kollarda değil, ısıtma merkezi ve gövde hatlarında kullanılır.

Belge Zinciri

Sistemin arkasında EN ISO 15874 ile birlikte DIN 8077, DIN 8078 ve ek parçalar için DIN 16962 bulunuyor; kaynak uygulaması DVS 2207 ve DVS 2208 ile tarifleniyor.

DN32 Dişli Modeller

Dişli bağlantılı denge kaplarının yaygın ağız ölçülerinden biri DN32. PPR hattı bu ağza erkek dişle bağlanır ve gerektiğinde sökülür.

Isıtma Dağıtım Gövdesi

Kazan dairesi kolektörlerinin besleme ve dönüş ağızları bu ölçüye yaklaşır. Bağlantının vidalı olması gövdeye dokunmadan çalışmayı sağlar.

Hazır Pompa Grupları

Fabrikadan gelen pompa gruplarının bağlantı ağızları içeriden dişli olur. Erkek dişli parça doğrudan bu ağızlara girer.

Bakım İsteyen Ekipmanlar

Plakalı eşanjör ve hat filtresi gibi elemanlar sökülüp temizlenir. Önlerindeki vidalı birleşim işlemi kısa tutar.

Ekipmanın ağzı dışarıdan dişliyse bu parça girmez; o durumda iç dişli sürüm alınır. Katalogda DN25 yazan bir ağız 1 inçe, DN40 yazan bir ağız 1 1/2 inçe karşılık gelir; ikisi de bu üründe tutmaz. Hat 32 mm ya da 50 mm ile geliyorsa kaynak tarafı oturmaz. Flanşlı bağlantılı ekipmanlarda dişli parça değil flanş adaptörü kullanılır. Beton içine gömülecek birleşimlerde vidalı bağlantı yerine düz kaynak yapılır. Ürün su ve ısıtma tesisatı içindir; gaz hattında kullanılmaz.

Ekipmanın ağzı içeriden dişliyse

Erkek diş taşıyan bu sayfadaki ürün doğrudan içeri vidalanır.

Ekipmanın ağzı dışarıdan dişliyse

Aynı ölçüdeki KALDE iç dişli rekor sürümüne geçilir.

Yukarıdaki karşılıklar tesisat sektöründe yerleşik inç ve DN eşdeğerliğidir; bu ürünün diş ölçüsü olan 1 1/4 inç, katalogda DN32 diye geçen ağza karşılık gelir. Üreticinin bu ürün için verdiği kaynak değerleri ise şöyle: 260 derece kaynak ısısı, 12 saniye ısıtma, 6 saniye birleştirme, 4 dakika soğuma ve 22 mm kaynak derinliği. Buna karşılık yayımlanan basınç-sıcaklık tablosu boruyu tarif ediyor; ek parçanın kendi basınç sınıfı, parça ağırlığı ve gövde dış ölçüleri ölçü bazında verilmemiş. Bu üç bilgiden birine ihtiyaç duyarsanız tedarikçiye yazıp belgeli değeri sizin adınıza isteyebiliriz.

Ekipman Katalogundaki Ağzı Okuyun

Katalogda DN32 yazıyorsa diş ölçüsü 1 1/4 inçtir. DN25 ya da DN40 yazıyorsa bu ürün değil, komşu ölçüler gerekir.

Dişin Yönünü Yerinde Doğrulayın

DN karşılığı tutsa bile diş yönü tutmayabilir. Ağız içeriden dişliyse erkek dişli bu ürün, dışarıdan dişliyse iç dişli sürüm alınır.

40 mm Kovanını Hazır Edin

Bu çapın kovan ve maça takımı, küçük çaplar için hazırlanmış el setlerinde her zaman bulunmaz. Uçlar işten önce kontrol edilir.

Boruya 22 mm İşaret Koyun

Üreticinin bu çap için verdiği kaynak derinliği 22 mm. İşaretlemek, borunun eksik ya da fazla dalmasını önler.

12 Saniye Isıtın, 6 Saniye Birleştirin

Süreler üreticinin 40 mm satırından gelir; makine sıcaklığı 260 derece ve on derecelik sapma payıyla ayarlanır.

4 Dakika Soğuma Bırakın

Bu çapta soğuma payı 4 dakikadır. Süre dolmadan basınç verilmesi ya da parçaya yük binmesi birleşimi zayıflatır.

Sarımı Vidalama Yönünde Yapın

Erkek dişte keten ya da bant görünen yüzeye ve vidalama yönünde sarılır; ters sarım sıkarken toplanıp boşluk bırakır.

Ekipmanı Değil Parçayı Çevirin

Denge kabı ya da kolektör sabit durur. Kaynaklı hattı burmamak için parça çevrilir; sızdırmazlık kuvvetle değil sarımla sağlanır.

Bu ölçüde en sık yaşanan karışıklık DN ile inç arasında oluyor. Müşteri elindeki denge kabının kataloguna bakıp DN32 diyor, sonra dükkânda DN32 rekor arıyor; oysa PPR tarafında o parçanın üstünde 1 1/4 inç yazıyor. İkisi aynı şey. Aynı karışıklık ters yönde de oluyor: 40 mm boru kullandığı için 40 numaralı bir diş arayan da çıkıyor, oysa 40 mm borunun diş karşılığı 1 1/4 inç. İkinci konu kaynak makinesi; 40 mm kovanı küçük setlerde bulunmuyor, malzeme sahada olsa bile iş o gün bitmiyor. Üçüncüsü de sıkma yönü: karşı taraf ağır ve sabit bir ekipman olduğu için, parça yerine hattı çevirmek kaynak birleşimini burup zorluyor.

Katalogda DN32 yazıyor, bu ürün uyar mı?

Uyar. DN32 ile 1 1/4 inç aynı bağlantı ağzını tarif eder. Kalan tek kontrol, o ağzın dişinin içeride olması.

40 mm boruya 40 numara diş mi gelir?

Hayır. Boru ölçüsü milimetre, diş ölçüsü inç ile anılır. 40 mm borunun diş karşılığı bu ailede 1 1/4 inçtir.

Kaynak süresi ne kadar?

Üreticinin 40 mm satırı: 260 derece ısı, 12 saniye ısıtma, 6 saniye birleştirme, 4 dakika soğuma, 22 mm kaynak derinliği.

Denge kabına doğrudan bağlanır mı?

Dişli bağlantılı ve ağzı içeriden dişli DN32 modellerde bağlanır. Flanşlı modellerde dişli parça değil flanş adaptörü kullanılır.

Basınç sınıfı kaç?

Üreticinin basınç tablosu boruya aittir; ek parçanın kendi sınıfı ölçü bazında verilmemiş. Doğrulanmamış sayı yazmak yerine boş bırakıyoruz.

Koli miktarı ne kadar?

Üretici bu ölçü için koli miktarını 40 adet olarak veriyor; ürün kodu 3272-tum-401a00.

Üçü de erkek dişlidir, gövdeleri PPR Tip 3 ve göbekleri pirinçtir. Aşağıdaki tabloda hem inç karşılıkları hem DN karşılıkları yan yana duruyor; ekipman katalogunuz hangi dili kullanıyorsa oradan okuyun.

Bize ya da tezgâha giderken yanınızda iki bilgi olsun: ekipman katalogunda yazan ağız ölçüsü ve o ağzın dişinin içeride mi dışarıda mı olduğu. Katalogda DN32 ve iç dişli yazıyorsa bu sayfadaki ürün doğru. DN25 ise bir alt, DN40 ise bir üst kaleme geçin. Diş dışarıdaysa iç dişli sürüm gerekir. Boru tarafında ise hattın 40 mm olduğunu doğrulayın. Flanşlı ekipmanlarda dişli parça kullanılmaz.

KALDE 40x1 1/4'' dış dişli rekor, 40 mm PPR hattı katalogda DN32 diye geçen iç dişli ağza bağlayan vidalı geçiş parçasıdır. Denge kabı, kolektör, pompa grubu ve eşanjör bağlantılarında kullanılır. Gövde PPR Tip 3, dişli göbek pirinç; üretici kodu 3272-tum-401a00, koli 40 adet.
