KALDE DIŞ DİŞLİ REKOR 50x1 1/2''

Kalın PPR hattın metal ekipmana teslim edildiği nokta. Kaynak tarafında bu çap ailenin en uzun sürelerinden birini ister: 18 saniye ısıtma, 26 mm kaynak derinliği. Diş tarafında ise hattın ısıl hareketi hesaba katılmalı.

Isınan Boru Uzar

Üretici PPR için doğrusal genleşme katsayısını veriyor: her metre boru, her bir derecelik sıcaklık farkında 0,15 mm uzar. Kendi örneğinde 12 metrelik bir hatta 40 derecelik fark 72 mm uzama yapıyor.

Hareketin Toplandığı Yer Bağlantıdır

Hattın uzaması bir yerde karşılık bulur. Karşı taraf sabit bir metal ekipmansa, kuvvet vidalı birleşimin üzerinde birikir; bu yüzden askı ve kelepçe düzeni bu ölçüde önem kazanır.

Plastik Gövde, Pirinç Göbek

Dişin açıldığı kısım pirinçtir, çevresini saran gövde ise PPR Tip 3. İki malzeme fabrikada birleştirilmiştir; sahada zorlanan yer bu geçiş bölgesidir.

Erkek Diş Karşıya Girer

Bu üründe diş dışarıdadır. Küresel vana, kolektör gövdesi ya da filtre gibi içeriden dişli ekipmanların ağzına doğrudan vidalanır.

Kaynak Süresi Uzar

Üreticinin 50 mm satırı 18 saniye ısıtma ve 6 saniye birleştirme veriyor; soğuma payı 5 dakika. İnce çaplardaki alışkanlıkla uygulanan süre burada yetersiz kalır.

Belge Zinciri

Sistem EN ISO 15874 yanında DIN 8078 kalite ve DIN 16962 ek parça standartlarıyla, kaynak tarafında DVS 2207 ve DVS 2208 uygulamalarıyla tanımlanıyor.

İçten Dişli Ağızlar

Bu çaptaki pirinç küresel vanaların ağzı çoğunlukla içeriden dişlidir. Erkek dişli bu parça doğrudan vananın içine girer, araya başka eleman gerekmez.

Emiş ve Basma Ağızları

Pompa gövdeleri metaldir ve yerinde sabittir. Plastik hattın pompaya teslim edildiği nokta vidalı bırakıldığında, bakımda gövdeye dokunulmaz.

Toplama ve Dağıtma

Metal kolektörlerin giriş ağızları içeriden dişli olur. Besleme hattı bu ürünle kolektöre bağlanır ve gerektiğinde sökülür.

Sökülüp Temizlenenler

Pislik tutucu ve çekvalf gibi elemanlar periyodik olarak açılır. Önlerindeki vidalı birleşim, işlemi hattı boşaltmakla sınırlı tutar.

Bağlanacak ekipmanın ağzı dışarıdan dişliyse bu parça takılmaz; o zaman iç dişli sürüm gerekir. Boru 40 mm ya da 63 mm ise ölçü tutmaz, o çapların kendi kalemleri kullanılır. Karşı ağız 1 1/4 inç veya 2 inçse diş kavramaz. Beton içine gömülecek, üzerine bir daha gidilmeyecek birleşimlerde vidalı bağlantı yerine düz kaynak yapılır. Bu kalem su tesisatı içindir; doğalgaz hattının malzeme listesinde bulunmaz.

Ekipmanın ağzı içeriden dişliyse

Erkek diş taşıyan bu sayfadaki ürün doğrudan o ağzın içine girer.

Ekipmanın ağzı dışarıdan dişliyse

Aynı ölçüdeki KALDE iç dişli rekor sürümü kullanılmalıdır.

Yukarıdaki kaynak değerleri üreticinin 50 mm satırından, genleşme katsayısı da yine üreticinin teknik dokümanından alınmıştır. Buna karşılık yayımlanan basınç-sıcaklık tablosu boruyu tarif ediyor; ek parçanın kendi basınç sınıfı ölçü bazında ayrıca verilmemiş. Parça başına ağırlık ve gövdenin dıştan ölçüleri de yayımlanmamış durumda. Bu üç bilgiden birine projede ihtiyaç duyarsanız tedarikçiye yazıp belgeli değeri sizin adınıza isteyebiliriz.

Karşı Ağzı ve Diş Yönünü Okuyun

Bu üründe diş dışarıdadır; karşı ekipman içeriden dişli ve 1 1/2 inç olmalıdır. İki koşuldan biri tutmazsa parça yerine oturmaz.

50 mm Kovanını Hazır Bulundurun

Her çapın kendi kovan ve maça takımı vardır. Bu ölçü küçük çaplar için hazırlanmış uç setlerinde her zaman yer almaz.

Boru Ucunu 26 mm İşaretleyin

Üreticinin bu çap için verdiği kaynak derinliği 26 mm. Borunun ne kadar gireceğini önceden işaretlemek, eksik veya fazla dalmayı önler.

Makineyi 260 Dereceye Getirin

Kaynak sıcaklığı 260 derece ve on derecelik sapma payıyla veriliyor. Soğuk uçta birleşim tutmaz, aşırı ısıda malzeme akar.

18 Saniye Isıtın, 6 Saniye Birleştirin

Süreler üreticinin 50 mm satırından gelir. Bu çapta göz kararı uygulanan kısa süre en sık görülen kaynak hatasıdır.

Soğuma İçin 5 Dakika Bırakın

Kalın cidar geç soğur. Süre dolmadan hatta basınç verilmesi ya da parçaya yük binmesi birleşimi zayıflatır.

Sarımı Vidalama Yönünde Yapın

Erkek dişte keten ya da bant görünen yüzeye, vidalama yönünde sarılır. Ters yönde sarım sıkma sırasında toplanıp boşluk bırakır.

Hattı Burmadan Sıkın

Metal ekipman sabit olduğu için sıkma kuvveti hatta biner. Boru serbest bırakılıp parça çevrilir; sızdırmazlık kuvvetle değil sarımla sağlanır.

Bu ölçüde gördüğümüz sızıntıların çoğu ilk gün değil, hat birkaç kez ısınıp soğuduktan sonra çıkıyor. Sebebi genelde aynı: plastik hat uzuyor, karşısındaki metal ekipman yerinde duruyor ve aradaki vidalı nokta bu farkı tek başına karşılıyor. Üreticinin verdiği rakam bunun büyüklüğünü gösteriyor; on iki metrelik bir hatta kırk derecelik fark yetmiş iki milimetre uzama yapıyor. Askıların hattın hareketine izin verecek biçimde yerleştirilmesi, bağlantının yakınında ise hattın sabitlenmesi işi rahatlatıyor. İkinci sık konu kaynak süresi: ince çaplarda yedi saniyeyle iş gören usta burada da benzer bir süre uyguluyor, oysa bu çap on sekiz saniye istiyor. Üçüncüsü de sıkma; pirinç göbek sağlam görünüyor diye anahtara yüklenmek, çevresindeki plastik gövdeyi zorluyor.

Kaynak süresi ne kadar?

Üreticinin 50 mm satırı şöyle: 260 derece kaynak ısısı, 18 saniye ısıtma, 6 saniye birleştirme, 5 dakika soğuma ve 26 mm kaynak derinliği.

Hat ne kadar uzar?

Üretici her metre boru için her derecede 0,15 mm veriyor. Kendi örneğinde 12 metrelik hatta 40 derecelik fark 72 mm uzama yapıyor.

Dişli kısım hangi malzemeden?

Dişin açıldığı göbek pirinçtir. Onu saran gövde ise PPR Tip 3 polipropilen random kopolimerdir; ikisi fabrikada birleştirilir.

Basınç sınıfı kaç?

Üreticinin yayımladığı basınç tablosu boruya aittir; ek parçanın kendi sınıfı ölçü bazında verilmemiş. Doğrulanmamış bir sayı yazmak yerine boş bırakıyor, istendiğinde tedarikçiden belgeli olarak temin ediyoruz.

Erkek diş yerine dişi alsam olur mu?

Olmaz. Karşı ekipmanın ağzı içeriden dişliyse erkek, dışarıdan dişliyse dişi sürüm gerekir; ikisi birbirinin alternatifi değildir.

Koli miktarı kaç adet?

Üretici bu ölçü için koli miktarını 30 adet olarak veriyor; ürün kodu 3252-tum-501b00.

Üç kalem de erkek dişlidir ve üçünde de gövde PPR Tip 3, göbek pirinçtir. Ayrıştıkları yer çap ve buna bağlı olarak kaynak parametreleri; süre ve derinlik çapla birlikte büyür.

Birinci satır diş yönü: karşı ekipmanın ağzı içeriden dişliyse erkek dişli olan bu ürün doğru. İkinci satır ölçü: ağız 1 1/2 inç ve hat 50 mm olmalı; biri farklıysa o çapın kendi kalemine geçilir. Üçüncü satır ekipman: kaynak makinenizde 50 mm kovan bulunmalı, yoksa malzeme sahada bekler. Birleşimi sonradan ulaşılabilir bir noktaya koyun. Ürün su hatları içindir, gaz tesisatında yeri yoktur.

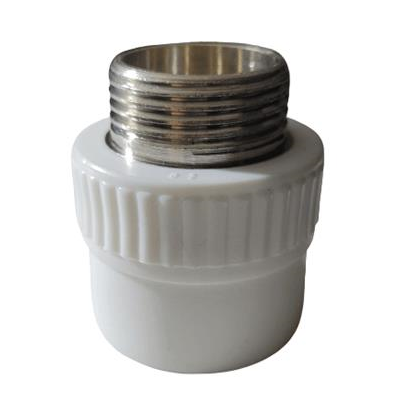

KALDE 50x1 1/2'' dış dişli rekor, 50 mm PPR hattı 1 1/2 inç iç dişli bir metal ekipmana bağlayan vidalı geçiş parçasıdır. Gövde PPR Tip 3, dişli göbek pirinç; üretici kodu 3252-tum-501b00, koli miktarı 30 adet. Kaynakta 260 derece, 18 saniye ısıtma ve 26 mm derinlik uygulanır.
