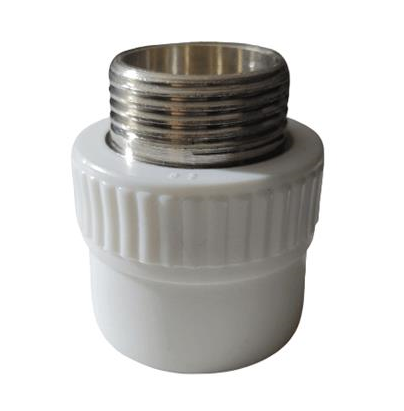

KALDE DIŞ DİŞLİ REKOR 63x2''

Dış dişli tarafta rafımızın en kalın ölçüsü ve bugüne kadarki en büyük atlaması: raftaki bir önceki erkek ürün 32x1 inç. Karar tek soruya bakıyor, karşı ekipmanın ağzı içten dişli mi. Öyleyse bu parça girer; ağız dıştan dişliyse aynı çapın iç dişli sürümü alınır.

Erkek Uç Ağzın İçine Girer

Diş gövdenin dış yüzeyindedir; parça vananın, kolektörün ya da cihazın içten dişli ağzına vidalanır. Karşı taraf içten dişli değilse bağlantı kurulamaz.

Kuvvet Sonunda Plastiğe Biner

Sıkma torku pirinç dişten gövdeye aktarılır. Bu ölçüde anahtar kolu uzun olduğu için parça karşı tutulmadan sıkılmamalı.

63 mm'nin Kendi Kaynak Değerleri

Üretici bu çap için ısıtma 24 saniye, birleştirme 8 saniye, soğuma 6 dakika ve 29 mm kaynak derinliği veriyor; uç sıcaklığı 260°C ±10.

Cidar 10,5 mm, Soğuma Uzun

PN 20 ölçü tablosunda 63 mm borunun et kalınlığı 10,5 mm. Kalın kesit ısıyı geç bırakıyor; bekleme süresi rafımızdaki en uzun süredir.

Liste 2 İnçte Bitmiyor

Üreticinin erkek rakor tablosunda 2 inçten sonra 2 1/2, 3 ve 4 inç satırları da var. Hat daha kalınsa parça siparişle temin edilebiliyor.

Uzama Payı Bu Çapta Hesaplı

Föyde PPR için metre ve derece başına 0,15 mm uzama veriliyor; 12 metrelik boruda 40 derece fark 72 mm ediyor. Aynı sayfadaki bükme parçası örneği tam 63 mm için: 1010 mm.

İçten Dişli Gövdeler

Kolektör gövdesi, filtre kabı ve büyük vanaların ağzı çoğu kez içten dişlidir. Erkek uç doğrudan o ağza vidalanır.

Titreşimin Başladığı Yer

Pompa ve hidrofor çıkışında bağlantının vidalı kalması, ekipman yenilendiğinde PPR gövdenin kesilmesini önler.

İki Malzemenin Buluştuğu Uç

Mevcut binada hattın devamı çelik olabilir. Erkek uç, plastik tarafı metal tarafın dişli ağzına teslim eder.

Sökülüp Takılan Bağlantı

Belli dönemlerde ayrılan hatlarda vidalı uç, kaynak yapmadan sökme ve yeniden bağlama imkânı verir.

Karşı ekipmanın ağzı dıştan dişliyse iki erkek uç birbirine girmez; o durumda aynı çapın iç dişli sürümü kullanılır. Ağız 1 1/2 inçse üreticinin 50x1 1/2 inç erkek sürümü gerekir, o kalem rafımızda durmuyor ve siparişle gelir. Hattın borusu 50 mm ise 63 mm kaynak yüzü oturmaz. Elinizdeki kaynak makinesinde 63 mm kovan ve maça yoksa parça sahada bekler. Bir daha açılmayacağı belli olan gövde birleşimlerinde vidalı uç fazladan sızdırmazlık yüzeyi demektir; oralarda doğrudan kaynak tercih edilir. Ürün su ve ısıtma hatları için tanımlıdır; gaz tesisatında yeri yoktur.

KALDE İç Dişli Rekor 63x2''

Karşı ağız dıştan dişliyse aynı çapın ters dişli sürümü kullanılır; rafımızda duruyor.

KALDE Dış Dişli Rekor 32x1''

Hat 32 mm ile geliyorsa dış dişli tarafta rafımızdaki bir önceki ölçü budur.

KALDE İç Dişli Rekor 63x2''

Aynı çapın ters dişli sürümü; üretici tablosunda 63 x 2 inç olarak yer alıyor ve rafımızda duruyor. İki parça vidalanınca hat tamamen sökülebilir olur.

2 İnç İçten Dişli Metal Ağız

Kolektör, filtre kabı, vana ve pompa ağızları bu ölçüde içten dişli olduğunda erkek uç doğrudan girer. Ağzın ölçüsü yerinde okunur.

PPR Küresel Vana Bu Çapta Yok

Üreticinin PP-R küresel vana tablosu 32x1 inçte bitiyor. Bu kalınlıkta vana tarafı metal gruptan seçilir.

Kural tek cümlede toplanıyor: karşı taraf 2 inç ve içten dişli olacak. Marka fark etmez, belirleyici olan dişin ölçüsü ve yönü. Yukarıdaki satırlar üreticinin kendi ölçü tablolarından alındı; başka markalarda ağız ölçüsünün yerinde doğrulanması gerekir.

Karşı Ağzın Dişini Doğrulayın

Vidalanacak kolektör, vana ya da pompa ağzının 2 inç ve içten dişli olduğu yerinde görülür. Bu iki bilgi tutmadan sipariş verilmez.

63 mm Uç Setini Önceden Görün

Bu çapın kovan ve maçası küçük çaplar için hazırlanmış setlerde bulunmayabilir. Uçların varlığı işten önce kontrol edilir.

Boruyu Sabitleyip Dik Kesin

Kalın boru elde döner ve kesim eğri çıkar. Üretici boru makasıyla eksene dik kesmeyi ve yüzeylerin temiz olmasını istiyor.

24 Saniye Isıtın, 29 mm'yi Tutturun

Uç 260°C ±10 iken parçalar 24 saniye ısıtılır. Boru ucuna işaretlenen 29 mm, birleşimin ne kadar gireceğini belirler.

6 Dakika Dolmadan Yük Vermeyin

Bu çapta bekleme süresi 6 dakika. Süre dolmadan hat basınçlandırılmaz ve birleşimin üzerine boru yükü aktarılmaz.

Sıkarken Gövdeyi Karşı Tutun

Diş sarıldıktan sonra parça, gövdesinden karşı tutularak sıkılır. Tek anahtarla zorlanan bağlantıda kuvvet doğrudan plastiğe biner.

Erkek uçta en sık gördüğümüz hata sıkma anında oluyor. Parça metal ağza girerken tek anahtarla çevriliyor, gövde serbest kalıyor ve tork bütünüyle plastiğe biniyor; çatlak hemen görünmüyor, hat basınç aldıktan birkaç gün sonra nemleniyor. İkinci konu ölçü: bu çevrede karşı ağızlar 1 1/2, 2 ve 2 1/2 inç arasında değişiyor ve üçü de gözle birbirine benziyor. Ağzı ölçmeden sipariş veren ekip, 2 inçlik parçayı 1 1/2 inçlik gövdeye zorlayıp dişi bozuyor. Üçüncüsü zamanlama: 63 mm borunun cidarı 10,5 mm ve üretici bekleme süresini 6 dakika veriyor; ince kollardaki alışkanlıkla 2-3 dakikada basınç verilen hatlarda sızıntı sonradan çıkıyor. Dördüncüsü uzama: föydeki örnek 12 metrelik boruda 40 derece farkı 72 mm veriyor ve bu hareketi karşılayacak bükme parçası 63 mm için 1010 mm çıkıyor; bu pay bırakılmazsa yük doğrudan vidalı ucun üstüne biniyor. Kaynak işlemi uygun makineyle ve doğru uçla, tesisat işini bilen biri tarafından yapılmalıdır.

Bu ölçüyü isteyen müşteri genelde plastik tarafı bitirip metal tarafa bağlanıyor. Orada iki şey işi belirliyor: ağzın diş yönü ve sıkma sırasında gövdenin karşı tutulup tutulmadığı. İkisi doğru yapıldığında bu parça uzun yıllar sorun çıkarmıyor. Rafımızda dış dişli tarafta bugüne kadar en büyük ölçü 32x1 inçti; 63x2 bunun çok üstünde, o yüzden ölçüyü yazıp göndermenizi öneririz, karşı ağzın ölçüsüyle birlikte bakalım. Üreticinin listesinde 2 1/2, 3 ve 4 inç sürümler de var; hattınız daha kalınsa temin edebiliriz. Basınç tarafında ise dürüst olalım: yayımlanan tablo boru için, ek parçanın kendi sınıfı ölçü bazında yayımlanmıyor.

63 mm boruya kaç inç dış diş gelir?

Üreticinin erkek rakor tablosunda 63 mm satırının karşılığı 2 inçtir. Bağlanacak ağız başka bir ölçüdeyse araya ayrı bir geçiş elemanı girer.

Bu ölçüden büyüğü var mı?

Var. Üreticinin aynı tablosunda 75x2 1/2, 90x3 ve 110x4 inç satırları da bulunuyor. Bunlar rafımızda durmuyor, siparişle temin ediliyor.

Neden iç dişli değil de bu?

Karşı ekipmanın ağzı içten dişliyse erkek uç gerekir. Ağız dıştan dişliyse aynı çapın iç dişli sürümü alınır; iki parça birbirinin yedeği değildir.

Sıkarken nelere dikkat etmeli?

Diş uygun malzemeyle sarılır ve parça gövdesinden karşı tutularak sıkılır. Sızdırmazlığı sarım sağlar; plastik gövde fazla kuvveti kaldırmaz.

Üretici hangi basınçları veriyor?

Üreticinin tablosu PN 20 boru için: 20 derecede 25,7 bar, 60 derecede 12,9 bar, 80 derecede 6,5 bar. Ek parçanın ölçü bazında ayrı bir değeri yayımlanmamış.

Kolide kaç adet geliyor?

Üreticinin ambalaj miktarı bu ölçüde 14 adet. Satış tek parça üzerinden yapılır, koli almak zorunda değilsiniz.

Aşağıdaki üç kalem aynı seriden ve aynı malzemeden. Birincisi ile ikincisi aynı çapta, yalnız dişin yönü ters; üçüncüsü ise aynı yönde ama iki çap ince. Yani önce karşı ağzın diş yönüne, sonra hattın borusuna bakılıyor.

Önce karşı ekipmanın ağzına bakın: içten dişli ve 2 inçse bu ürün girer. Ağız dıştan dişliyse aynı çapın iç dişli sürümüne geçin. Sonra hattın borusunu okuyun; 63 mm değilse o çapın kendi sürümü gerekir. Kaynak makinesinde 63 mm kovan ve maça bulunduğundan emin olun. Bir daha açılmayacak birleşimlerde doğrudan kaynak daha az bağlantı yüzeyi bırakır. Bu kalem su ve ısıtma hatları içindir.

Basınç ve sıcaklık satırları üreticinin PN 20 boru tablosundan alınmıştır; ek parçanın kendi basınç sınıfı ölçü bazında yayımlanmadığı için ayrı bir rakam yazılmadı. Parçanın adet ağırlığı, gövdesinin dış ölçüleri ve garanti süresi de yayımlanan belgelerde bulunmadığından boş bırakıldı. Boru iç çapı da tabloda yer almıyor; sayfada yalnız et kalınlığı verildi. Bu değerlerden birine projede ihtiyacınız olursa tedarikçiden teyit isteyip size aktarabiliriz.

KALDE 63x2 dış dişli rekor, 63 mm PPR hattı 2 inç içten dişli bir ağza vidalayan erkek uçlu geçiş parçasıdır. Kolektör gövdeleri, pompa çıkışları ve çelik hatta bağlanma noktalarında kullanılır. Üreticinin 63 mm satırındaki 24 saniye ısıtma, 29 mm kaynak derinliği ve 6 dakika bekleme değerleri bu ürün içindir; sipariş öncesinde karşı ağzın ölçüsü ve diş yönü doğrulanmalıdır.
