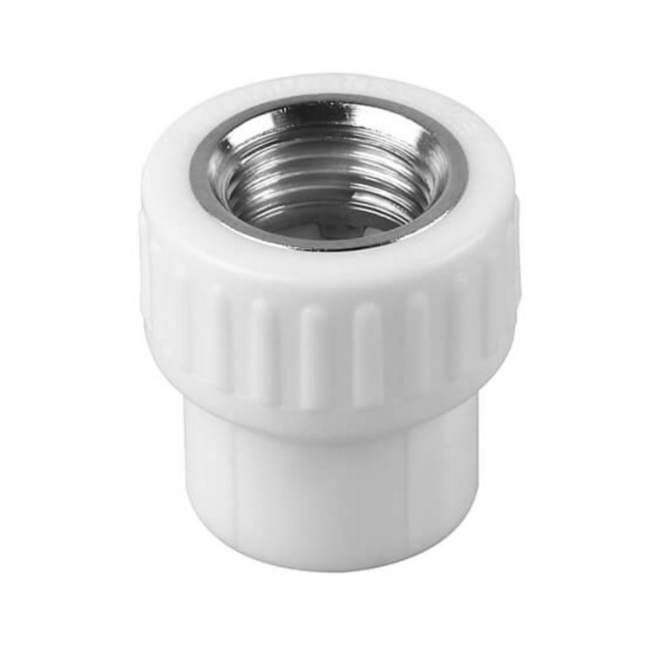

KALDE İÇ DİŞLİ REKOR 25x3/4''

Daireden banyoya, mutfağa ve kombiye giden kolların çapı 25 mm; bu üründe kaynak yüzü o çapa, dişli yüz 3/4 inç ağızlara oturur. 20'lik borudan gelen usta için tek fark burada: üreticinin çizelgesinde ısıtma süresi iki çapta da 7 saniye, ama soğuma 2 dakikadan 3 dakikaya, kaynak derinliği 16 mm'den 18 mm'ye çıkıyor.

Kesilmeden Açılan Tek Nokta

Isıtılarak birleştirilen PPR gövdede geri dönüş yoktur. Vidalı yüz, hattı kesmeden ayırmanın tek yoludur; cihaz ya da vana değişimi buradan yapılır.

Karşı Taraf Dışarıdan Dişli Olmalı

Bu gövdede diş iç yüzeydedir. Ona vidalanacak vana, nipel ya da cihaz ağzının dişi dışarıda olmalıdır; iki iç diş birbirini kavramaz.

Kaynak Değerleri Yayımlanmış

Üretici bu çap için ısıtma 7 saniye, birleştirme 4 saniye, soğuma 3 dakika ve 18 mm kaynak derinliği veriyor. Uç sıcaklığı 260°C ±10 olarak yazılı.

Pirinç Göbek, PPRC Gövde

Dişi taşıyan göbek pirinç, dış gövde polipropilen random kopolimer. İki malzemenin sınırı, bu üründe sıkma kuvvetinin nereye kadar gideceğini belirler.

Belgeler Ayrı Ayrı Listeli

Üretici boru ve ek parça için TS EN ISO 15874-2 ile -3, DVGW, AENOR ve CSTB belgelerini sıralıyor. Ek parçaların tanımı DIN 16962 üzerinden veriliyor.

Sıcak Hat Uzama Payı İster

Üretici PPR için 1,5×10⁻⁴ K⁻¹ genleşme katsayısı veriyor ve 10 metre boruda 50 derece farkın 75 mm uzama yaptığını örnekliyor. Askı düzeni buna göre kurulur.

Cihazın Ağzına Vidalanan Uç

Kombi, boyler ya da şofben bağlantısında hat cihazın ağzına vidalanarak biter. O ağız 3/4 inçse geçişi bu parça yapar.

Dağıtım Öncesi Ayrılma

Kollektöre giren besleme borusunun sökülebilir olması, kollektör ya da vana grubu yenilendiğinde boruyu yerinde bırakır.

Islak Hacme Giden Gövde

Daire içinde ıslak hacimlere giden kollar bu çapla çekilir; kol üzerindeki ara musluk ve filtre önlerinde vidalı bağlantı kullanılır.

Yenileme İşinin Sınırı

Yenileme işlerinde hattın bir bölümü çelik kalabiliyor. Bu parçanın dişli yüzü, plastik tarafı mevcut borunun dişine bağlamaya yarar.

Vidalanacak ağız 1/2 inçse bu parça dönmez; hat 20 mm ile geliyorsa 20x1/2 sürüm kullanılır. Ağız 1 inçse 32x1 sürüme geçilir. Kaynak yüzü yalnız 25 mm boruya oturur; hat 32 mm ile çekildiyse 32x3/4 sürüm alınır. Karşı elemanın dişi de içeri bakıyorsa iki parça birbirine tutunmaz, orada dış dişli sürüm gerekir. İleride hiç açılmayacağı belli olan ara birleşimlerde vidalı bağlantı fazladan bir sızdırmazlık yüzeyi demektir; oralarda düz kaynak tercih edilir. Bu kalem su ve ısıtma tesisatı içindir, gaz hattının malzemesi ve denetimi ayrıdır.

KALDE İç Dişli Rekor 20x1/2''

Hat 20 mm ile çekildiyse ve vidalanacak ağız 1/2 inçse rafımızdaki karşılığı budur.

KALDE İç Dişli Rekor 32x3/4''

Diş yine 3/4 inç ama boru 32 mm ise kaynak yüzü bir üst çapa geçer.

KALDE Dış Dişli Rekor 25x3/4''

Aynı ailenin dış dişli sürümü; üretici listesinde 25 x 3/4 inç olarak yer alıyor ve rafımızda duruyor.

KALDE Erkek Nipel 25x3/4''

Üreticinin erkek nipel tablosunda 25 x 3/4 inç satırı bulunuyor; dışarıdan dişli olduğu için bu gövdeye vidalanır.

KALDE Erkek Küresel Vana 25x3/4''

Üreticinin erkek küresel vana tablosunda 25 x 3/4 inç satırı var; vana doğrudan bu parçaya bağlanabilir.

Uymayan tek durum nettir: dişi içeri bakan bir elemanı bu ürüne bağlayamazsınız. Yukarıdaki kalemler üreticinin kendi ölçü tablolarında 3/4 inç dişle listelendiği için yazıldı; başka marka ve modellerde belirleyici olan yine dişin ölçüsü ve yönüdür.

Ölçüyü Sipariş Öncesi Okuyun

Vidalanacak vana ya da cihaz ağzının 3/4 inç ve dışarıdan dişli olduğu yerinde görülür. Bu iki bilgi tutmadan parça alınmaz.

Boruyu Eksene Dik Kesin

Üretici boruyu boru makasıyla eksene dik kesmeyi ve kaynak yüzeylerinin temiz olmasını şart koşuyor.

Boru Ucuna 18 mm İşaretleyin

Bu çapta kaynak derinliği 18 mm. Mesafe boru ucuna işaretlenirse parça ne eksik ne fazla girer.

7 Saniye Isıtın, Döndürmeden İtin

Uç 260°C ±10 iken boru ve parça 7 saniye ısıtılır, 4 saniyelik birleştirme süresinde döndürülmeden bastırılır.

3 Dakika Dolmadan Yüklemeyin

20'lik borudaki 2 dakikalık soğuma bu çapta 3 dakikaya çıkıyor. Süre dolmadan hatta basınç verilmez.

Sızdırmazlığı Sarımla Sağlayın

Diş uygun malzemeyle sarılır, elle sıkılıp anahtarla tamamlanır. Plastik gövdede fazla kuvvet kalıcı gerilme bırakır.

25 mm, 20'likten gelen alışkanlığın en çok yanılttığı basamak. Üreticinin çizelgesinde ısıtma süresi iki çapta da 7 saniye; değişen soğuma ve derinlik. Aynı ritimle çalışan ekip boruyu 2 mm eksik itiyor ya da 2 dakikada basınç verip sızıntıyı birkaç gün sonra buluyor. İkinci konu sıkma: göbek pirinç, gövde plastik. Diş sarıldıktan sonra elle sıkıp anahtarla bir tur alınır; kuvvetle sızdırmazlık aranırsa çatlak gövdenin içinde kalır ve montaj günü fark edilmez. Üçüncüsü uzunluk: üretici 10 metre boruda 50 derece farkın 75 mm uzama yaptığını yazıyor, kol uzunsa askı ve kelepçe düzeni kurulmadığında yük doğrudan bu parçanın üstüne biner. Bizim uygulamamızda tek musluk ya da tek makine besleyen uçlar 20 mm ile, iki ile dört çıkışı olan banyo ve mutfak kolları 25 mm ile çekiliyor; kol uzadıkça ve şebeke basıncı düştükçe bu aralık bir üst çapa kayıyor. Kaynak işlemi uygun makine ve uçla, işi bilen bir tesisatçı tarafından yapılır.

Bu ölçü rafımızda en çok hareket eden rekor ve gelen siparişlerin çoğu kombi bağlantısı için. İki satırla hallolur: hattın boru çapı ve cihazın ağzı. İkisi 25 mm ve 3/4 inç ise doğru parça bu. Üreticinin kaynak çizelgesini ilk kez bu sayfaya yazabildik; 7 saniye ısıtma, 18 mm derinlik ve 3 dakika soğuma sahada göz kararı yapılan üç şeydi. Sıkma tarafında da şunu söyleyelim: gövde plastik, göbek pirinç, sızdırmazlığı sarım malzemesi sağlar, kuvvet değil. Ölçüden emin değilseniz hattın çapını ve ağzın diş ölçüsünü yazıp gönderin, birlikte bakalım.

25 mm boruya hangi diş gider?

Üretici kataloğunda 25 mm gövde 1/2, 3/4 ve 1 inç dişlerle listeleniyor. Belirleyici olan boru değil, vidalanacak ağzın ölçüsüdür.

Kaç saniye ısıtmak gerekir?

Üreticinin çizelgesinde bu çap için ısıtma 7 saniye, birleştirme 4 saniye, soğuma 3 dakika, kaynak derinliği 18 mm ve uç sıcaklığı 260°C ±10 yazıyor.

Kaç bara kadar dayanır?

Üretici basınç değerlerini PN 20 boru üzerinden veriyor: 20 derecede 25,7 bar, 60 derecede 12,9 bar, 80 derecede 6,5 bar. Ek parça için ölçü bazında ayrı bir değer yayımlanmamış.

Dişli göbek hangi malzemeden?

Üretici PP-R ek parçalarında pirinç insert kullandığını yazıyor. Sızdırmazlık dişe sarılan malzemeyle sağlanır; plastik gövde aşırı sıkmayı kaldırmaz.

İçme suyu hattında kullanılır mı?

Üretici seriyi sıcak ve soğuk su ile ısıtma tesisatı için tanımlıyor, içme suyu uygulamasında su sıcaklığının 80 dereceyi geçmemesi gerektiğini belirtiyor.

İç dişli mi dış dişli mi almalıyım?

Vidalanacak elemanın dişi dışarıdaysa iç dişli olan bu ürün, içerideyse dış dişli sürüm alınır. İki parça birbirinin yedeği değildir.

Üç kalem de aynı seriden, aynı malzemeden ve aynı diş yönünden. Fark üç yerde toplanıyor: kaynak yüzünün çapı, dişli yüzün ölçüsü ve o çapın kaynak çizelgesindeki süreleri. Hattın borusu ile ağzın dişi birlikte okunduğunda seçim tek satıra iniyor.

Sipariş vermeden iki şey okuyun: hattın boru çapı ve vidalanacak ağzın diş ölçüsü. 25 mm ile 3/4 inç bir arada çıkıyorsa doğru kalem bu üründür. Boru 20 mm ise bir alt, 32 mm ise bir üst çapa geçin. Ağzın dişi içeriye bakıyorsa dış dişli sürüm alınır. Hiç açılmayacak ara birleşimlerde düz kaynak daha az bağlantı yüzeyi bırakır. Ürün su ve ısıtma tesisatı içindir.

Yukarıdaki basınç ve sıcaklık değerleri üreticinin PN 20 boru tablosundan; ek parçanın kendi basınç sınıfı ölçü bazında yayımlanmadığı için ayrı bir rakam yazılmadı. Adet ağırlığı, gövdenin dış ölçüleri ve garanti süresi de üreticinin yayımladığı belgelerde yer almadığından boş bırakıldı. Bu değerlerden birine projede ihtiyacınız olursa tedarikçiden yazılı teyit alıp iletiriz.

KALDE 25x3/4 iç dişli rekor, 25 mm PPR kolu 3/4 inç dişli bir ağza bağlayan vidalı geçiş parçasıdır. Kombi, kollektör ve ıslak hacim kollarının girişinde kullanılır. Üreticinin kaynak çizelgesindeki 7 saniye ısıtma, 18 mm derinlik ve 3 dakika soğuma değerleri bu çap içindir; sipariş öncesinde vidalanacak ağzın ölçüsü ve diş yönü kontrol edilmelidir.
