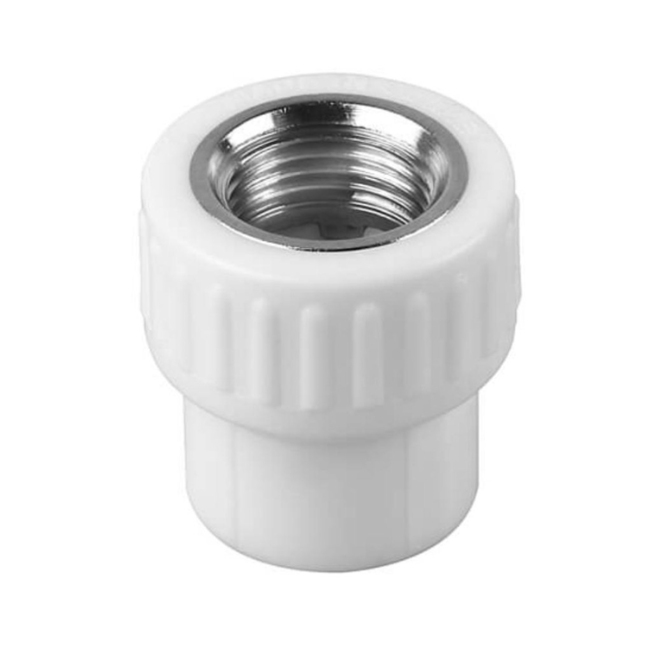

KALDE İÇ DİŞLİ REKOR 40x1 1/4''

Rakor rafımızın en büyük çapı. 40 mm hattı 1 1/4 inç dişe bağlar ve bu eşleşme ailenin kendi sıralamasında birbirine denk gelen ikilidir; ölçü sürprizi çıkarma ihtimali küçük çaplara göre daha düşüktür.

Büyük Çapta Hata Pahalıya Patlar

Ayrılabilir nokta bırakılmamış 40'lık bir hatta müdahale, ince kollara göre daha çok kesme, daha çok yeniden kaynak ve daha uzun su kesintisi demektir. Rekorun karşılığını en net verdiği çap budur.

Ana Hat ile Cihaz Arasındaki Sınır

40 mm ile taşınan su, bir noktada dişli ağızlı bir ekipmana teslim edilir. O teslim noktasının ayrılabilir olması, ekipman değişimini hattan bağımsız hale getirir.

Diş İçeride, Karşılığı Dışarıda

Bu üründe diş gövdenin iç yüzeyindedir. Karşısına 1 1/4 inç dış dişli bir eleman gelir; dış dişli sürüm ayrı kalem olarak satılır.

40 ile 1 1/4 Birbirinin Karşılığı

Ailenin ölçü sıralamasında 20 mm ile 1/2 inç, 25 mm ile 3/4 inç, 32 mm ile 1 inç eşleşir. Sıranın bir üst basamağı 40 mm ile 1 1/4 inçtir.

PPRC Hammadde Tanımı

Üretici bu grubu polipropilen random kopolimerden ürettiğini, ISO 15874, DIN 8077 ve DVGW belgelerine uygun çalıştığını yazıyor.

Sıcak Su, Soğuk Su ve Basınçlı Hava

Üreticinin tarifinde grup sıcak ve soğuk su tesisatı için tanımlanıyor; basınçlı hava testlerindeki davranışı nedeniyle endüstriyel kullanım da kapsam içinde gösteriliyor.

Isıtma Merkezinin Girişi

Duvar tipi kaskad, yer tipi kazan ya da boyler grubunun besleme ve dönüş ağızları bu çapa yakın olur. Grubun önünde ayrılabilir birleşim bırakmak, cihaz değişiminde hattı korur.

Dairelere Ayrılmadan Önce

Kolonun toplandığı ya da katlara ayrıldığı gövde hatlarında 40 mm sık kullanılır. Buradaki birleşimin açılabilir olması, tüm koldaki suyu boşaltmadan iş yapmayı sağlar.

Titreşimli Ekipmanlar

Pompa ve hidrofor gruplarının bakım ihtiyacı diğer parçalardan yüksektir. Emiş ve basma ağızlarının önündeki ayrılabilir birleşim, sökme işini dakikalarla ölçülür hale getirir.

Zorunlu Değişen Parçalar

Ana kesme vanası ve sayaç gibi elemanlar hattın en çok dokunulan noktalarıdır; öncesine ayrılabilir birleşim konması yerleşik bir uygulamadır.

Boru 32 mm ise bu ürün oturmaz; o hatta 32'lik sürümlerden biri gider. Karşı taraftaki ağız 1 inç ya da 1 1/2 inçse yine ölçü tutmaz, diş karşılığı birebir aynı olmalıdır. Karşı elemanın dişi içerideyse bu üründe değil dış dişli sürümde karar kılınır. Hiç açılmayacak ara birleşimlerde doğrudan kaynak yapmak hem daha ucuz hem de daha az sızdırma yüzeyi bırakır. Bu kalem su tesisatı içindir, doğalgaz hattında yeri yoktur.

KALDE İç Dişli Rekor 32x1''

Boru 32 mm ile geliyorsa sıradaki bir alt basamak bu üründür.

KALDE İç Dişli Rekor 25x3/4''

25 mm gövde hatlarında kullanılan iki basamak alttaki ölçüdür.

Yukarıdaki hammadde ve belge satırları, üreticinin PPRC ailesinin tamamı için yazdığı ortak tanımdan alınmıştır. Tek tek ölçüler için ayrıca yayımlanmış bir teknik föy bulamadık. Bu yüzden işletme basıncı, üst sıcaklık sınırı, dişli göbeğin metal cinsi, adet ağırlığı ve gövdenin dış ölçüleri burada rakamla yazılmadı. Bu değerlerden birine projede ihtiyacınız varsa tedarikçiden yazılı teyit alıp size iletebiliriz.

Makine Ucunun Ölçüsünü Kontrol Edin

40 mm, elde taşınan küçük kaynak makinelerinin uç setinde bulunmayabilir. İşe başlamadan uygun çaptaki kovan ve maça ucunun elinizde olduğunu görmek gerekir.

Kesimi Dik ve Çapaksız Yapın

Çap büyüdükçe eğri kesimin bıraktığı boşluk da büyür. Uç makasla ya da uygun kesiciyle dik alınır, ağız temizlenir.

Isıtma Süresini Çapa Göre Alın

PPR kaynağında ısıtma süresi boru çapıyla birlikte uzar. Süre, makinenin ve üreticinin verdiği tablodan okunur; küçük çaptaki alışkanlıkla uygulanan süre 40 mm için yetersiz kalır.

Parçayı Düz İtin

Isınmış yüzeyler burularak değil, tek yönde bastırılarak birleştirilir. Büyük çapta burma hareketi eriyiği daha çok deforme eder.

Soğuma Payını Uzun Tutun

Kalın et kalınlığı daha geç soğur. Basınç, birleşim tamamen kararıp sertleşene kadar verilmemelidir.

Dişi Sıkarken Ölçüyü Zorlamayın

Sızdırmazlık, dişin uygun malzemeyle sarılmasıyla sağlanır. Aşırı sıkma plastik gövdede kalıcı gerilme bırakabilir.

40 mm ile çalışırken en çok karşılaştığımız iki durum var. Birincisi kaynak makinesi: küçük çaplarla iş gören bir set 40'lık uç taşımıyorsa, malzeme sahada olsa bile montaj o gün bitmiyor. Ürünü sipariş ederken uç setine de bakmak zaman kazandırıyor. İkincisi ise ayrılabilir nokta planı. Ana hat çekilirken "buraya gerek olmaz" denilen yerler, birkaç yıl sonra pompa ya da vana değişiminde hattın kesildiği yerler oluyor. Isıtma merkezi girişi, pompa grubu önü ve ana vana çevresi baştan rekorlu bırakıldığında sonraki müdahaleler kaynaksız yapılabiliyor. Bir de iç diş ile dış dişin gözle ayırt edilmesi büyük çapta daha zor; kutu üstündeki tanımı okumadan almamak gerekiyor.

40 mm boruya hangi diş ölçüsü gider?

Bu ailede 40 mm ile 1 1/4 inç birbirine denk gelir. Bağlanacak ekipmanın ağzı farklı bir ölçüdeyse araya ayrı bir geçiş elemanı girer.

Kaynak için özel bir uç gerekiyor mu?

Evet, her çapın kendi kovan ve maça ucu vardır. 40 mm uç, küçük çaplar için hazırlanmış uç setlerinde her zaman bulunmaz.

Dış dişli sürümün yerine geçer mi?

Kullanılamaz. Diş yönü birleşimin hangi tarafta olduğunu belirler; iki sürüm birbirini tamamlar, birbirinin alternatifi değildir.

Kaç bar basınca dayanır?

Ölçü bazında yayımlanmış bir basınç değeri bulamadığımız için sayfada rakam yazmıyoruz. Projeniz için gerekiyorsa tedarikçiden yazılı olarak sorup iletebiliriz.

Hangi belgelere göre üretiliyor?

Üretici PPRC ailesi için ISO 15874, DIN 8077 ve DVGW belgelerine uygunluk bildiriyor; tavsiye edilen şartlarda ömrü 50 yılın üzerinde tarif ediyor.

Doğalgaz hattında kullanılır mı?

Hayır. Bu grup su tesisatı için tanımlı. Gaz tesisatının malzeme listesi ve denetimi tamamen ayrıdır.

Aşağıdaki üç kalem aynı seriden; hammadde, diş yönü ve kullanım alanı üçünde de ortak. Ayrıştıkları tek yer boru çapı ile diş ölçüsünün hangi basamakta buluştuğu. Seçim, hattın çapı belirlendikten sonra kendiliğinden çıkar.

Önce hattın boru çapını yazın, sonra bağlanacak ekipmanın diş ağzını. 40 mm ve 1 1/4 inç bir arada geliyorsa doğru kalem bu üründür. Boru 32 mm ise bir alt, 25 mm ise iki alt basamağa inin. Ekipmanın dişi içerideyse bu değil dış dişli sürüm alınır. Açılması hiç düşünülmeyen ara noktalarda kaynak birleşimi tercih edilir. Ürün su tesisatı içindir; doğalgaz uygulamalarında kullanılmaz.

KALDE 40x1 1/4'' iç dişli rekor, 40 mm PPR hattı 1 1/4 inç dişli bir ekipmana bağlayan ayrılabilir birleşim elemanıdır. Kazan dairesi, pompa grubu ve ana vana çevresi gibi ileride açılacak noktalarda yerini alır. Sipariş öncesinde karşı ağzın diş yönünü kontrol etmenizi öneririz.
