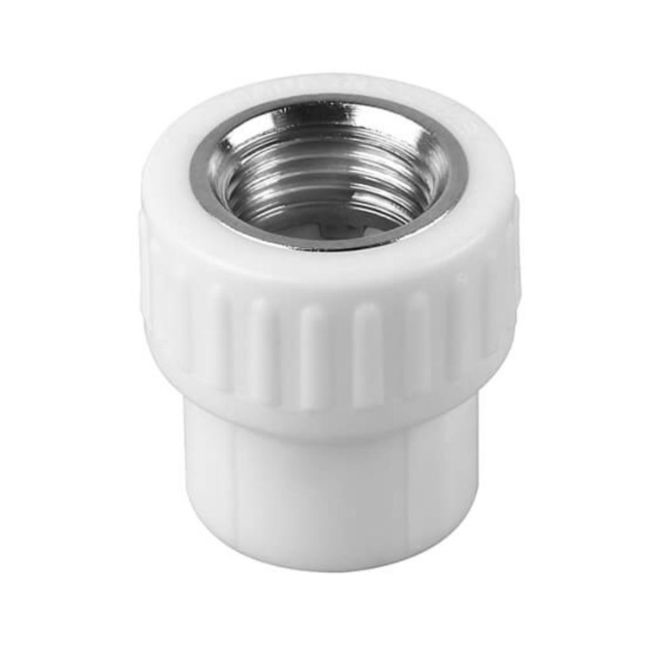

KALDE İÇ DİŞLİ REKOR 50x1 1/2''

Rakor rafımızın en kalın basamağı. Kolon, bina girişi ve makine dairesi gibi kesintisi pahalı yerlerde, kaynaklı hattı sonradan açabilmek için konur. Kaynak süresi ve soğuma payı ailenin en uzunudur.

Kesinti Tek Daireyi Değil Kolonu Vurur

50 mm hat, arkasındaki bütün kullanıcıları besler. Buradaki bir birleşimi kesmek gerektiğinde sadece o noktanın değil, o kolona bağlı herkesin suyu durur.

Anahtar Ölçüsü Büyür

1 1/2 inç somunu sıkmak ve açmak için ince kollarda kullanılan el aletleri yetmez. Montaj planlanırken uygun ağızda boru anahtarının bulunması gerekir.

Diş İçeride Kalır

Vidalanan yüzeyde diş gövdenin iç tarafındadır. Karşı elemanın dişi dışarıda olmalıdır; ters durumda parça bağlanmaz.

Merdivenin Üst Ucu

Ailenin ölçü sırasında 32 mm ile 1 inç, 40 mm ile 1 1/4 inç yan yana gelir. Bir sonraki adım 50 mm ile 1 1/2 inçtir.

Hammadde Tanımı Değişmiyor

Üretici bütün PPRC grubu için aynı malzemeyi bildiriyor: polipropilen random kopolimer, ISO 15874, DIN 8077 ve DVGW belgelerine göre üretim.

Su Hattı Ürünü

Grup sıcak ve soğuk su tesisatı için tarif ediliyor; basınçlı hava gibi endüstriyel uygulamalar da üretici tarafından kapsam içinde gösteriliyor.

Sayaç ve Ana Kesme Öncesi

Binaya giren hattın ilk elemanları en çok dokunulan parçalardır. Öncesinde vidalı bir birleşim olması, sayaç ya da vana değişimini boru kesmeden bitirir.

Kazan ve Boyler Grubu

Isıtma merkezinde cihazlar hattan daha kısa ömürlüdür. Grup girişine konan vidalı birleşim, cihaz yenilendiğinde borularının aynı kalmasını sağlar.

Basma Hattının Başı

Hidrofor grubunun basma tarafı hem titreşim alır hem de bakım gerektirir. Bu noktadaki birleşimin açılabilir olması müdahale süresini kısaltır.

PPR ile Çelik Hattın Sınırı

Mevcut binalarda kolonun bir kısmı metal olabilir. Dişli yüz, PPR tarafını metal tarafa bağlamak için kullanılan geçiş noktasıdır.

Hat 40 mm ile geliyorsa parça oturmaz; o çapın kendi sürümü kullanılır. Karşı ağız 1 1/4 inç ya da 2 inçse diş tutmaz, ölçü birebir eşleşmelidir. Bağlanacak parçanın dişi de içeriye bakıyorsa iki iç diş birbirine tutunmaz; o durumda dış dişli sürüm alınır. Duvar içinde kalacak ve bir daha görülmeyecek birleşimlerde vidalı bağlantı yerine doğrudan kaynak tercih edilir. Ürün su tesisatı içindir, doğalgaz tesisatında kullanılmaz.

KALDE İç Dişli Rekor 40x1 1/4''

Hat 40 mm ile çekildiyse merdivenin bir alt adımı budur.

KALDE İç Dişli Rekor 32x1''

Daire içi ana kollarda karşımıza çıkan iki alt adımdır.

Yukarıdaki hammadde ve belge satırları üreticinin PPRC ailesinin bütünü için verdiği ortak tanımdan alınmıştır; tek tek ölçüler için ayrı yayımlanmış teknik föy bulunamadı. Bu nedenle işletme basıncı, üst sıcaklık sınırı, dişli göbeğin metal cinsi, adet ağırlığı ve gövde dış ölçüleri sayfada rakamla verilmedi. Ayrıca ailenin ölçü merdiveninde 20, 25, 32 ve 40 mm basamaklarının diş karşılıklarını katalog kaydından teyit edebildik; 50 mm ile 1 1/2 inç eşleşmesini aynı sıranın devamı olarak yazdık, üreticiye ait yayımlanmış bir liste üzerinden değil. Projeniz kesin değer gerektiriyorsa tedarikçiden yazılı teyit alıp iletebiliriz.

Karşı Ağzı Yerinde Görün

Vidalanan yüz 1 1/2 inç. Bağlanacak vana, filtre ya da cihaz ağzının aynı ölçüde ve dışarıdan dişli olduğu, sipariş verilmeden yerinde kontrol edilir.

Boruyu Sabitleyerek Kesin

Kalın boru elde döner ve kesim eğri çıkar. Kesme işlemi boru sabitlenerek yapılır, ağız temiz ve kuru bırakılır.

Isıtma Süresini Tablodan Alın

Kaynak süresi çapla birlikte uzar ve bu ailenin en uzun süresi bu basamaktadır. Süre, kaynak makinesinin ve üreticinin verdiği çizelgeden okunur.

Parçayı Destekleyerek İtin

Ağır parça ısınmış birleşimi kendi ağırlığıyla eğebilir. Birleştirme sırasında hem boru hem parça desteklenir, dönme hareketi yapılmaz.

Soğuma Bitmeden Yüklemeyin

Et kalınlığı arttıkça soğuma uzar. Birleşim tamamen sertleşmeden hatta basınç verilmez ve parçaya ağırlık bindirilmez.

Askı Aralığını Gözden Geçirin

Su dolu 50 mm hat kendi başına ağırdır. Kelepçe ve askıların, birleşimin üzerine yük binmeyecek biçimde yerleştirilmesi gerekir.

Bu çapta yaşanan sorunların çoğu montaj gününden önce başlıyor. En sık karşılaştığımız üç konu şu: birincisi el aleti, çünkü 1 1/2 inç somuna uygun ağızda anahtar aracın içinde yoksa iş yarım kalıyor. İkincisi askı düzeni; su dolu kalın hat, kaynak henüz tam kararmadan üstüne yük binerse birleşim yerinde küçük bir açı yapıyor ve o açı zamanla sızıntıya dönüşüyor. Üçüncüsü de karşı ağzın yönü: kolon üzerinde çalışırken diş içeride mi dışarıda mı sorusu gözle hızlı geçiliyor, sonra yanlış parça sahaya geliyor. Kalın hatta yapılan bir yanlış sipariş, ince kollardaki gibi yedek kutusundan tamamlanamıyor.

50 mm boruya hangi diş gelir?

Ailenin ölçü sırasında 50 mm basamağının karşılığı 1 1/2 inçtir. Bağlanacak ekipmanın ağzı başka bir ölçüdeyse araya ayrı bir geçiş parçası girer.

Neden düz kaynak yerine vidalı birleşim?

Kaynak birleşimi kalıcıdır ve açılması için boru kesmek gerekir. Vidalı birleşim, ileride değişecek ekipmanların önünde hattı korumak için tercih edilir.

Dişi keten ya da bantla mı sarmalı?

Sızdırmazlık malzemesinin seçimi uygulamaya göre değişir ve üretici bu ölçü için ayrı bir talimat yayımlamıyor. Aşırı sıkmadan kaçınmak plastik gövde için önemlidir.

Kaç bar dayanır, kaç dereceye çıkar?

Ölçü bazında yayımlanmış bir değer bulamadığımız için sayfada rakam yazmıyoruz. İhtiyaç halinde tedarikçiden yazılı olarak sorup size iletiriz.

Hangi belgelere göre üretiliyor?

Üretici PPRC ailesi için ISO 15874, DIN 8077 ve DVGW belgelerine uygunluk bildiriyor; tavsiye edilen kullanım şartlarında ömrü 50 yılın üzerinde tarif ediyor.

Doğalgazda kullanılabilir mi?

Hayır. Bu grup su tesisatı için tanımlıdır. Gaz tesisatının malzemesi, uygulaması ve denetimi ayrı bir konudur.

Aşağıdaki üç kalem aynı seriden ve aynı malzemeden. Ayrıştıkları tek nokta, ölçü merdiveninde hangi basamakta durdukları. Hattın boru çapı belli olduğunda doğru satır kendiliğinden işaretlenir.

Kâğıda iki şey yazın: hattın boru çapı ve bağlanacak ekipmanın diş ağzı. 50 mm ile 1 1/2 inç bir arada çıkıyorsa doğru kalem bu üründür. Boru 40 mm ise bir alt, 32 mm ise iki alt basamağa geçin. Ekipmanın dişi içerideyse dış dişli sürüm alınır. Bir daha açılmayacak birleşimlerde kaynak daha ekonomiktir. Ürün su tesisatı içindir, gaz hatlarında yeri yoktur.

KALDE 50x1 1/2'' iç dişli rekor, 50 mm PPR hattı 1 1/2 inç dişli bir ekipmana bağlayan vidalı birleşim parçasıdır. Bina girişi, makine dairesi ve hidrofor çevresi gibi kesintisi pahalı noktalarda kullanılır. Sipariş öncesi karşı ağzın ölçüsü ve diş yönü kontrol edilmelidir.
