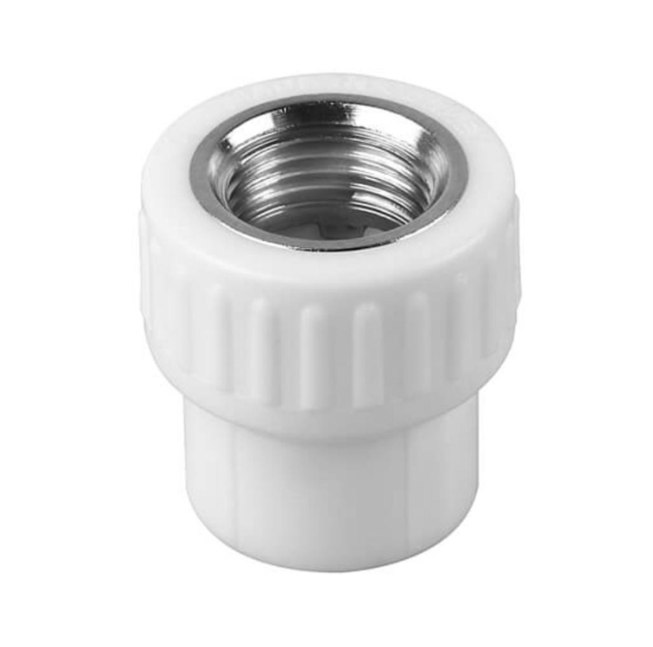

KALDE İÇ DİŞLİ REKOR 63x2''

Ölçü sıralamasının son halkası. Bina ve tesis besleme hatlarında, kaynaklı bir gövdeyi sonradan anahtarla açabilmek için konur. Bu çapta kaynak artık elde tutulan makineyle değil, tezgâha sabitlenmiş makineyle yapılır.

Sıralamanın Bittiği Yer

PPRC rekor ailesi 20 mm ile başlar ve 63 mm ile biter. Diş tarafında da 2 inç listenin son değeridir; daha büyüğü bu ürün grubunda yer almaz.

Kaynak Tezgâh İşi Olur

Bu kalınlıkta parça elde tutularak ısıtılamaz. Kovan ve maça, sabit gövdeli makineye takılır, boru ve parça kızaklar üzerinde hizalanarak birleştirilir.

İki Kişilik Montaj

63 mm boru ve bu parça birlikte ağır bir yük oluşturur. Hizalama ve bastırma işini tek kişinin yapması, birleşimin eğri kalmasına yol açar.

Diş Gövdenin İçinde

Vidalanan yüzeydeki diş içeri bakar. Karşısına 2 inç dış dişli bir eleman gelir; her iki tarafın da içten dişli olduğu durumda bağlantı kurulamaz.

Aynı Malzeme Tanımı

Üretici bütün PPRC serisi için tek bir hammadde tarifi veriyor: polipropilen random kopolimer, ISO 15874, DIN 8077 ve DVGW belgelerine göre üretim.

Su Hattında Kullanılır

Seri sıcak ve soğuk su tesisatı için tanımlanıyor. Üretici basınçlı hava dahil endüstriyel kullanımı da kapsam içinde gösteriyor.

Çıkış Hattının İlk Noktası

Su deposu ya da tank çıkışında hattın açılabilir olması, temizlik ve bakım işlerinde gövdeyi kesmeden çalışmayı mümkün kılar.

Grup Bağlantı Ağızları

Çok pompalı grupların toplama ve dağıtma gövdeleri bu çapa yaklaşır. Bağlantı ağızlarının vidalı olması, pompa yenilendiğinde gövdeyi korur.

Blokların Ayrıldığı Yer

Tek hattın birden fazla bloğa ya da bölüme ayrıldığı noktada, ayrım öncesi vidalı birleşim bırakmak müdahaleyi tek bölümle sınırlar.

Sezonluk Sökülen Bağlantılar

Sulama tesisatında ana hattın sezon sonunda ayrılması gerekebilir. Vidalı birleşim bu işi kaynak gerektirmeden yapar.

Hattın çapı 50 mm ise bu parça takılmaz, o çapın kendi sürümü gerekir. Karşı ağız 1 1/2 inç ya da daha küçükse diş kavramaz. Bağlanacak elemanın dişi de içeri bakıyorsa aradaki bağlantı kurulamaz, dış dişli sürüm seçilir. Elinizdeki kaynak makinesi 63 mm kovan taşımıyorsa parça sahada beklemek zorunda kalır. Bir daha açılmayacak gövde birleşimlerinde vidalı bağlantı yerine doğrudan kaynak hem ucuz hem sağlam çözümdür. Ürün su tesisatı içindir, doğalgaz hattında kullanılmaz.

KALDE İç Dişli Rekor 50x1 1/2''

Gövde 50 mm ile çekildiyse sıralamada hemen alttaki üründür.

KALDE İç Dişli Rekor 40x1 1/4''

Isıtma merkezi ve ana kollarda kullanılan iki alttaki ölçüdür.

Buradaki hammadde ve belge satırları, üreticinin PPRC serisinin tümü için yazdığı ortak tanımdan alınmıştır. Tekil ölçüler için ayrıca yayımlanmış bir teknik föy bulunamadı. Bu sebeple işletme basıncı, üst sıcaklık sınırı, dişli göbeğin metal cinsi, adet ağırlığı ve gövdenin dış ölçüleri burada rakamla yazılmadı. Projenizde bu değerlerden biri şart koşuluyorsa tedarikçiden yazılı teyit alıp size iletiriz.

Makineyi ve Kovanı Önceden Ayarlayın

63 mm kovan ve maça her sette bulunmaz. Uçların takılı, makinenin sabit ve çalışır durumda olduğu, malzeme sahaya inmeden görülmelidir.

Karşı Ağzın Ölçüsünü Yerinde Okuyun

Vidalanan yüz 2 inç. Bağlanacak vana, kolektör ya da pompa ağzının aynı ölçüde ve dışarıdan dişli olduğu sipariş öncesinde teyit edilir.

Kesimi Sabit Tezgâhta Yapın

Kalın boru elde tutulunca kesim eğri çıkar. Boru mengeneyle ya da kızakla sabitlenir, ağız temiz ve kuru bırakılır.

Isıtma Süresini Çizelgeden Okuyun

Isıtma süresi çapla birlikte artar ve bu ölçü serinin en uzun süresini ister. Süre, makinenin ve üreticinin verdiği çizelgeden alınır.

Hizayı Bozmadan Bastırın

Isınmış parçalar tek eksende, döndürülmeden bastırılır. Ağır parçada hizanın kaçması eriyik yüzeyi bozar.

Soğuma Bitene Kadar Yük Vermeyin

Kalın cidar geç soğur. Birleşim sertleşmeden hatta basınç verilmez, parçanın üstüne boru ağırlığı bindirilmez.

Bu ölçüde işi zorlaştıran şey çoğu zaman parça değil, hazırlık. Sahaya inen ekibin makinesinde 63 mm kovan yoksa gün boşa gidiyor; bu yüzden malzeme siparişiyle birlikte uç setini de sormak alışkanlık haline gelmeli. İkinci konu hiza: ağır boru ısındıktan sonra kendi ağırlığıyla aşağı kaçıyor, iki kişi olmadan düz bastırmak zor. Üçüncüsü de zamanlama; kalın cidar geç soğuduğu için acele edip basınç verilen hatlarda sızıntı birkaç gün sonra ortaya çıkıyor. Son olarak sipariş tarafı: bu ölçüde yanlış alınan parça ince kollardaki gibi kenara ayrılıp başka yerde kullanılamıyor, o yüzden karşı ağzın hem ölçüsünü hem diş yönünü not alıp öyle sipariş vermek gerekiyor.

63 mm boruya kaç inç diş gelir?

PPRC sıralamasında 63 mm basamağının karşılığı 2 inçtir ve bu seride daha büyük bir diş ölçüsü yer almaz.

Elimdeki kaynak makinesi yeter mi?

63 mm için ayrı kovan ve maça gerekir; küçük çaplara göre hazırlanmış el makinelerinde bu uçlar bulunmaz. İşten önce set kontrol edilmelidir.

Bu parça tek kişiyle takılır mı?

Önerilmez. Isınmış birleşimin hizasını korumak ve ağır boruyu desteklemek için iki kişi çalışması gerekir.

Neden basınç değeri yazmıyorsunuz?

Tekil ölçüler için yayımlanmış bir teknik föy bulamadık. Doğrulanmamış rakam yazmak yerine boş bırakmayı, gerektiğinde tedarikçiden teyitli getirmeyi tercih ediyoruz.

Hangi belgeler bildiriliyor?

Üretici PPRC serisi için ISO 15874, DIN 8077 ve DVGW belgelerine uygunluk belirtiyor; tavsiye edilen şartlarda ömrü 50 yılın üzerinde tarif ediyor.

Gaz hattında yeri var mı?

Yok. Bu seri su tesisatı için tanımlıdır. Gaz tesisatı ayrı malzeme, ayrı uygulama ve ayrı denetim gerektirir.

Aşağıdaki kalemler aynı seriden, aynı malzemeden ve aynı diş yönünden. Aralarındaki tek fark sıralamada hangi basamakta durdukları. Hattın çapı belirlendiğinde doğru satır kendiliğinden ortaya çıkar.

Önce boru çapını okuyun: 63 mm ise bu ürün doğru, 50 mm ise bir alt, 40 mm ise iki alt basamağa geçin. Sonra karşı ağzın ölçüsüne bakın; 2 inç dışında bir değer çıkarsa parça oturmaz. Üçüncü olarak dişin yönünü kontrol edin, karşı taraf dışarıdan dişli olmalı. Hiç açılmayacak gövde birleşimlerinde doğrudan kaynak tercih edilir. Ürün su tesisatı içindir, gaz hatlarında kullanılmaz.

KALDE 63x2'' iç dişli rekor, 63 mm PPR hattı 2 inç dişli bir ekipmana bağlayan açılabilir bağlantı elemanıdır. Depo çıkışı, hidrofor kolektörü, site dağıtımı ve sulama ana hattı gibi yerlerde kullanılır. Sipariş öncesi karşı ağzın ölçüsü, diş yönü ve kaynak makinesinin uç seti kontrol edilmelidir.
