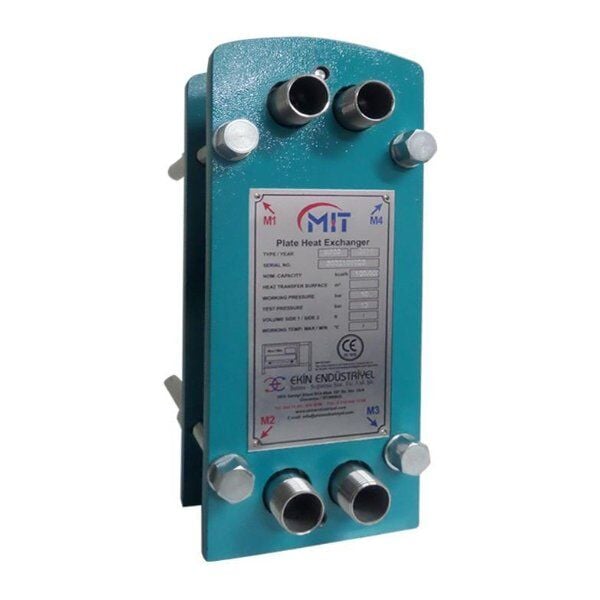

MIT 503 Plakalı Eşanjör 20.000-35.000 Kcal/h (7 Plakalı)
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
7 Plakalı Eşanjör: Hangi Devreyi Ayırır?
Bu ürün MİT 503 gövdesinin yedi plakalı paketidir. Contalı plakalı eşanjörlerde ısı geçiş yüzeyi plaka sayısıyla büyür: gövde aynı kalır, paket derinleşir. Ekin Market bu paket için 20.000-35.000 kcal/h aralığını bildiriyor; üreticinin model tablosunda kapasite sütunu bulunmuyor.
MİT 503 · 7 Plakalı Contalı Eşanjör
Contalı plakalı7 plaka16 barGENEL DEĞERLENDİRME503 gövdesinde beş plakadan sonraki adım. Aynı dış ölçü, aynı 1 inç dişli bağlantı, daha geniş ısı geçiş yüzeyi. Tesisatı değiştirmeden kapasite büyütmek isteyenler için ara basamak.
Bu Ürünü Neden Almalısınız
Gövde değişmeden yüzey büyür
Plaka eklendiğinde 167,5 x 390 mm dış ölçü ve 1 inç bağlantı aynı kalır. Tesisat borularına dokunmadan daha fazla ısı geçiş yüzeyi elde edilir.
Conta akışkana göre seçilir
Üretici EPDM, EPDM-HT, NBR, H-NBR, VITON ve VITON-G conta seçeneklerini sunuyor. Conta tipi akışkanın cinsine ve sıcaklığına göre belirleniyor.
Gövde malzemesi seçilebilir
Üretici gövdeyi karbon çelik veya paslanmaz olarak üretiyor. Nemli ve korozif ortamlarda paslanmaz gövde tercih ediliyor.
20,8 bar test basıncı
Her gövde 16 bar çalışma basıncının üzerinde, 20,8 bar test basıncında denenerek çıkıyor. Basınç sınıfı üreticinin kendi tablosunda yazılıdır.
Bu Ürün Kimler İçin Uygun
Kullanım suyu ayıranlar
Kazan suyunun kullanım suyuna karışmasını istemeyen sistemler. Üretici bu uygulamayı kullanım sıcak suyu başlığı altında listeliyor.
Küçük havuz hattı kuranlar
Havuz ısıtma üreticinin saydığı uygulamalar arasında. Havuz suyu ile kazan devresi bu şekilde birbirinden ayrılır.
Isı geri kazanımı yapanlar
Atık ısıdan yararlanma da üreticinin kullanım alanları listesinde yer alıyor; iki devre arasına eşanjör konarak kurulur.
Bu Ürün Kimler İçin Uygun Değil
İki akışkanın hiçbir koşulda karışmaması gereken işlerde bu ürün doğru seçim değildir; üretici o durumlar için çift duvarlı plaka tarif ediyor. Gıda üretim hatları da bu serinin dışındadır. Bir başka sınır bağlantı çapıdır: 1 inç dişli üzerinden geçecek debiden fazlası gerekiyorsa gövde büyütülmelidir.
Doğru Ürüne Yönlendirme
Aralığın altında kalıyorsanız
Aynı gövdenin 5 plakalı paketi daha küçük bir yüzeyle çalışır ve stoktadır. Gereğinden büyük paket seçmek tesisata bir katkı sağlamaz.
Bir üst gövdeye geçilecekse
MİT 504 gövdesi 200 x 490 mm dış ölçüde, 1 1/4 inç dişli bağlantıyla ve 250-750 mm derinlik aralığıyla çalışıyor. Basınç sınıfı 16 bar olarak korunur.
Ürün Özellikleri
Ölçü ve Kapasite
Bağlantı ve Uyumluluk
| Bağlantı çapı | 1 inç dişli |
| Plaka malzemesi | AISI 316, titanyum, Hastelloy |
| Gövde malzemesi | Karbon çelik veya paslanmaz |
| Conta seçenekleri | EPDM, EPDM-HT, NBR, H-NBR, VITON |
| Maks. çalışma basıncı | 16 bar |
| Maks. test basıncı | 20,8 bar |
Sık Sorulan Sorular
Kaç plaka gerektiğini nasıl bilirim?
Plaka sayısı debi, giriş-çıkış sıcaklıkları ve akışkan cinsine göre hesaplanır. Üretici bu hesabı proje verisiyle yapıyor; verilerinizi iletirseniz yönlendiririz.
Plaka sonradan eklenir mi?
503 gövdesi 150-250 mm derinlik aralığında çalışıyor. Bu aralıkta kalmak şartıyla plaka eklenebilir; kesin sayı için üreticiye başvurulur.
Deniz suyunda kullanılır mı?
Üretici klorürlü ve deniz suyu hatlarında titanyum plaka tercih edildiğini belirtiyor. Bu hatlarda standart paslanmaz plakaya çıkılmaz.
Montajı kimin yapması gerekir?
Bağlantılar basınçlı hat üzerindedir ve contalar tork isteyerek sıkılır. İşin yetkili servis veya tesisatçı tarafından yapılması gerekir.
Aynı Ailede Diğer Ölçüler
| MİT 503 | 167,5 x 390 mm, 16 bar, 1 inç dişli |
| MİT 504 | 200 x 490 mm, 16 bar, 1 1/4 inç dişli |
| MİT 509 | 292 x 765 mm, 25 bar, 2 inç / DN50 |
| MİT 513 | 350 x 920 mm, 25 bar, 2 inç / DN50 |
| MİT 514 | 350 x 920 mm, 25 bar, 2 inç / DN50 |
| MİT 521 | 470 x 1090 mm, 25 bar, DN100 flanşlı |
Değerler MİT üreticisinin kendi model tablosundan alınmıştır. Farklı marka eşanjörlerle karşılaştırma bu sayfada verilmedi: rakip ürünlerin hâlen satışta olduğu ve teknik değerleri doğrulanamadı.
MİT contalı plakalı eşanjörlerin tamamı Kombi Market stoklarında. Bu sayfada yazan ölçü, basınç ve malzeme bilgileri üreticinin teknik tablosundan; kapasite aralığı satıcı beyanından alınmıştır. Hangisinin nereden geldiği bilinsin diye ayrıca belirtiyoruz.
