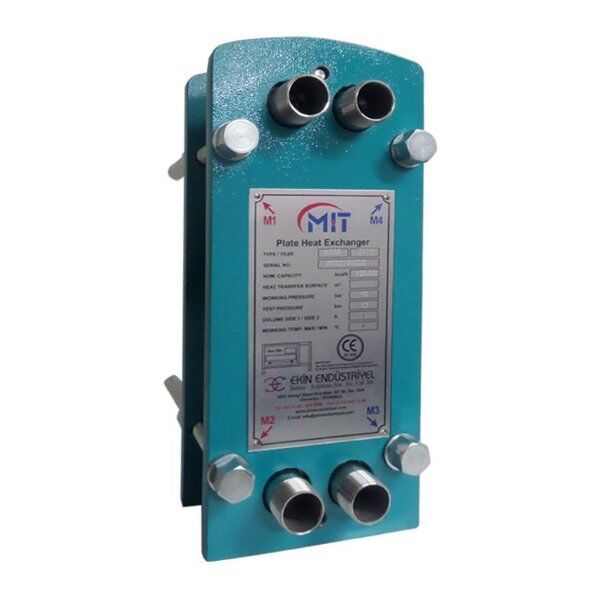

MIT 503 Plakalı Eşanjör 45.000-55.000 Kcal/h (11 Plakalı)
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
11 Plakalı Eşanjör Hangi Hatta Oturur?
MİT 503 gövdesinin on bir plakalı paketi. Bu üründe gövde yine 167,5 x 390 mm, bağlantı yine 1 inç dişlidir; değişen tek şey plaka paketinin kalınlığı ve buna bağlı olarak ısı geçiş yüzeyidir. Üreticinin 503 için tanımladığı çalışma basıncı 16 bar, test basıncı 20,8 bardır.
MİT 503 · 11 Plakalı Contalı Eşanjör
Contalı plakalı11 plaka20,8 bar testGENEL DEĞERLENDİRME503 gövdesinin üst orta basamağı. Bağlantı çapı büyümediği için mevcut 1 inç tesisatta kalmak isteyenlerin kapasite artırabileceği aralıkta yer alır.
Bu Ürünü Neden Almalısınız
Bağlantı çapı büyümüyor
Plaka sayısı artsa da 503 gövdesinin bağlantısı 1 inç dişli olarak kalır. Tesisatın boru çapını değiştirmek gerekmeden yüzey büyütülebilir.
Paket sökülüp bakıma alınır
Contalı sıkma sistemi plakaların ayrılmasına izin verir. Yıllar içinde biriken tortu temizlenerek eşanjör kullanımda tutulur.
Test basıncı yazılı
Üretici 503 gövdesi için 16 bar çalışma, 20,8 bar test basıncı bildiriyor. Bu değerler üreticinin kendi model tablosunda yer alır.
Altı farklı conta seçeneği
EPDM, EPDM-HT, NBR, H-NBR, VITON ve VITON-G seçenekleri arasından akışkana uygun olanı belirleniyor. Yüksek sıcaklıkta EPDM-HT gündeme geliyor.
Bu Ürün Kimler İçin Uygun
Basınç kırıcı arayanlar
Üretici yüksek binalarda basınç kırıcı olarak kullanımı açıkça belirtiyor. Alt kolondaki basınç üst devreye taşınmaz.
Merkezi sistem kuranlar
Merkezi ısıtma üreticinin ilk sıradaki kullanım alanlarından biri; kazan devresi ile dağıtım devresi ayrılır.
Soğutma devresi ayıranlar
Chiller ve soğutma kulesi devrelerinin ayrılması da üreticinin listesinde yer alan uygulamalardan.
Bu Ürün Kimler İçin Uygun Değil
Gıda hatlarında kullanılmaz; bunun için üreticinin ayrı bir paslanmaz serisi var. Çok yüksek kapasite gereken merkezi tesisatlarda da 503 gövdesi yetmez, üst gövdelere geçilir. Akışkanların karışmasının kesinlikle kabul edilmediği işlerde çift duvarlı plaka talep edilmelidir.
Doğru Ürüne Yönlendirme
Kapasite penceresi dar geliyorsa
Aynı gövdenin 13, 15 ve 17 plakalı paketleri stoktadır ve daha geniş yüzeyle çalışır. Gövde ile bağlantı değişmediği için geçiş kolaydır.
Gövde büyütülecekse
504 gövdesinin derinlik aralığı 250-750 mm; 503'ün 150-250 mm aralığının hayli üzerinde. Bağlantı 1 1/4 inç dişliye çıkar.
Ürün Özellikleri
Ölçü ve Kapasite
Bağlantı ve Uyumluluk
| Bağlantı çapı | 1 inç dişli |
| Plaka malzemesi | AISI 316, titanyum, Hastelloy |
| Gövde malzemesi | Karbon çelik veya paslanmaz |
| Conta seçenekleri | EPDM, EPDM-HT, NBR, H-NBR, VITON |
| Maks. çalışma basıncı | 16 bar |
| Maks. test basıncı | 20,8 bar |
Sık Sorulan Sorular
Eşanjör ters bağlanırsa ne olur?
Plakalı eşanjörde iki devre ters akışa göre tasarlanır. Bağlantı yönü üretici etiketine göre yapılmalıdır; doğru yön tesisatçı tarafından kontrol edilir.
Filtre gerekir mi?
Katı partikül taşıyan akışkanlarda üretici standart plaka yerine geniş aralıklı plaka öneriyor. Partikül durumu bilinmiyorsa seçim öncesi üreticiye danışılır.
Hangi gövde malzemesi gelir?
Üretici karbon çelik ve paslanmaz gövde seçeneklerini birlikte sunuyor. Sattığımız üründe hangisinin standart olduğu belgede yazmadığı için sipariş öncesi teyit ediyoruz.
Kurulumu kendim yapabilir miyim?
Plaka paketinin sıkma torku ve bağlantı sızdırmazlığı kritik olduğu için montaj ehil bir tesisatçıya yaptırılmalıdır.
Aynı Ailede Diğer Ölçüler
| MİT 503 | 167,5 x 390 mm, 16 bar, 1 inç dişli |
| MİT 504 | 200 x 490 mm, 16 bar, 1 1/4 inç dişli |
| MİT 509 | 292 x 765 mm, 25 bar, 2 inç / DN50 |
| MİT 513 | 350 x 920 mm, 25 bar, 2 inç / DN50 |
| MİT 514 | 350 x 920 mm, 25 bar, 2 inç / DN50 |
| MİT 521 | 470 x 1090 mm, 25 bar, DN100 flanşlı |
Değerler MİT üreticisinin kendi model tablosundan alınmıştır. Farklı marka eşanjörlerle karşılaştırma bu sayfada verilmedi: rakip ürünlerin hâlen satışta olduğu ve teknik değerleri doğrulanamadı.
Bu sayfadaki ölçü, basınç ve malzeme bilgileri MİT üreticisinin teknik tablosundan alınmıştır. Kapasite aralığı ise satıcı beyanı düzeyindedir ve üreticinin model tablosunda karşılığı yoktur; bunu ayrıca belirtmeyi doğru buluyoruz. Kombi Market.
