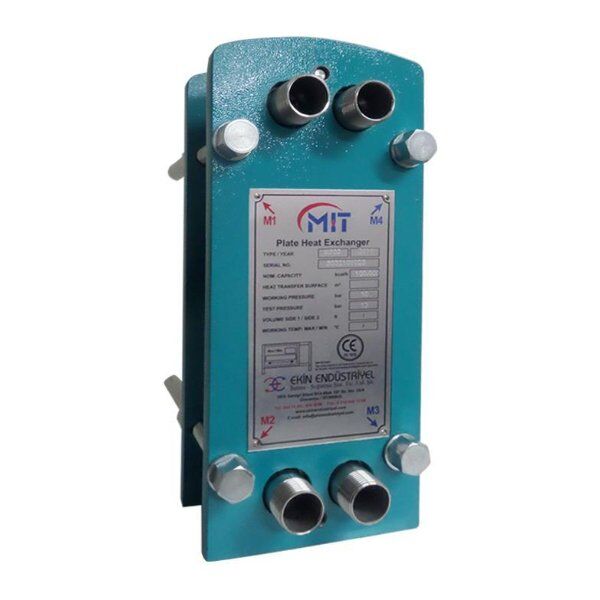

MIT 503 Plakalı Eşanjör 60.000-75.000 Kcal/h (13 Plakalı)
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
13 Plakalı Contalı Eşanjör Ne Sağlar?
Bu ürün MİT 503 gövdesinin on üç plakalı paketidir. Contalı plakalı eşanjörlerde ısı, plakaların ince çelik duvarından geçer; iki akışkan aynı gövdenin içinde ama ayrı kanallarda akar. 503 gövdesi bu işi 16 bar çalışma basıncı ve 1 inç dişli bağlantıyla yapar.
MİT 503 · 13 Plakalı Contalı Eşanjör
Contalı plakalı13 plakaKarbon veya paslanmaz gövdeGENEL DEĞERLENDİRME503 ailesinin üst tarafı. Plaka sayısı arttıkça paket derinleşir, gövdenin dış ölçüsü sabit kalır. Sökülebilir yapı bu basamakta da korunur.
Bu Ürünü Neden Almalısınız
Sabit gövde, büyüyen yüzey
Plaka paketi 150-250 mm derinlik aralığında büyür. Gövdenin yüksekliği 390 mm, genişliği 167,5 mm olarak değişmeden kalır.
Titanyum plaka seçeneği
Klorürlü su, deniz suyu ve agresif akışkan taşıyan hatlarda üretici titanyum plaka sunuyor. Gövde aynı kalır, yalnızca plaka malzemesi değişir.
Parça bazında bakım
Conta ve plaka ayrı ayrı değişebilen parçalardır. Arızalanan tek bir plaka yüzünden bütün eşanjörü değiştirmek gerekmez.
Basınç sınıfı belgeli
16 bar çalışma ve 20,8 bar test basıncı üreticinin yayımladığı model tablosunda yazılıdır; tahmini bir değer değildir.
Bu Ürün Kimler İçin Uygun
Kazan dairesi ayıranlar
Kazan devresi ile dağıtım devresini birbirinden ayırmak isteyen merkezi sistemler. Üreticinin saydığı ilk uygulamalardan biri.
Bölgesel ısıtma hattı
Bölgesel ısıtma ve ısı istasyonu uygulamaları üreticinin kullanım alanları listesinde açıkça yer alıyor.
Güneş enerjisi devresi
Kollektör devresindeki akışkan ile depo suyunu ayırmak için kullanılır; üretici bu uygulamayı listeliyor.
Bu Ürün Kimler İçin Uygun Değil
Yüksek sıcaklık ve yüksek basıncın bir arada olduğu proses hatlarında üretici plakalı yerine borulu tip öneriyor; 503 gövdesi bu iş için seçilmez. Gıda ve içecek uygulamaları serinin dışındadır. Partikül taşıyan sularda geniş aralıklı plaka istenir.
Doğru Ürüne Yönlendirme
Yüzey fazla geliyorsa
Aynı gövdenin 9 ve 11 plakalı paketleri stoktadır. Gereğinden büyük paket seçmek basınç kaybını gereksiz yere düşürmekten başka bir şey yapmaz.
Daha yüksek basınç sınıfı gerekiyorsa
MİT 509 gövdesi 25 bar çalışma ve 32,5 bar test basıncıyla üretiliyor, bağlantısı 2 inç dişli veya DN50 flanşlı olarak veriliyor.
Ürün Özellikleri
Ölçü ve Kapasite
Bağlantı ve Uyumluluk
| Bağlantı çapı | 1 inç dişli |
| Plaka malzemesi | AISI 316, titanyum, Hastelloy |
| Gövde malzemesi | Karbon çelik veya paslanmaz |
| Conta seçenekleri | EPDM, EPDM-HT, NBR, H-NBR, VITON |
| Maks. çalışma basıncı | 16 bar |
| Maks. test basıncı | 20,8 bar |
Sık Sorulan Sorular
503 ile 504 arasındaki fark ne?
503 gövdesi 167,5 x 390 mm ve 1 inç dişli, 504 gövdesi 200 x 490 mm ve 1 1/4 inç dişli. İkisi de 16 bar sınıfında; fark ölçü ve bağlantı çapında.
Plaka deseni değişir mi?
Üretici contalı serisinde plaka malzemesi seçeneklerini yayımlıyor; desen farkı model tablosunda belirtilmiyor. Bu konuda doğrulanmış veri bulunmadığı için yazmıyoruz.
Hangi conta yüksek sıcaklığa dayanır?
Üreticinin listesinde EPDM-HT ve VITON tipleri yer alıyor. Hangisinin seçileceği akışkanın cinsine ve sıcaklığına göre belirlenir.
Ürün sökülüp yeniden takılabilir mi?
Contalı yapı bunun için tasarlanmıştır. Sökme ve toplama işlemi sırasında contaların durumu kontrol edilir, gerekirse değiştirilir.
Aynı Ailede Diğer Ölçüler
| MİT 503 | 167,5 x 390 mm, 16 bar, 1 inç dişli |
| MİT 504 | 200 x 490 mm, 16 bar, 1 1/4 inç dişli |
| MİT 509 | 292 x 765 mm, 25 bar, 2 inç / DN50 |
| MİT 513 | 350 x 920 mm, 25 bar, 2 inç / DN50 |
| MİT 514 | 350 x 920 mm, 25 bar, 2 inç / DN50 |
| MİT 521 | 470 x 1090 mm, 25 bar, DN100 flanşlı |
Değerler MİT üreticisinin kendi model tablosundan alınmıştır. Farklı marka eşanjörlerle karşılaştırma bu sayfada verilmedi: rakip ürünlerin hâlen satışta olduğu ve teknik değerleri doğrulanamadı.
MİT 503 ailesinin tüm plaka seçenekleri Kombi Market stoklarında. Teknik değerler üreticinin kendi tablosundan alınmış, doğrulanamayan hiçbir bilgi sayfaya konmamıştır. Seçimde tereddüt ederseniz debi ve sıcaklık verilerinizle bize ulaşın.
