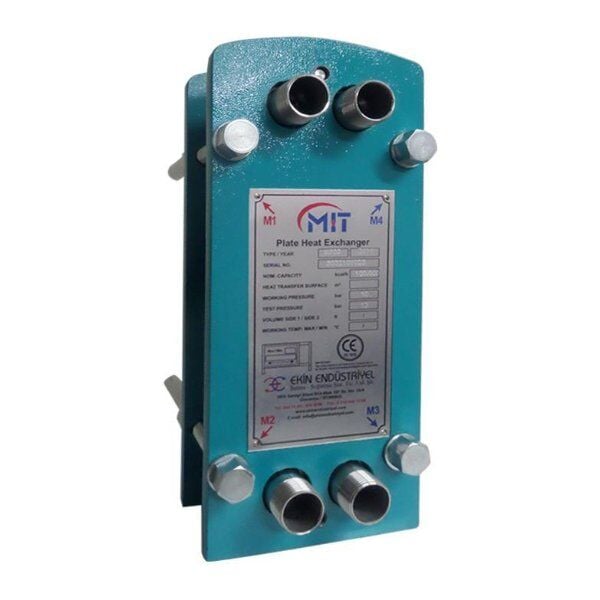

MIT 503 Plakalı Eşanjör 75.000-80.000 Kcal/h (15 Plakalı)
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
15 Plakalı Eşanjör: 1 İnç Hatta Kapasite
MİT 503 gövdesinin on beş plakalı paketi. Bu basamakta ısı geçiş yüzeyi ailenin üst tarafına yaklaşır, buna karşılık bağlantı çapı 1 inç dişli olarak kalır. Boru çapını büyütmeden kapasite arayan tesisatlar için bu iki değerin bir arada olması belirleyicidir.
MİT 503 · 15 Plakalı Contalı Eşanjör
1 inç dişli15 plaka16 barGENEL DEĞERLENDİRME503 gövdesinin üst basamaklarından biri. Dişli bağlantıyla çalışan bir hatta, flanşa geçmeden kalınabilecek yüzey aralığındadır.
Bu Ürünü Neden Almalısınız
Flanşa geçmeden yüzey
509 ve üstü gövdeler flanşlı bağlantıya geçiyor. 503 gövdesi 1 inç dişli kaldığı için mevcut dişli tesisatta çalışmaya devam edilebiliyor.
Paket açılıp temizlenebiliyor
Contalı yapı, yüzey büyüdükçe daha da önem kazanır: plaka sayısı arttıkça temizlenecek yüzey de artar ve bu paket sökülebilir.
Malzeme kombinasyonu seçilebilir
Plaka AISI 316, titanyum veya Hastelloy; gövde karbon çelik veya paslanmaz. Akışkana göre iki tarafın da malzemesi ayrı ayrı belirlenebiliyor.
Üretici basınç değeri
Çalışma 16 bar, test 20,8 bar. Bu iki rakam üreticinin model tablosunda 503 satırında yazılıdır.
Bu Ürün Kimler İçin Uygun
Dişli tesisatta kalanlar
Boru çapını büyütmek istemeyen, flanş kaynağı yaptırmak istemeyen tesisatlar için gövde ölçüsü ve bağlantı avantajlı kalır.
Havuz ısıtma kuranlar
Havuz ısıtma üreticinin kullanım alanları arasında. Havuz suyu plaka tarafında, kazan devresi diğer tarafta dolaşır.
Isı istasyonu kuranlar
Bölgesel ısıtma ve ısı istasyonu uygulamaları üreticinin listelediği alanlar arasında yer alıyor.
Bu Ürün Kimler İçin Uygun Değil
Bu ürün 16 bar çalışma sınıfındadır; daha yüksek basınçlı devrelerde 509 ve üstü gövdeler kullanılır. Gıda hatları için üreticinin ayrı serisi vardır. Kirli veya viskoz akışkan taşıyan uygulamalarda ise plakalı tip yerine borulu eşanjör tercih ediliyor.
Doğru Ürüne Yönlendirme
Bağlantı çapı büyüyebilirse
MİT 504 gövdesi 1 1/4 inç dişli ile 200 x 490 mm ölçüsünde çalışıyor. Boru çapı büyütülebiliyorsa bir üst gövdeye geçmek daha rahat bir çözüm olur.
Daha küçük paket yeterliyse
Aynı 503 gövdesinde daha az plakalı paketler var. Gövde ölçüsü ve bağlantı çapı değişmediği için tesisatta hiçbir şeyi değiştirmeden daha küçük bir pakete inilebilir.
Ürün Özellikleri
Ölçü ve Kapasite
Bağlantı ve Uyumluluk
| Bağlantı çapı | 1 inç dişli |
| Plaka malzemesi | AISI 316, titanyum, Hastelloy |
| Gövde malzemesi | Karbon çelik veya paslanmaz |
| Conta seçenekleri | EPDM, EPDM-HT, NBR, H-NBR, VITON |
| Maks. çalışma basıncı | 16 bar |
| Maks. test basıncı | 20,8 bar |
Sık Sorulan Sorular
Yüzey büyüdükçe basınç kaybı ne olur?
Plaka sayısı arttıkça akışkanın geçtiği kanal sayısı da artar. Kesin değer debiye bağlıdır ve üreticinin seçim hesabıyla bulunur; burada rakam vermiyoruz.
İzolasyon gerekir mi?
Eşanjör gövdesi sıcak yüzeydir. İzolasyon uygulaması tesisat projesine göre yapılır; üretici standart pakette izolasyon bulunduğunu belirtmiyor.
Plaka sayısı azaltılabilir mi?
Gövde 150-250 mm derinlik aralığında çalıştığı için bu aralıkta plaka çıkarmak da mümkündür. İşlem üreticiye danışılarak yapılır.
Devreye almadan önce ne yapılmalı?
Hattın yıkanması ve havanın atılması işin parçasıdır. İşlemi yapan tesisatçı bağlantı yönünü de üretici etiketine göre kontrol eder.
Aynı Ailede Diğer Ölçüler
| MİT 503 | 167,5 x 390 mm, 16 bar, 1 inç dişli |
| MİT 504 | 200 x 490 mm, 16 bar, 1 1/4 inç dişli |
| MİT 509 | 292 x 765 mm, 25 bar, 2 inç / DN50 |
| MİT 513 | 350 x 920 mm, 25 bar, 2 inç / DN50 |
| MİT 514 | 350 x 920 mm, 25 bar, 2 inç / DN50 |
| MİT 521 | 470 x 1090 mm, 25 bar, DN100 flanşlı |
Değerler MİT üreticisinin kendi model tablosundan alınmıştır. Farklı marka eşanjörlerle karşılaştırma bu sayfada verilmedi: rakip ürünlerin hâlen satışta olduğu ve teknik değerleri doğrulanamadı.
Kombi Market, MİT contalı plakalı eşanjörlerin 503'ten 521'e kadar tüm gövdelerini bulundurur. Sayfadaki teknik değerler üreticinin yayımladığı tablodan alınmıştır; kapasite aralığı satıcı beyanıdır. Hangi bilginin nereden geldiğini ayırmayı önemsiyoruz.
