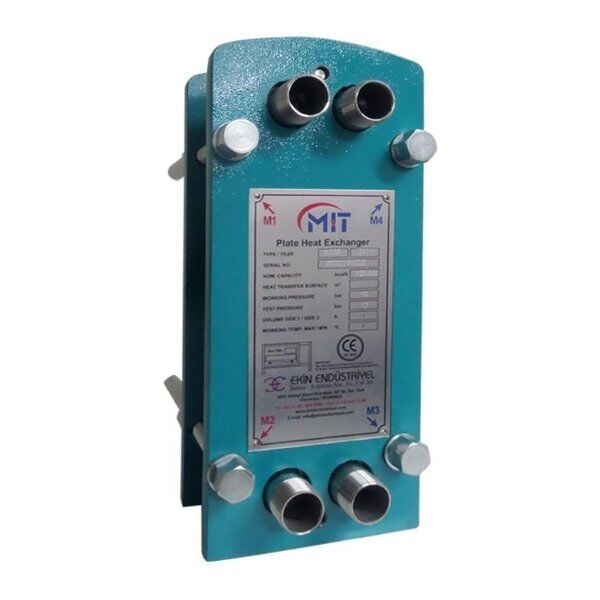

MIT 503 Plakalı Eşanjör 85.000-100.000 Kcal/h (17 Plakalı)
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
17 Plakalı Contalı Eşanjör Kime Uygun?
MİT 503 gövdesinin on yedi plakalı paketi, bu gövdedeki en geniş yüzeylerden biridir. Plakalar arttıkça paket 250 mm derinlik sınırına yaklaşır; üreticinin 503 için verdiği derinlik aralığı 150-250 mm'dir. Gövde ölçüsü ve 1 inç dişli bağlantı bu basamakta da değişmez.
MİT 503 · 17 Plakalı Contalı Eşanjör
Contalı plakalı17 plaka150-250 mm derinlikGENEL DEĞERLENDİRME503 gövdesinin tavana yakın basamağı. Bu gövdede daha fazla yüzey gerekiyorsa bir üst gövdeye geçmek gerekir; paket derinliği üreticinin verdiği sınıra yaklaşmıştır.
Bu Ürünü Neden Almalısınız
Gövdenin üst sınırına yakın
Üretici 503 için 150-250 mm derinlik aralığı veriyor. Plaka sayısı arttıkça bu aralığın üst ucuna yaklaşılır; bu ürün o bölgede yer alır.
Sabit dış ölçü avantajı
Paket derinleşse de gövde 167,5 mm genişlik ve 390 mm yükseklikte kalır. Dar hacimlerde yerleşim hesabı değişmez.
Sökülebilir bakım
Geniş yüzeyli paketlerde kireç birikimi daha çok yüzeyi etkiler. Contalı yapı bu yüzeyin temizlenerek kullanılmaya devam edilmesini sağlar.
Altı conta, üç plaka malzemesi
Üretici conta için altı, plaka için üç seçenek sunuyor. Akışkan agresifse gövdeyi değiştirmeden malzeme tarafından çözüm üretiliyor.
Bu Ürün Kimler İçin Uygun
503 gövdesinde kalmak isteyenler
Yerleşim ölçüsü nedeniyle daha büyük gövde sığmayan kazan daireleri için bu gövdedeki en geniş paketlerden biridir.
Merkezi kullanım suyu hattı
Kullanım sıcak suyu üretimi üreticinin ilk sıradaki uygulaması; kazan suyu ile musluk suyu birbirinden ayrılır.
Isı geri kazanım hattı
Üretici ısı geri kazanımını kullanım alanları arasında sayıyor; atık ısı taşıyan devre ile kullanılacak devre ayrılır.
Bu Ürün Kimler İçin Uygun Değil
Gıda ve içecek üretiminde bu seri kullanılmaz. Katı partikül içeren akışkanlarda standart plaka yerine geniş aralıklı plaka gerekir. Çok büyük debili merkezi sistemlerde ise 1 inç dişli bağlantı darboğaz olur; o hatlarda flanşlı gövdelere geçmek gerekir.
Doğru Ürüne Yönlendirme
Daha fazla yüzey gerekiyorsa
MİT 504 gövdesi 200 x 490 mm ölçüsünde ve 1 1/4 inç dişli bağlantıyla çalışıyor; 250-750 mm derinlik aralığı 503'ün epey üzerinde.
25 bar sınıfı gerekiyorsa
509, 513, 514 ve 521 gövdeleri 25 bar çalışma basıncına göre üretiliyor. 16 bar sınırının aşıldığı hatlarda seçim bu gövdelerden yapılır.
Ürün Özellikleri
Ölçü ve Kapasite
Bağlantı ve Uyumluluk
| Bağlantı çapı | 1 inç dişli |
| Plaka malzemesi | AISI 316, titanyum, Hastelloy |
| Gövde malzemesi | Karbon çelik veya paslanmaz |
| Conta seçenekleri | EPDM, EPDM-HT, NBR, H-NBR, VITON |
| Maks. çalışma basıncı | 16 bar |
| Maks. test basıncı | 20,8 bar |
Sık Sorulan Sorular
Bu gövdede daha fazla plaka olur mu?
503 gövdesinin derinlik aralığı 150-250 mm ile sınırlı. Bu sınırın üzerine çıkmak gerekiyorsa 504 veya 509 gövdesine geçilir.
Eşanjör nereye monte edilir?
Montaj konumu ve askı düzeni tesisat projesine göre belirlenir. Üretici montaj mesafesi için bir değer yayımlamadığı için burada rakam vermiyoruz.
Karbon çelik gövde uygun mu?
Üretici hem karbon çelik hem paslanmaz gövde üretiyor. Ortam nemliyse veya akışkan korozif ise paslanmaz gövde talep edilerek sipariş verilir.
Bakım aralığı ne olmalı?
Üretici belgesinde bir bakım aralığı yayımlanmıyor. Aralık, suyun sertliğine ve çalışma rejimine göre tesisat sorumlusu tarafından belirlenir.
Aynı Ailede Diğer Ölçüler
| MİT 503 | 167,5 x 390 mm, 16 bar, 1 inç dişli |
| MİT 504 | 200 x 490 mm, 16 bar, 1 1/4 inç dişli |
| MİT 509 | 292 x 765 mm, 25 bar, 2 inç / DN50 |
| MİT 513 | 350 x 920 mm, 25 bar, 2 inç / DN50 |
| MİT 514 | 350 x 920 mm, 25 bar, 2 inç / DN50 |
| MİT 521 | 470 x 1090 mm, 25 bar, DN100 flanşlı |
Değerler MİT üreticisinin kendi model tablosundan alınmıştır. Farklı marka eşanjörlerle karşılaştırma bu sayfada verilmedi: rakip ürünlerin hâlen satışta olduğu ve teknik değerleri doğrulanamadı.
Bu sayfadaki bütün ölçü ve basınç değerleri MİT üreticisinin model tablosundan alınmıştır. Üreticinin yayımlamadığı hiçbir değer tahmin yoluyla tamamlanmamıştır. Kombi Market, eksik bilgiyi eksik olarak bildirmeyi tercih eder.
