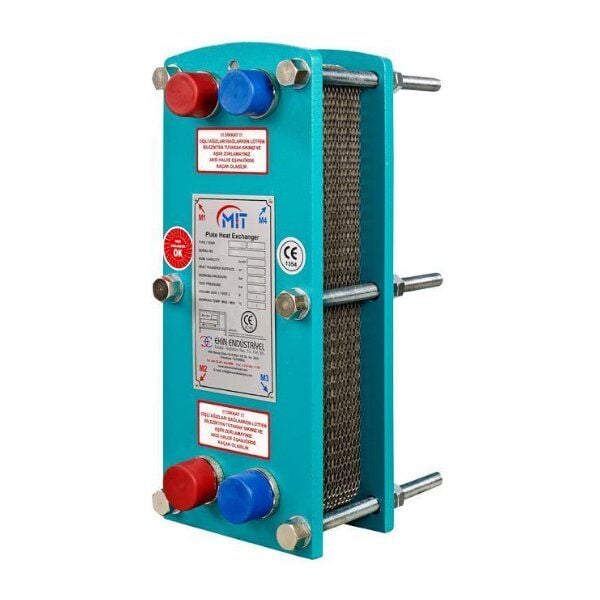

MIT 504 Plakalı Eşanjör 100.000 Kcal/h (15 Plakalı)
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
15 Plakalı 504 Eşanjörü: Orta Basamak
MİT 504 gövdesinin on beş plakalı paketi. Contalı plakalı eşanjörde plakalar sıkma cıvatalarıyla paket hâline getirilir; iki akışkan komşu kanallardan ters yönde akar ve ısı plaka duvarından geçer. 504 gövdesinin dış ölçüsü 200 x 490 mm, bağlantısı 1 1/4 inç dişlidir.
MİT 504 · 15 Plakalı Contalı Eşanjör
Sökülebilir paket15 plaka16 barGENEL DEĞERLENDİRME504 gövdesinin orta basamağı. Bu gövdede paket derinliği 750 mm'ye kadar çıkabildiği için on beş plaka, aralığın alt yarısında kalır ve büyüme payı korunur.
Bu Ürünü Neden Almalısınız
Büyüme payı duruyor
Gövdenin üst derinlik sınırı 750 mm. On beş plakalı paket bu sınırın altında kaldığı için ileride plaka eklemek için yer bulunur.
Plaka malzemesi seçilebiliyor
AISI 316, titanyum ve Hastelloy seçenekleri üreticinin listesinde. Klorürlü sularda titanyum plaka tercih ediliyor.
Parça bazında yenilenebilir
Conta ve plaka değişebilen parçalar. Tek bir plakadaki sorun için eşanjörün tamamını değiştirmek gerekmez.
Gövde malzemesi iki seçenek
Üretici gövdeyi karbon çelik veya paslanmaz olarak üretiyor. Nemli kazan dairelerinde paslanmaz gövde talep ediliyor.
Bu Ürün Kimler İçin Uygun
Merkezi ısıtma kuranlar
Kazan devresini dağıtım devresinden ayırmak üreticinin listelediği ana uygulamalardan biri.
Yerden ısıtma ayıranlar
Düşük sıcaklık devresini ana devreden ayırmak için kullanılıyor; merkezi ve yerden ısıtma üreticinin kullanım alanları arasında.
Güneş enerjisi devresi kuranlar
Kollektör devresindeki akışkan ile depo suyu bu şekilde ayrılır. Üretici güneş enerjisini kullanım alanları arasında sayıyor.
Bu Ürün Kimler İçin Uygun Değil
İki akışkanın karışmasının hiç kabul edilmediği hatlarda çift duvarlı plaka gerekir; bu ürün onun yerine geçmez. Gıda ve içecek uygulamaları serinin dışında kalıyor. Askıda katı madde taşıyan sularda ise standart plaka aralığı yerine geniş aralıklı plaka isteniyor.
Doğru Ürüne Yönlendirme
Daha geniş yüzey gerekiyorsa
Aynı gövdenin 23 plakalı paketi stoktadır. Dış ölçü ve bağlantı değişmediği için tesisatta düzenleme gerekmez.
Daha küçük paket yeterliyse
504 gövdesinin 9 plakalı paketi de stokta. Gereğinden büyük yüzey seçmek tesisata bir kazanç getirmez.
Ürün Özellikleri
Ölçü ve Kapasite
Bağlantı ve Uyumluluk
| Bağlantı çapı | 1 1/4 inç dişli |
| Plaka malzemesi | AISI 316, titanyum, Hastelloy |
| Gövde malzemesi | Karbon çelik veya paslanmaz |
| Conta seçenekleri | EPDM, EPDM-HT, NBR, H-NBR, VITON |
| Maks. çalışma basıncı | 16 bar |
| Maks. test basıncı | 20,8 bar |
Sık Sorulan Sorular
Plaka sayısı sonradan artırılır mı?
Gövde 250-750 mm derinlik aralığında çalışıyor. Bu sınırların içinde kalındığı sürece plaka ilavesi mümkün; karar üreticinin hesabıyla verilir.
Ters akış neden önemli?
Plakalı eşanjörde iki devre ters yönde akacak şekilde tasarlanır. Bağlantı yönü üretici etiketine göre yapılmalı; kontrolü tesisatçı yapar.
Paket nasıl temizlenir?
Sıkma cıvataları gevşetilir, plakalar çıkarılır, yüzeydeki tortu alınır ve contalar kontrol edilerek paket yeniden toplanır.
Hangi conta yüksek sıcaklık içindir?
Üreticinin listesinde EPDM-HT ve VITON tipleri bulunuyor. Karar akışkanın sıcaklığına göre verilir.
Aynı Ailede Diğer Ölçüler
| MİT 503 | 167,5 x 390 mm, 16 bar, 1 inç dişli |
| MİT 504 | 200 x 490 mm, 16 bar, 1 1/4 inç dişli |
| MİT 509 | 292 x 765 mm, 25 bar, 2 inç / DN50 |
| MİT 513 | 350 x 920 mm, 25 bar, 2 inç / DN50 |
| MİT 514 | 350 x 920 mm, 25 bar, 2 inç / DN50 |
| MİT 521 | 470 x 1090 mm, 25 bar, DN100 flanşlı |
Değerler MİT üreticisinin kendi model tablosundan alınmıştır. Farklı marka eşanjörlerle karşılaştırma bu sayfada verilmedi: rakip ürünlerin hâlen satışta olduğu ve teknik değerleri doğrulanamadı.
MİT contalı plakalı eşanjörlerin 503'ten 521'e kadar bütün gövdeleri Kombi Market stoklarında bulunur. Bu sayfadaki teknik değerler üreticinin yayımladığı tablodan gelir; doğrulanamayan hiçbir rakam yazılmamıştır.
