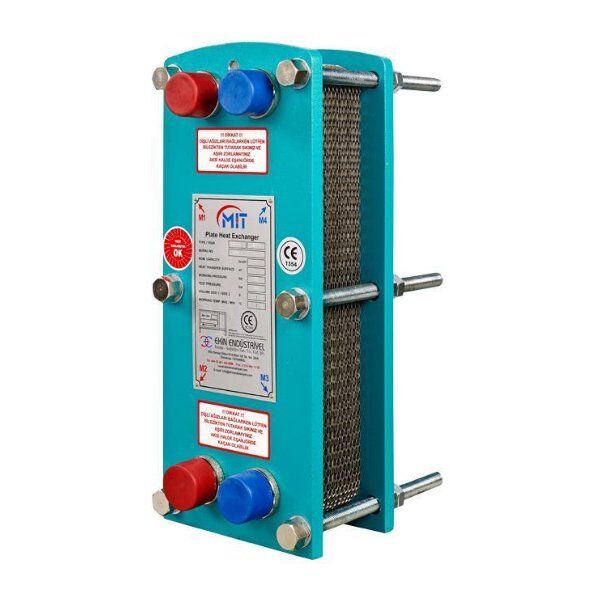

MIT 504 Plakalı Eşanjör 150.000 Kcal/h (23 Plakalı)
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
23 Plakalı Eşanjör: Dişli Bağlantının Üstü
Bu ürün MİT 504 gövdesinin yirmi üç plakalı paketidir ve stokladığımız 504 paketleri arasında en geniş yüzeye sahip olanıdır. 504, dişli bağlantıyla çalışan son gövdedir: bir üstteki 509 gövdesinde bağlantı 2 inç dişli veya DN50 flanşlı olarak veriliyor ve basınç sınıfı 25 bara çıkıyor.
MİT 504 · 23 Plakalı Contalı Eşanjör
Contalı plakalı23 plaka250-750 mm derinlikGENEL DEĞERLENDİRME504 gövdesinin en geniş paketi. 16 bar sınıfında ve dişli bağlantıda kalarak çıkılabilecek en yüksek yüzeydir; bundan sonrası gövde ve basınç sınıfı değişimi demektir.
Bu Ürünü Neden Almalısınız
16 bar sınıfında en geniş yüzey
503 ve 504 gövdeleri 16 bar sınıfında. Bu ürün, o sınıfta stokladığımız en geniş plaka paketidir.
Dişli bağlantı korunuyor
Bağlantı 1 1/4 inç dişli. Flanş kaynağı ve cıvata hazırlığı gerekmeden mevcut dişli hatta bağlanabiliyor.
Geniş derinlik aralığı
Gövde 250-750 mm paket derinliği alıyor. Yirmi üç plakalı paket bu aralığın içinde yer alır ve gerekirse büyütülebilir.
Bakımı yapılabilen yapı
Yüzey büyüdükçe temizlenecek plaka sayısı da artar. Contalı paket açıldığı için bu bakım ürünü değiştirmeden yapılabiliyor.
Bu Ürün Kimler İçin Uygun
16 bar sınıfında kalmak isteyenler
Tesisat basıncı 16 bar sınıfının içinde kalıyorsa, 25 bar gövdelere geçmeden bu pakette kalınabilir.
Isı istasyonu kuranlar
Üreticinin kullanım alanları arasında bölgesel ısıtma ve ısı istasyonları da sayılıyor; bu ölçek o işler için değerlendirilir.
Isı geri kazanımı yapanlar
Atık ısı taşıyan devre ile kullanılacak devrenin ayrılması üreticinin saydığı uygulamalardan biri.
Bu Ürün Kimler İçin Uygun Değil
Gıda hatları bu serinin dışındadır. Viskoz veya kirli akışkan taşıyan proseslerde üretici plakalı yerine borulu tip öneriyor. Ayrıca tesisat basıncı 16 barın üzerine çıkıyorsa bu gövde uygun değildir; o durumda 25 bar sınıfındaki 509, 513, 514 ve 521 gövdeleri değerlendirilir.
Doğru Ürüne Yönlendirme
Bir üst gövdeye geçilecekse
MİT 509 gövdesi 292 x 765 mm ölçüde, 25 bar çalışma basıncıyla ve 250-1000 mm derinlik aralığıyla çalışıyor. Kapasite ve basınç birlikte büyür.
Yüzey fazla geliyorsa
504 gövdesinin 9 ve 15 plakalı paketleri stokta. Aynı bağlantı ve ölçüyle daha küçük bir yüzey sunarlar.
Ürün Özellikleri
Ölçü ve Kapasite
Bağlantı ve Uyumluluk
| Bağlantı çapı | 1 1/4 inç dişli |
| Plaka malzemesi | AISI 316, titanyum, Hastelloy |
| Gövde malzemesi | Karbon çelik veya paslanmaz |
| Conta seçenekleri | EPDM, EPDM-HT, NBR, H-NBR, VITON |
| Maks. çalışma basıncı | 16 bar |
| Maks. test basıncı | 20,8 bar |
Sık Sorulan Sorular
504 ile 509 arasında ne değişir?
Dış ölçü 200 x 490 mm'den 292 x 765 mm'ye, bağlantı 1 1/4 inç dişliden 2 inç dişli veya DN50 flanşa, basınç sınıfı 16 bardan 25 bara çıkar.
Bu pakette titanyum plaka olur mu?
Üretici plaka malzemesi olarak AISI 316, titanyum ve Hastelloy sunuyor. Akışkan klorürlü ise titanyum talebi belirtilerek sipariş verilir.
İzolasyon pakette var mı?
Üretici standart pakette izolasyon bulunduğunu belirtmiyor. Bu nedenle izolasyonun dahil olduğunu yazmıyoruz; ihtiyaç varsa ayrıca planlanır.
Devreye alırken neye dikkat edilir?
Hattın yıkanması, havanın atılması ve bağlantı yönünün üretici etiketine göre kontrolü gerekir. İşlem tesisatçı tarafından yapılır.
Aynı Ailede Diğer Ölçüler
| MİT 503 | 167,5 x 390 mm, 16 bar, 1 inç dişli |
| MİT 504 | 200 x 490 mm, 16 bar, 1 1/4 inç dişli |
| MİT 509 | 292 x 765 mm, 25 bar, 2 inç / DN50 |
| MİT 513 | 350 x 920 mm, 25 bar, 2 inç / DN50 |
| MİT 514 | 350 x 920 mm, 25 bar, 2 inç / DN50 |
| MİT 521 | 470 x 1090 mm, 25 bar, DN100 flanşlı |
Değerler MİT üreticisinin kendi model tablosundan alınmıştır. Farklı marka eşanjörlerle karşılaştırma bu sayfada verilmedi: rakip ürünlerin hâlen satışta olduğu ve teknik değerleri doğrulanamadı.
Kombi Market, MİT plakalı eşanjör ailesinin tamamını bulundurur ve seçim için üreticinin teknik tablosunu esas alır. Bu sayfada üreticinin yayımlamadığı hiçbir değer yer almaz; eksik olan bilgiyi eksik olarak bildirmeyi tercih ediyoruz.
