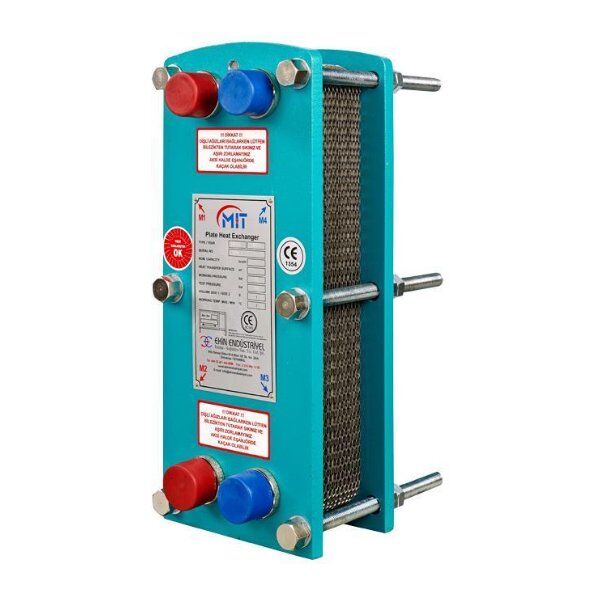

MIT 504 Plakalı Eşanjör 50.000 Kcal/h (9 Plakalı)
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
504 Gövdesi Nerede 503'ten Ayrılır?
MİT 504, contalı plakalı ailenin 503'ten bir büyük gövdesidir: dış ölçü 200 x 490 mm, bağlantı 1 1/4 inç dişli. En belirgin fark paket derinliğinde ortaya çıkıyor; 503 gövdesi 150-250 mm arasında çalışırken 504 gövdesi 250 mm ile 750 mm arasında paket alabiliyor. Bu ürün o gövdenin dokuz plakalı paketidir.
MİT 504 · 9 Plakalı Contalı Eşanjör
Contalı plakalı9 plaka1 1/4 inç dişliGENEL DEĞERLENDİRME504 gövdesinin giriş paketi. Bağlantı çapı 1 1/4 inçe çıkarken basınç sınıfı 16 bar olarak kalıyor. Derinlik aralığının genişliği, ileride plaka eklemek için yer bırakıyor.
Bu Ürünü Neden Almalısınız
Derinlik aralığı üç kat geniş
504 gövdesi 250-750 mm paket derinliği alıyor. 503 gövdesinin 150-250 mm aralığına göre çok daha fazla plakaya yer var; aynı gövdede büyüme imkânı kalıyor.
1 1/4 inç dişli bağlantı
Üretici bu gövdede bağlantıyı 1 1/4 inç dişli olarak veriyor. Flanş hazırlığına girmeden 503'ün üzerinde bir debiye çıkılabiliyor.
Aynı 16 bar sınıfı
Çalışma basıncı 16 bar, test basıncı 20,8 bar. Gövde büyüse de basınç sınıfı 503 ile aynı kalıyor; sınıf değişimi 509 gövdesinde oluyor.
Sökülebilir plaka paketi
Contalı yapı plakaların açılıp temizlenmesine izin veriyor. Kireç yapan sularda eşanjörün yenilenmesi değil bakımı gündeme gelir.
Bu Ürün Kimler İçin Uygun
503 gövdesi yetmeyenler
Küçük gövdenin derinlik sınırına dayanmış tesisatlar için doğal bir sonraki adım. Basınç sınıfı değişmediği için hesaplar büyük ölçüde korunur.
Kullanım sıcak suyu üretenler
Kazan devresi ile musluk suyunu ayırmak üreticinin ilk sırada saydığı uygulama; merkezi sistemlerde en yaygın kullanım budur.
Havuz hattı kuranlar
Havuz ısıtma üreticinin kullanım alanları listesinde yer alıyor. Havuz suyu ile kazan suyu ayrı kanallarda dolaşır.
Bu Ürün Kimler İçin Uygun Değil
Bu gövde gıda ve içecek hatları için tasarlanmamıştır; üretici o alan için ayrı bir paslanmaz seri tarif ediyor. Yüksek sıcaklık ile yüksek basıncın bir arada bulunduğu proseslerde ise plakalı yerine borulu tip tercih ediliyor. 16 bar üzerindeki devrelerde 509 ve üstü gövdelere çıkmak gerekir.
Doğru Ürüne Yönlendirme
Daha küçük bir gövde yeterliyse
MİT 503 gövdesi 167,5 x 390 mm ölçüde ve 1 inç dişli bağlantıyla çalışıyor. Dar hacimlerde ve küçük hatlarda yerleşimi daha rahattır.
Basınç sınıfı yükselecekse
509 gövdesi 25 bar çalışma ve 32,5 bar test basıncına göre üretiliyor. Bağlantı 2 inç dişli veya DN50 flanşlı olarak veriliyor.
Ürün Özellikleri
Ölçü ve Kapasite
Bağlantı ve Uyumluluk
| Bağlantı çapı | 1 1/4 inç dişli |
| Plaka malzemesi | AISI 316, titanyum, Hastelloy |
| Gövde malzemesi | Karbon çelik veya paslanmaz |
| Conta seçenekleri | EPDM, EPDM-HT, NBR, H-NBR, VITON |
| Maks. çalışma basıncı | 16 bar |
| Maks. test basıncı | 20,8 bar |
Sık Sorulan Sorular
504 gövdesine kaç plaka sığar?
Üreticinin verdiği derinlik aralığı 250-750 mm. Plaka sayısı bu aralığın içinde kalacak şekilde belirlenir; kesin sayı üreticinin seçim hesabıyla bulunur.
Bağlantı çapı büyüyünce ne değişir?
1 1/4 inç dişli, 1 inçe göre daha yüksek debiye izin verir. Tesisatın boru çapının da buna uygun olması gerekir.
Conta tipi nasıl belirlenir?
Üreticinin conta listesinde EPDM, EPDM-HT, NBR, H-NBR, VITON ve VITON-G yer alıyor. Seçim akışkanın cinsine ve çalışma sıcaklığına göre yapılır.
Montajı kim yapar?
Basınçlı hat üzerinde çalışıldığı ve conta sıkma torku gerektiği için montaj yetkili servis veya tesisatçı tarafından yapılmalıdır.
Aynı Ailede Diğer Ölçüler
| MİT 503 | 167,5 x 390 mm, 16 bar, 1 inç dişli |
| MİT 504 | 200 x 490 mm, 16 bar, 1 1/4 inç dişli |
| MİT 509 | 292 x 765 mm, 25 bar, 2 inç / DN50 |
| MİT 513 | 350 x 920 mm, 25 bar, 2 inç / DN50 |
| MİT 514 | 350 x 920 mm, 25 bar, 2 inç / DN50 |
| MİT 521 | 470 x 1090 mm, 25 bar, DN100 flanşlı |
Değerler MİT üreticisinin kendi model tablosundan alınmıştır. Farklı marka eşanjörlerle karşılaştırma bu sayfada verilmedi: rakip ürünlerin hâlen satışta olduğu ve teknik değerleri doğrulanamadı.
Kombi Market'te MİT 504 gövdesinin 9, 15 ve 23 plakalı paketleri bulunur. Sayfadaki ölçü, basınç ve malzeme değerleri üreticinin model tablosundan alınmıştır; kapasite bilgisi satıcı beyanı düzeyindedir. İki kaynağı birbirine karıştırmadan veriyoruz.
