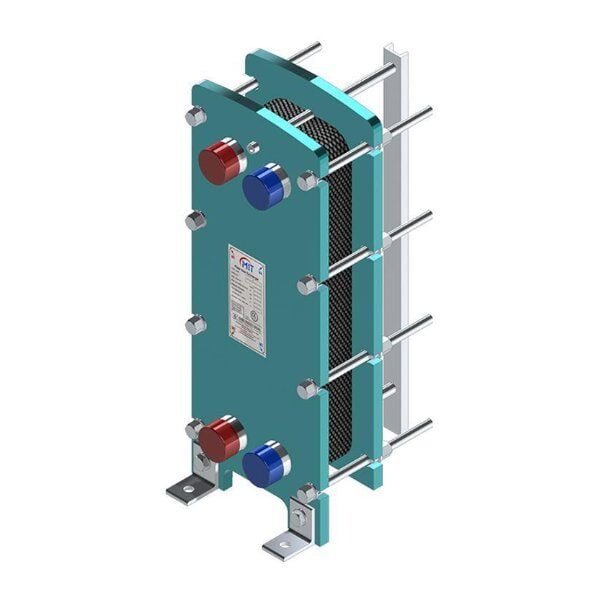

MIT 509 Plakalı Eşanjör 100.000 Kcal/h (15 Plakalı)
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
25 Bar Sınıfına Geçiş: 15 Plakalı 509
MİT 509, contalı plakalı ailede basınç sınıfının yükseldiği gövdedir. 503 ve 504 gövdeleri 16 bar çalışma basıncına göre üretilirken 509 gövdesi 25 bar çalışma, 32,5 bar test basıncına göre yapılıyor. Bu ürün o gövdenin on beş plakalı paketi, yani stokladığımız 509 paketleri arasında en küçük olanıdır.
MİT 509 · 15 Plakalı Contalı Eşanjör
25 bar çalışma15 plaka2 inç / DN50GENEL DEĞERLENDİRME509 gövdesinin giriş paketi. Basınç sınıfı 16 bardan 25 bara çıkıyor ve bağlantıda dişlinin yanında flanş seçeneği geliyor. Statik basıncı yüksek kolonlar için ailedeki ilk uygun gövde budur.
Bu Ürünü Neden Almalısınız
Basınç sınıfı 25 bara çıkıyor
Üreticinin 509 için verdiği maksimum çalışma basıncı 25 bar, test basıncı 32,5 bar. Yüksek katlı binalardaki statik basınç bu sınıfta sorun çıkarmaz.
İki bağlantı biçimi birlikte
Üretici bu gövdede 2 inç dişli ve DN50 flanşlı bağlantıyı bir arada veriyor. Mevcut tesisatın hangisine uygun olduğuna göre seçim yapılır.
Derinlik aralığı 1000 mm'ye kadar
509 gövdesi 250-1000 mm paket derinliği alıyor. On beş plakalı paket bu aralığın alt ucunda kaldığı için büyüme payı çok geniştir.
Plaka paketi açılabiliyor
Contalı sıkma sistemi plakaların sökülmesine izin verir. Kireç ve tortu temizliği ürün değişimi gerektirmez.
Bu Ürün Kimler İçin Uygun
Yüksek binada basınç kıranlar
Üretici yüksek binalarda basınç kırıcı olarak kullanımı açıkça belirtiyor. Alt kolondaki basınç üst devreye taşınmaz.
16 bar sınıfı yetmeyenler
Tesisat basıncı 503 ve 504 gövdelerinin sınıfını aşıyorsa ailede bu gövde ile başlanır.
Flanşlı hatta bağlananlar
DN50 flanşlı bağlantı seçeneği bulunduğu için flanşlı tesisatta rekor adaptasyonuna gerek kalmaz.
Bu Ürün Kimler İçin Uygun Değil
Gıda ve içecek hatlarında bu gövde kullanılmaz; üretici o alan için ayrı bir paslanmaz seri tarif ediyor. Kirli, viskoz veya çok yüksek kapasiteli proseslerde plakalı tip yerine borulu eşanjör tercih ediliyor. Karışma riskinin hiç kabul edilmediği işlerde ise çift duvarlı plaka isteniyor.
Doğru Ürüne Yönlendirme
16 bar yeterliyse
MİT 504 gövdesi 200 x 490 mm ölçüde, 1 1/4 inç dişli bağlantıyla ve 16 bar sınıfında çalışıyor. Basınç ihtiyacı düşükse daha küçük bir gövde yeterli olur.
Daha geniş yüzey gerekiyorsa
Aynı 509 gövdesinin 25, 29, 37, 49 ve 61 plakalı paketleri stoktadır. Gövde ve bağlantı aynı kaldığı için geçiş kolaydır.
Ürün Özellikleri
Ölçü ve Kapasite
Bağlantı ve Uyumluluk
| Bağlantı çapı | 2 inç dişli veya DN50 flanşlı |
| Plaka malzemesi | AISI 316, titanyum, Hastelloy |
| Gövde malzemesi | Karbon çelik veya paslanmaz |
| Conta seçenekleri | EPDM, EPDM-HT, NBR, H-NBR, VITON |
| Maks. çalışma basıncı | 25 bar |
| Maks. test basıncı | 32,5 bar |
Sık Sorulan Sorular
Aynı modelde iki kez 100.000 kcal/h var, neden?
Elimizdeki kaynakta 509 gövdesinin 15 ve 29 plakalı paketleri aynı kapasiteyle listeleniyor. Üreticinin model tablosunda kapasite sütunu bulunmadığı için bu farkı açıklayan bir veri yok; seçim debi ve sıcaklık verisiyle yapılmalıdır.
Dişli mi flanşlı mı almalıyım?
Karar mevcut tesisata göre verilir. Üretici bu gövdede 2 inç dişli ve DN50 flanşlı bağlantıyı birlikte sunuyor; sipariş sırasında hangisi isteniyorsa belirtilir.
Test basıncı ne anlama geliyor?
Test basıncı, gövdenin üretim sonrası denendiği basınçtır. 509 için üretici 32,5 bar test basıncı bildiriyor; çalışma basıncı 25 bardır.
Montaj kim tarafından yapılmalı?
Gövde basınçlı devreye girer ve plaka paketi tork ile sıkılır. Montajın yetkili servis veya tesisatçı tarafından yapılması gerekir.
Aynı Ailede Diğer Ölçüler
| MİT 503 | 167,5 x 390 mm, 16 bar, 1 inç dişli |
| MİT 504 | 200 x 490 mm, 16 bar, 1 1/4 inç dişli |
| MİT 509 | 292 x 765 mm, 25 bar, 2 inç / DN50 |
| MİT 513 | 350 x 920 mm, 25 bar, 2 inç / DN50 |
| MİT 514 | 350 x 920 mm, 25 bar, 2 inç / DN50 |
| MİT 521 | 470 x 1090 mm, 25 bar, DN100 flanşlı |
Değerler MİT üreticisinin kendi model tablosundan alınmıştır. Farklı marka eşanjörlerle karşılaştırma bu sayfada verilmedi: rakip ürünlerin hâlen satışta olduğu ve teknik değerleri doğrulanamadı.
Kombi Market'te MİT 509 gövdesinin 15'ten 61 plakaya kadar bütün paketleri bulunur. Sayfadaki ölçü, basınç, malzeme ve bağlantı bilgileri üreticinin teknik tablosundan alınmıştır; kapasite bilgisi satıcı beyanı düzeyindedir ve bunu ayrıca belirtiyoruz.
