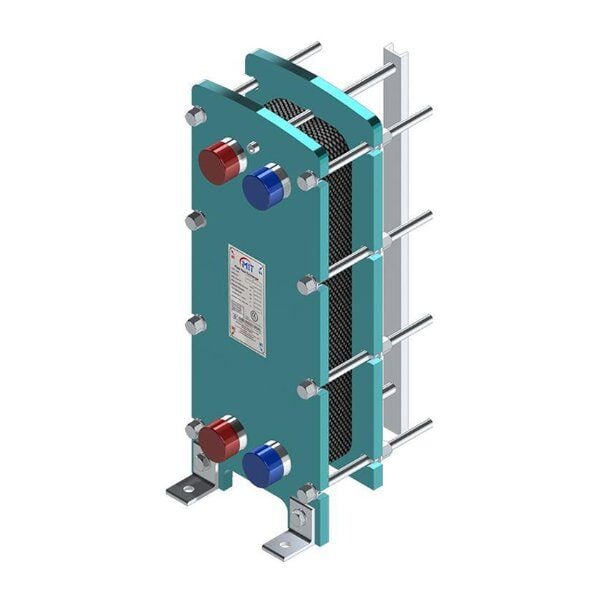

MIT 509 Plakalı Eşanjör 100.000 Kcal/h (29 Plakalı)
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
29 Plakalı Contalı Eşanjör: Nerede Kullanılır?
MIT 509, contalı plakalı ısı eşanjörü ailesinin orta-büyük gövdesidir. Kazan devresi ile kullanım sıcak suyu devresini birbirine karıştırmadan ayırır; iki akışkan arasındaki ısı, desenli paslanmaz plakaların duvarından geçer. Bu sayfadaki değerler MİT üreticisinin kendi teknik tablosundan alınmıştır.
MİT 509 · 29 Plakalı Contalı Eşanjör
Contalı plakalı29 plaka2 inç dişli veya DN50 flanşGENEL DEĞERLENDİRMEGövde 25 bar çalışma basıncına göre üretiliyor ve plaka paketi sökülüp temizlenebiliyor. Kalorifer ve kullanım suyu hatlarını ayırmak için orta ölçekli bir seçim.
Bu Ürünü Neden Almalısınız
Plaka paketi sökülebilir
Contalı yapı, plakaların tek tek açılıp temizlenmesine izin verir. Kireç yapan veya tortu taşıyan hatlarda gövdeyi değiştirmeden bakım yapılabilir.
25 bar çalışma basıncı
Üreticinin 509 modeli için verdiği maksimum çalışma basıncı 25 bar, test basıncı 32,5 bardır. Yüksek katlı binalarda statik basınç sorun çıkarmaz.
Plaka sayısı değiştirilebilir
509 gövdesi 250 ile 1000 mm arasında derinlik alabilir. İhtiyaç büyürse aynı gövdeye plaka eklenebilir.
İki bağlantı seçeneği
Üretici bu modelde 2 inç dişli ve DN50 flanşlı bağlantıyı birlikte veriyor; mevcut tesisata göre seçim yapılabilir.
Malzeme seçenekli plaka
Üretici plaka malzemesi olarak AISI 316, titanyum ve Hastelloy sunuyor. Klorürlü ve deniz suyu hatlarında titanyum tercih ediliyor.
Conta akışkana göre seçiliyor
EPDM, EPDM-HT, NBR, H-NBR, VITON ve VITON-G conta seçenekleri var; conta tipi akışkana ve sıcaklığa göre belirleniyor.
Bu Ürün Kimler İçin Uygun
Kazan dairesi ayırma
Kazan suyu ile kullanım suyunu ayırmak isteyen merkezi sistemler için. Üretici bu modeli kullanım sıcak suyu ve merkezi ısıtma başlığında listeliyor.
Isı istasyonu kuranlar
Bölgesel ısıtma ve ısı istasyonu uygulamaları üreticinin kullanım alanları listesinde yer alıyor.
Yüksek binada basınç kırma
Üretici yüksek binalarda basınç kırıcı olarak kullanımı açıkça belirtiyor.
Havuz ve güneş enerjisi
Havuz ısıtma, jeotermal ve güneş enerjisi devreleri de üreticinin saydığı uygulamalar arasında.
Bu Ürün Kimler İçin Uygun Değil
Gıda ve içecek hatlarında bu model kullanılmaz; üretici gıda uygulamaları için ayrı bir paslanmaz plakalı seri öneriyor. Katı partikül taşıyan akışkanlarda standart plaka yerine geniş aralıklı plaka gerekiyor; akışkanların kesinlikle karışmaması gereken hassas işlerde ise çift duvarlı plaka isteniyor. Bu üç durumda ürün seçimi öncesinde üreticiye danışılmalıdır.
Doğru Ürüne Yönlendirme
Daha küçük kapasite gerekiyorsa
MIT 503 ve 504 gövdeleri 16 bar çalışma basıncıyla, 1 inç ve 1 1/4 inç dişli bağlantıyla üretiliyor. Daire ve küçük hat uygulamalarında bu iki model daha uygun ölçüde kalıyor.
Daha büyük kapasite gerekiyorsa
MIT 513 ve 521 gövdeleri aynı 25 bar sınıfında, daha büyük plaka yüzeyiyle çalışıyor. 521 modeli DN100 flanşlı bağlantı ile geliyor.
Ürün Özellikleri
Ölçü ve Kapasite
Bağlantı ve Uyumluluk
| Bağlantı çapı | 2 inç dişli veya DN50 flanşlı |
| Plaka malzemesi | AISI 316, titanyum, Hastelloy |
| Gövde malzemesi | Karbon çelik veya paslanmaz |
| Conta seçenekleri | EPDM, EPDM-HT, NBR, H-NBR, VITON |
| Maks. çalışma basıncı | 25 bar |
| Maks. test basıncı | 32,5 bar |
Sık Sorulan Sorular
Plakalı mı borulu mu almalıyım?
Üreticinin kendi ölçütü şu: temiz akışkan ve kompaktlık önemliyse plakalı, yüksek sıcaklık ve basınç, kirli veya viskoz akışkan ya da çok yüksek kapasite varsa borulu eşanjör.
Plaka sayısı sonradan artar mı?
509 gövdesi 250 ile 1000 mm derinlik aralığında çalışıyor. Bu aralıkta kalmak şartıyla plaka eklenebilir; kesin sayı için üreticiye proje verisiyle başvurulur.
Hangi conta seçilmeli?
Conta malzemesi akışkana ve sıcaklığa göre belirleniyor. Üretici EPDM, EPDM-HT, NBR, H-NBR, VITON ve VITON-G seçeneklerini sunuyor.
Deniz suyunda kullanılır mı?
Üretici deniz suyu ve klorürlü sularda titanyum plaka tercih edildiğini belirtiyor. Standart paslanmaz plaka bu hatlar için seçilmez.
Montajı kim yapmalı?
Eşanjör bağlantıları basınçlı hatta çalıştığı için montaj yetkili servis veya tesisatçı tarafından yapılmalıdır.
513 ile 514 farkı ne?
Üreticinin teknik tablosunda bu iki modelin ölçüleri, basınçları ve bağlantıları birebir aynı görünüyor. Aradaki fark tabloda yazmıyor; seçim öncesi üreticiye sorulması gerekir.
Aynı Ailede Diğer Ölçüler
| MİT 503 | 167,5 x 390 mm, 16 bar, 1 inç dişli |
| MİT 504 | 200 x 490 mm, 16 bar, 1 1/4 inç dişli |
| MİT 509 | 292 x 765 mm, 25 bar, 2 inç / DN50 |
| MİT 513 | 350 x 920 mm, 25 bar, 2 inç / DN50 |
| MİT 514 | 350 x 920 mm, 25 bar, 2 inç / DN50 |
| MİT 521 | 470 x 1090 mm, 25 bar, DN100 flanşlı |
Değerler MİT üreticisinin kendi model tablosundan alınmıştır. Farklı marka eşanjörlerle karşılaştırma bu sayfada verilmedi: rakip ürünlerin hâlen satışta olduğu ve teknik değerleri doğrulanamadı.
Kombi Market, MİT plakalı eşanjör ailesinin tamamını stokta tutar. Bu sayfadaki teknik değerlerin tamamı üreticinin yayımladığı model tablosundan alınmıştır; doğrulanamayan hiçbir değer yazılmamıştır. Kapasite seçiminde tereddüt yaşarsanız tesisat verilerinizle bize ulaşın.
