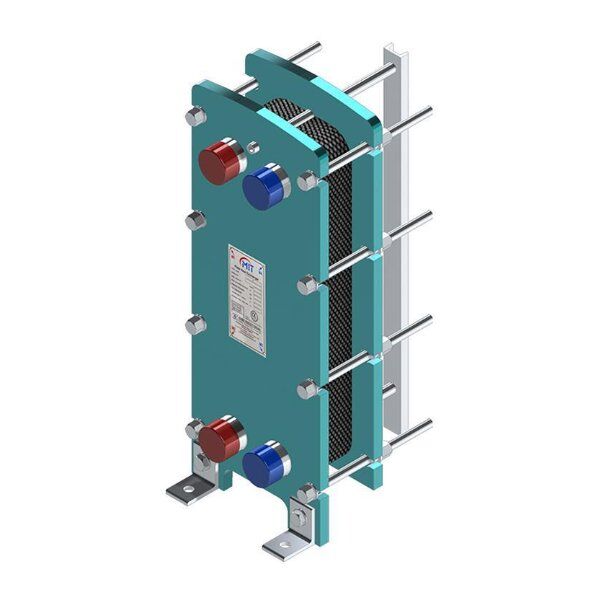

MIT 509 Plakalı Eşanjör 200.000 Kcal/h (25 Plakalı)
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
25 Plakalı 509 Eşanjörü Hangi İşe Girer?
MİT 509 gövdesinin yirmi beş plakalı paketi. Contalı plakalı eşanjörde her plaka yeni bir kanal açar; plaka sayısı arttıkça ısı geçiş yüzeyi büyür ve paket derinleşir. 509 gövdesi bu büyümeyi 250 mm ile 1000 mm arasında karşılıyor, dış ölçüsü ise 292 x 765 mm olarak sabit kalıyor.
MİT 509 · 25 Plakalı Contalı Eşanjör
Contalı plakalı25 plaka32,5 bar testGENEL DEĞERLENDİRME509 gövdesinin alt orta basamağı. Sabit dış ölçü, iki bağlantı seçeneği ve 25 bar çalışma basıncı. Kazan dairesinde yer hesabı yapmadan kapasite büyütmeye imkân verir.
Bu Ürünü Neden Almalısınız
Dış ölçü sabit kalıyor
Plaka eklendiğinde gövdenin 292 mm genişliği ve 765 mm yüksekliği değişmez. Kazan dairesindeki yerleşim hesabı yeniden yapılmaz.
Malzeme akışkana göre seçilir
Plaka AISI 316, titanyum veya Hastelloy; gövde karbon çelik veya paslanmaz. İki tarafın malzemesi ayrı ayrı belirlenebiliyor.
Conta altı seçenekli
EPDM, EPDM-HT, NBR, H-NBR, VITON ve VITON-G seçenekleri var. Yüksek sıcaklıkta EPDM-HT, yağlı akışkanda NBR gündeme geliyor.
25 bar sınıfının içinde
Çalışma basıncı 25 bar, test basıncı 32,5 bar. Bu değerler üreticinin 509 satırında yazılıdır.
Bu Ürün Kimler İçin Uygun
Kazan dairesi ayıranlar
Kazan suyunu kullanım suyundan ayırmak üreticinin ilk sıradaki uygulaması. Merkezi sistemlerde en sık görülen kullanım budur.
Bölgesel ısıtma kuranlar
Bölgesel ısıtma ve ısı istasyonu uygulamaları üreticinin listesinde yer alıyor.
Chiller devresi ayıranlar
Soğutma kulesi ve chiller devrelerinin ayrılması üreticinin saydığı kullanım alanları arasında.
Bu Ürün Kimler İçin Uygun Değil
Askıda katı madde taşıyan sularda standart plaka aralığı tıkanmaya açıktır; üretici bu durumda geniş aralıklı plaka öneriyor. Gıda ve içecek uygulamaları bu serinin kapsamı dışındadır. Çok yüksek sıcaklık ve basıncın bir arada olduğu proseslerde borulu tip tercih ediliyor.
Doğru Ürüne Yönlendirme
Yüzey fazla geliyorsa
509 gövdesinin 15 plakalı paketi daha küçük bir yüzeyle çalışıyor ve stoktadır. Bağlantı ile dış ölçü değişmez.
Bir üst gövde gerekiyorsa
MİT 513 gövdesi 350 x 920 mm ölçüde, aynı 25 bar sınıfında ve 2 inç dişli veya DN50 flanşlı bağlantıyla çalışıyor.
Ürün Özellikleri
Ölçü ve Kapasite
Bağlantı ve Uyumluluk
| Bağlantı çapı | 2 inç dişli veya DN50 flanşlı |
| Plaka malzemesi | AISI 316, titanyum, Hastelloy |
| Gövde malzemesi | Karbon çelik veya paslanmaz |
| Conta seçenekleri | EPDM, EPDM-HT, NBR, H-NBR, VITON |
| Maks. çalışma basıncı | 25 bar |
| Maks. test basıncı | 32,5 bar |
Sık Sorulan Sorular
Plaka sayısı artınca basınç kaybı ne olur?
Kanal sayısı artar, kesin değer debiye bağlı olarak değişir. Üreticinin seçim hesabı bu değeri verir; burada rakam yazmıyoruz.
Gövde paslanmaz olarak istenebilir mi?
Üretici gövdeyi karbon çelik veya paslanmaz olarak üretiyor. Talep sipariş sırasında belirtilir.
Plaka sayısı sonradan artırılabilir mi?
509 gövdesi 250-1000 mm derinlik aralığında çalışıyor. Bu aralıkta kalmak şartıyla plaka eklenebilir; işlem üreticiye danışılarak yapılır.
Kurulumu kim yapmalı?
Plaka paketinin sıkma torku ve bağlantı sızdırmazlığı kritik olduğu için işi ehil bir tesisatçı yapmalıdır.
Aynı Ailede Diğer Ölçüler
| MİT 503 | 167,5 x 390 mm, 16 bar, 1 inç dişli |
| MİT 504 | 200 x 490 mm, 16 bar, 1 1/4 inç dişli |
| MİT 509 | 292 x 765 mm, 25 bar, 2 inç / DN50 |
| MİT 513 | 350 x 920 mm, 25 bar, 2 inç / DN50 |
| MİT 514 | 350 x 920 mm, 25 bar, 2 inç / DN50 |
| MİT 521 | 470 x 1090 mm, 25 bar, DN100 flanşlı |
Değerler MİT üreticisinin kendi model tablosundan alınmıştır. Farklı marka eşanjörlerle karşılaştırma bu sayfada verilmedi: rakip ürünlerin hâlen satışta olduğu ve teknik değerleri doğrulanamadı.
MİT contalı plakalı eşanjörlerin tamamı Kombi Market stoklarında bulunur. Bu sayfadaki teknik değerler üreticinin yayımladığı model tablosundan alınmıştır. Doğrulayamadığımız hiçbir değeri sayfaya koymadık; eksik kalan bilgileri sorulduğunda açıkça söylüyoruz.
