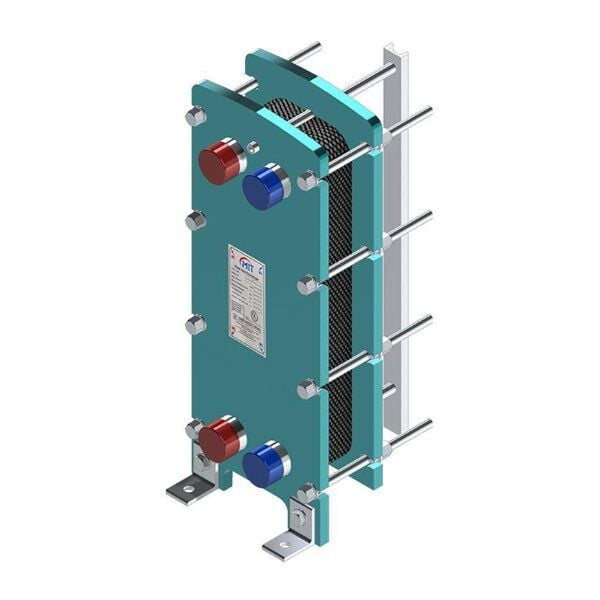

MIT 509 Plakalı Eşanjör 500.000 Kcal/h (61 Plakalı)
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
509 Gövdesinin En Geniş Paketi: 61 Plaka
Stokladığımız MİT 509 paketleri arasında en yüksek plaka sayısı budur. Üretici 509 gövdesi için 250-1000 mm paket derinliği tanımlıyor ve altmış bir plakalı paket bu aralığın üst tarafında yer alıyor. Bundan daha geniş bir yüzey gerekiyorsa gövde değişimi, yani 513 veya 521 gündeme gelir.
MİT 509 · 61 Plakalı Contalı Eşanjör
61 plaka292 x 765 mm gövde25 barGENEL DEĞERLENDİRME509 ailesinin tepe noktası. Dış ölçü ve bağlantı korunurken yüzey ailenin üst sınırına yaklaşır; sonraki adım gövde büyütmektir.
Bu Ürünü Neden Almalısınız
509 gövdesinde en geniş yüzey
Stokladığımız 509 paketleri 15 plakadan 61 plakaya kadar çıkıyor. Bu ürün dizinin en üst basamağıdır.
Dış ölçü büyümüyor
Paket derinleşse de gövdenin 292 mm genişliği ve 765 mm yüksekliği sabit kalır. Dar kazan dairelerinde bu fark hissedilir.
Bakımı yapılabilen geniş yüzey
Altmış bir plakanın tamamı sökülüp temizlenebilir. Lehimli tiplerde bu ölçekte bir yüzeyin bakımı mümkün olmaz.
Basınç sınıfı korunuyor
Çalışma 25 bar, test 32,5 bar. Plaka sayısı artsa da üreticinin 509 için verdiği basınç değerleri değişmez.
Bu Ürün Kimler İçin Uygun
Büyük kazan dairesi işletenler
Yüksek ısı yükü olan merkezi sistemlerde kazan devresi ile dağıtım devresini ayırmak için kullanılan ölçek.
Bölgesel ısıtma hattı kuranlar
Bölgesel ısıtma ve ısı istasyonu uygulamaları üreticinin kullanım alanları arasında sayılıyor.
Isı geri kazanımı yapanlar
Atık ısıdan yararlanma üreticinin listelediği uygulamalardan biri; iki devre arasına eşanjör konularak kurulur.
Bu Ürün Kimler İçin Uygun Değil
Bu paket gıda ve içecek uygulamalarına göre üretilmiyor. Kirli veya viskoz akışkanlarda üretici borulu tip öneriyor. Ayrıca yüzey ihtiyacı bu paketin üzerine çıkıyorsa 509 gövdesi zorlanmamalı, 513 veya 521 gövdesine geçilmelidir.
Doğru Ürüne Yönlendirme
Gövde büyütülecekse
MİT 513 gövdesi 350 x 920 mm ölçüde ve aynı basınç sınıfında; 521 gövdesi 470 x 1090 mm ölçüde ve DN100 flanşlı bağlantıyla çalışıyor.
Daha küçük yüzey yeterliyse
509 gövdesinin 37 ve 49 plakalı paketleri stoktadır. Aynı gövde ve bağlantıyla daha küçük bir yüzey sunarlar.
Ürün Özellikleri
Ölçü ve Kapasite
Bağlantı ve Uyumluluk
| Bağlantı çapı | 2 inç dişli veya DN50 flanşlı |
| Plaka malzemesi | AISI 316, titanyum, Hastelloy |
| Gövde malzemesi | Karbon çelik veya paslanmaz |
| Conta seçenekleri | EPDM, EPDM-HT, NBR, H-NBR, VITON |
| Maks. çalışma basıncı | 25 bar |
| Maks. test basıncı | 32,5 bar |
Sık Sorulan Sorular
Bu paketten sonra ne var?
509 gövdesinin derinlik sınırı 1000 mm. Daha fazla yüzey gerektiğinde 513, 514 veya 521 gövdelerine geçilir; hepsi 25 bar sınıfındadır.
Yerleşim için ne kadar boşluk gerekir?
Paket sökülebildiği için önünde bakım boşluğu bırakılması gerekir. Üretici bu mesafe için bir değer yayımlamadığından burada rakam vermiyoruz.
Plaka malzemesi seçimi nasıl yapılır?
Üretici AISI 316, titanyum ve Hastelloy sunuyor. Akışkan klorürlü veya agresif ise seçim titanyum tarafına kayar.
Montajı kim üstlenmeli?
Bu ölçekte hem taşıma hem bağlantı planlama gerektirir. İşin yetkili servis veya deneyimli bir tesisatçı tarafından yapılması gerekir.
Aynı Ailede Diğer Ölçüler
| MİT 503 | 167,5 x 390 mm, 16 bar, 1 inç dişli |
| MİT 504 | 200 x 490 mm, 16 bar, 1 1/4 inç dişli |
| MİT 509 | 292 x 765 mm, 25 bar, 2 inç / DN50 |
| MİT 513 | 350 x 920 mm, 25 bar, 2 inç / DN50 |
| MİT 514 | 350 x 920 mm, 25 bar, 2 inç / DN50 |
| MİT 521 | 470 x 1090 mm, 25 bar, DN100 flanşlı |
Değerler MİT üreticisinin kendi model tablosundan alınmıştır. Farklı marka eşanjörlerle karşılaştırma bu sayfada verilmedi: rakip ürünlerin hâlen satışta olduğu ve teknik değerleri doğrulanamadı.
Kombi Market, MİT 509 gövdesinin bütün plaka seçeneklerini stokta tutar. Sayfadaki değerlerin tamamı üreticinin model tablosundan gelir; ağırlık, bakım mesafesi ve standart malzeme gibi üreticinin yayımlamadığı bilgiler yazılmamıştır.
