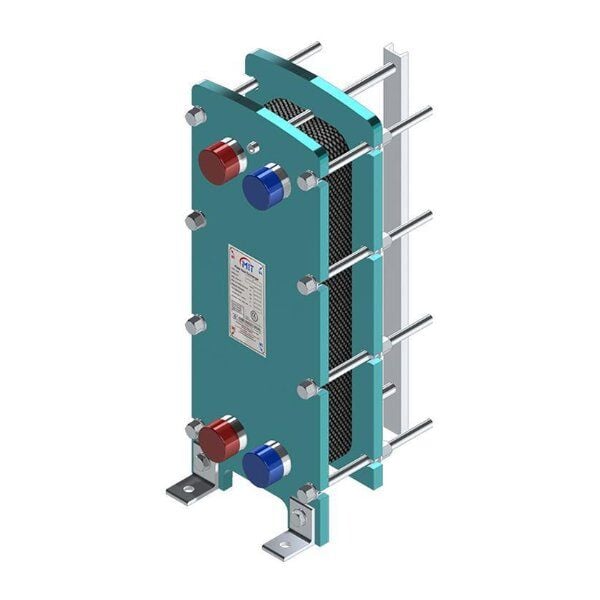

MIT 513 Plakalı Eşanjör 200.000 Kcal/h (31 Plakalı)
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
513 Gövdesi: 509'un Bir Üstündeki Ölçü
MİT 513, contalı plakalı ailede 509 gövdesinin bir üstündeki ölçüdür: dış ölçü 350 x 920 mm, paket derinliği 250-1000 mm, çalışma basıncı 25 bar. Bağlantı 509 ile aynı kalıyor, yani 2 inç dişli veya DN50 flanşlı. Bu ürün 513 gövdesinin otuz bir plakalı paketidir.
MİT 513 · 31 Plakalı Contalı Eşanjör
350 x 920 mm gövde31 plaka25 barGENEL DEĞERLENDİRME509 gövdesi yüzey olarak yetmediğinde, bağlantı çapını değiştirmeden büyümenin yolu. Aynı 2 inç dişli veya DN50 flanş bağlantısıyla daha geniş bir plaka yüzeyi sunar.
Bu Ürünü Neden Almalısınız
Bağlantı değişmeden gövde büyür
513 gövdesi de 2 inç dişli veya DN50 flanşlı bağlantı kullanıyor. 509'dan geçişte tesisatın bağlantı çapını değiştirmek gerekmez.
Plaka yüzeyi geniş
Gövde 350 mm genişlik ve 920 mm yükseklikte. Aynı plaka sayısında 509'a göre daha büyük bir ısı geçiş yüzeyi elde edilir.
25 bar sınıfı korunuyor
Çalışma basıncı 25 bar, test basıncı 32,5 bar. Basınç sınıfı 509 ile aynı olduğu için tesisat hesapları büyük ölçüde geçerli kalır.
Sökülebilir paket
Contalı yapı bu ölçekte de korunuyor. Plakalar açılıp temizlenebiliyor, tek tek değiştirilebiliyor.
Bu Ürün Kimler İçin Uygun
509 yüzeyi yetmeyenler
Bağlantı çapını büyütmeden daha fazla yüzeye ihtiyaç duyan tesisatlar için ailedeki doğal sonraki adım.
Yüksek binada basınç kıranlar
Üretici yüksek binalarda basınç kırıcı kullanımı açıkça belirtiyor; 25 bar sınıfı bu iş için tanımlı.
Soğutma devresi ayıranlar
Chiller ve soğutma kulesi devrelerinin ayrılması üreticinin kullanım alanları arasında sayılıyor.
Bu Ürün Kimler İçin Uygun Değil
Gıda ve içecek hatları için üretici ayrı bir paslanmaz seri tarif ediyor; bu gövde o iş için seçilmez. Kirli ve viskoz akışkan taşıyan proseslerde plakalı tip yerine borulu eşanjör tercih ediliyor. Partikül taşıyan sularda geniş aralıklı plaka isteniyor.
Doğru Ürüne Yönlendirme
509 gövdesi yeterliyse
MİT 509 gövdesi 292 x 765 mm ölçüde, aynı bağlantı ve basınç sınıfıyla çalışıyor. Yüzey ihtiyacı karşılanıyorsa daha küçük gövde yerleşimde avantaj sağlar.
Daha büyük gövde gerekiyorsa
MİT 521 gövdesi 470 x 1090 mm ölçüde ve DN100 flanşlı bağlantıyla üretiliyor; paket derinliği 350-1250 mm aralığında.
Ürün Özellikleri
Ölçü ve Kapasite
Bağlantı ve Uyumluluk
| Bağlantı çapı | 2 inç dişli veya DN50 flanşlı |
| Plaka malzemesi | AISI 316, titanyum, Hastelloy |
| Gövde malzemesi | Karbon çelik veya paslanmaz |
| Conta seçenekleri | EPDM, EPDM-HT, NBR, H-NBR, VITON |
| Maks. çalışma basıncı | 25 bar |
| Maks. test basıncı | 32,5 bar |
Sık Sorulan Sorular
513 ile 509 arasındaki fark ne?
Dış ölçü 292 x 765 mm'den 350 x 920 mm'ye çıkar. Basınç sınıfı ve bağlantı biçimi aynı kalır; değişen şey plaka yüzeyidir.
513 ile 514 aynı mı?
Üreticinin model tablosunda iki modelin ölçüleri, basınçları ve bağlantıları birebir aynı görünüyor. Aradaki farkı açıklayan bir veri tabloda yer almadığı için burada bir fark yazmıyoruz; konuyu üreticiye sorduk.
Flanşlı bağlantı mı tercih edilmeli?
Karar mevcut tesisata göre verilir. Üretici bu gövdede 2 inç dişli ve DN50 flanşlı bağlantıyı birlikte sunuyor.
Bakım için ne gerekir?
Sıkma cıvatalarının gevşetilmesi ve plakaların sırayla çıkarılması gerekir. İşlem bu ölçekte deneyimli bir tesisatçı tarafından yapılmalıdır.
Aynı Ailede Diğer Ölçüler
| MİT 503 | 167,5 x 390 mm, 16 bar, 1 inç dişli |
| MİT 504 | 200 x 490 mm, 16 bar, 1 1/4 inç dişli |
| MİT 509 | 292 x 765 mm, 25 bar, 2 inç / DN50 |
| MİT 513 | 350 x 920 mm, 25 bar, 2 inç / DN50 |
| MİT 514 | 350 x 920 mm, 25 bar, 2 inç / DN50 |
| MİT 521 | 470 x 1090 mm, 25 bar, DN100 flanşlı |
Değerler MİT üreticisinin kendi model tablosundan alınmıştır. Farklı marka eşanjörlerle karşılaştırma bu sayfada verilmedi: rakip ürünlerin hâlen satışta olduğu ve teknik değerleri doğrulanamadı.
Kombi Market'te MİT 513 gövdesinin 31 ve 45 plakalı paketleri bulunur. Sayfadaki değerler üreticinin model tablosundan alınmıştır. 513 ile 514 arasındaki farkın tabloda yazmadığını da olduğu gibi aktarıyoruz; eksik bilgiyi tamamlamak yerine eksik olduğunu söylemeyi tercih ediyoruz.
