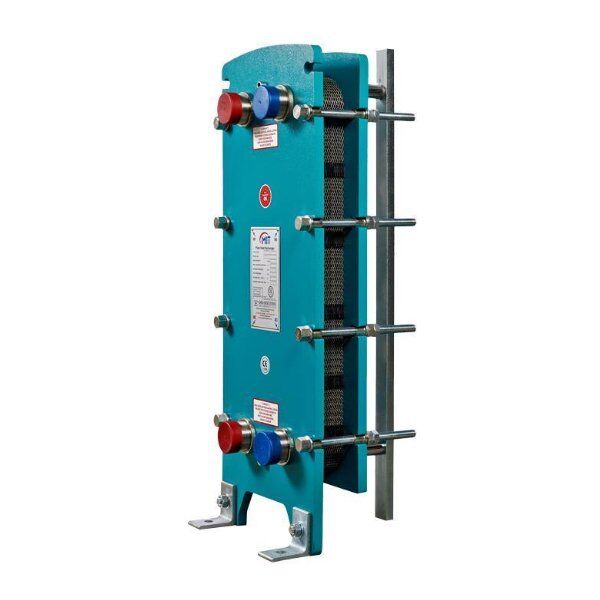

MIT 514 Plakalı Eşanjör 250.000 Kcal/h (11 Plakalı)
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
514 Modeli ve 11 Plakalı Paket Hakkında
MİT 514, üreticinin contalı plakalı tablosunda 513 ile aynı satır değerlerine sahip gövdedir: 350 x 920 mm dış ölçü, 250-1000 mm paket derinliği, 25 bar çalışma ve 32,5 bar test basıncı, 2 inç dişli veya DN50 flanşlı bağlantı. Bu ürün 514 gövdesinin on bir plakalı paketidir.
MİT 514 · 11 Plakalı Contalı Eşanjör
514 gövdesi11 plaka25 barGENEL DEĞERLENDİRME514 gövdesinin az plakalı paketi: büyük gövde, dar plaka paketi. Gövde ölçüsü belirleyici olan ama yüzey ihtiyacı sınırlı kalan hatlar için üretilen bir birleşim.
Bu Ürünü Neden Almalısınız
Büyük gövde, dar paket
Gövde 350 x 920 mm ölçüsündeyken paket on bir plakadan oluşuyor. Paket derinliği aralığın alt ucunda kaldığı için ileride büyümek için çok yer var.
25 bar çalışma basıncı
Üreticinin 514 satırında çalışma basıncı 25 bar, test basıncı 32,5 bar olarak yazılı. Yüksek statik basınçlı kolonlarda tanımlı sınıf budur.
İki bağlantı biçimi
2 inç dişli ve DN50 flanşlı bağlantı üreticinin bu gövde için verdiği seçeneklerdir; mevcut tesisata göre biri seçilir.
Plaka paketi açılabiliyor
Contalı yapı plakaların sökülmesine imkân verir. On bir plakalı bir paketin temizliği kısa sürer.
Bu Ürün Kimler İçin Uygun
Gövde ölçüsü sabitlenmiş projeler
Proje 514 gövdesini tarif ediyorsa, yüzey ihtiyacı düşük olsa bile aynı gövdede kalınması gerekebilir.
İleride büyütmeyi planlayanlar
Paket derinliği 250-1000 mm aralığının alt ucunda olduğu için aynı gövdede plaka ilavesine geniş yer kalıyor.
Yüksek basınçlı devreler
25 bar sınıfı, 16 bar sınıfındaki 503 ve 504 gövdelerinin yetmediği hatlar için tanımlıdır.
Bu Ürün Kimler İçin Uygun Değil
Gıda ve içecek uygulamalarında bu seri kullanılmaz. Kirli veya viskoz akışkan taşıyan hatlarda üretici borulu tip öneriyor. Yüzey ihtiyacı düşükse ve gövde ölçüsü zorunlu değilse, bu kadar büyük bir gövdeyi az plakayla kullanmak yerine 509 gövdesine bakmak daha yerinde olur.
Doğru Ürüne Yönlendirme
Gövde küçültülebiliyorsa
MİT 509 gövdesi 292 x 765 mm ölçüde, aynı bağlantı ve basınç sınıfında çalışıyor. Yüzey ihtiyacı düşükken daha küçük gövde yerleşimde avantaj sağlar.
Aynı gövdede yüzey artacaksa
514 gövdesinin daha yüksek kapasiteli paketi de stoktadır. Dış ölçü ve bağlantı aynı kaldığı için tesisatta değişiklik gerekmez.
Ürün Özellikleri
Ölçü ve Kapasite
Bağlantı ve Uyumluluk
| Bağlantı çapı | 2 inç dişli veya DN50 flanşlı |
| Plaka malzemesi | AISI 316, titanyum, Hastelloy |
| Gövde malzemesi | Karbon çelik veya paslanmaz |
| Conta seçenekleri | EPDM, EPDM-HT, NBR, H-NBR, VITON |
| Maks. çalışma basıncı | 25 bar |
| Maks. test basıncı | 32,5 bar |
Sık Sorulan Sorular
514 ile 513 farkı nedir?
Üreticinin model tablosunda iki modelin bütün değerleri aynı yazıyor. Farkın ne olduğu tabloda belirtilmediği için buraya bir fark yazmıyoruz; bilgiyi üreticiden istedik.
Az plaka büyük gövdede sorun olur mu?
Üretici gövde için 250-1000 mm derinlik aralığı tanımlıyor; on bir plakalı paket bu aralığın içinde kalır. Uygunluk kararı üreticinin seçim hesabıyla verilir.
Plaka malzemesi hangisi olmalı?
AISI 316, titanyum ve Hastelloy üreticinin sunduğu seçenekler. Klorürlü sularda titanyum, standart tesisat suyunda paslanmaz tercih ediliyor.
Montajı kim yapmalı?
Eşanjör basınçlı hatta bağlanır ve paket torkla sıkılır; iş yetkili servis ya da tesisatçı tarafından yapılmalıdır.
Aynı Ailede Diğer Ölçüler
| MİT 503 | 167,5 x 390 mm, 16 bar, 1 inç dişli |
| MİT 504 | 200 x 490 mm, 16 bar, 1 1/4 inç dişli |
| MİT 509 | 292 x 765 mm, 25 bar, 2 inç / DN50 |
| MİT 513 | 350 x 920 mm, 25 bar, 2 inç / DN50 |
| MİT 514 | 350 x 920 mm, 25 bar, 2 inç / DN50 |
| MİT 521 | 470 x 1090 mm, 25 bar, DN100 flanşlı |
Değerler MİT üreticisinin kendi model tablosundan alınmıştır. Farklı marka eşanjörlerle karşılaştırma bu sayfada verilmedi: rakip ürünlerin hâlen satışta olduğu ve teknik değerleri doğrulanamadı.
Bu sayfada MİT üreticisinin 514 satırında yayımladığı değerler kullanılmıştır. 514 ile 513 arasındaki farkın üretici tablosunda yazmadığını açıkça belirtiyoruz; bilinmeyeni doldurmak yerine soru olarak bırakmayı doğru buluyoruz. Kombi Market.
