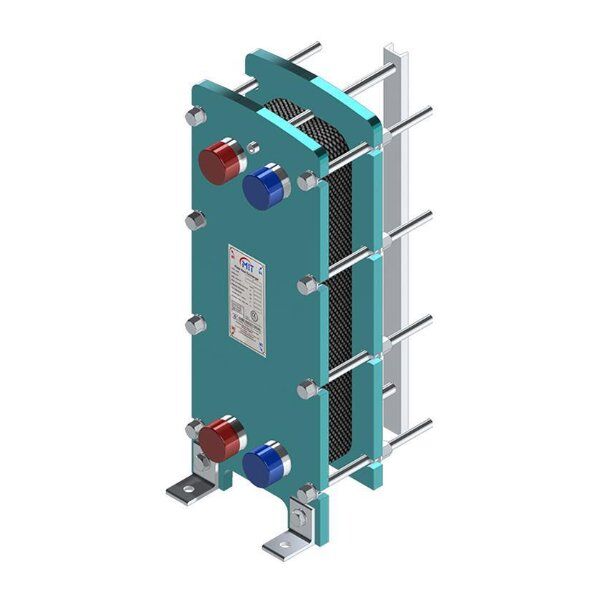

MIT 521 Plakalı Eşanjör 1.000.000 Kcal/h (51 Plakalı)
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
521: Ailenin En Büyük Contalı Gövdesi
MİT 521, üreticinin contalı plakalı tablosundaki en büyük gövdedir. Dış ölçü 470 x 1090 mm, paket derinliği 350-1250 mm, çalışma basıncı 25 bar, test basıncı 32,5 bar. Ailedeki diğer gövdelerden en belirgin ayrıldığı nokta bağlantıdır: 521 yalnızca DN100 flanşlı olarak veriliyor, dişli seçeneği yok.
MİT 521 · 51 Plakalı Contalı Eşanjör
DN100 flanşlı51 plaka470 x 1090 mmGENEL DEĞERLENDİRMEAilenin tepe gövdesi. Yüksek debili ana hatlar için DN100 flanşlı bağlantı ve 1250 mm'ye kadar paket derinliği. Bu ölçekte seçim artık boru çapı ve yerleşimle birlikte planlanır.
Bu Ürünü Neden Almalısınız
Sadece DN100 flanşlı bağlantı
Alt gövdelerde dişli seçeneği varken 521 yalnızca DN100 flanşlı olarak üretiliyor. Yüksek debinin geçtiği ana hatlar için tanımlı bağlantıdır.
1250 mm'ye kadar paket derinliği
Üreticinin verdiği aralık 350-1250 mm. Bu, ailedeki en geniş plaka yüzeyi imkânı demektir.
25 bar sınıfında en büyük gövde
Çalışma 25 bar, test 32,5 bar. Basınç sınıfı 509, 513 ve 514 ile aynı; değişen şey ölçek ve bağlantıdır.
Bu ölçekte de sökülebilir
Elli bir plakalı bir paket dahi contalı yapı sayesinde açılıp temizlenebiliyor. Bu ölçekte bakım imkânı ürünün ömrünü belirleyen etkendir.
Bu Ürün Kimler İçin Uygun
Ana hat ayıranlar
DN100 bağlantı, bina ana hattı veya ısı merkezi çıkışı gibi yüksek debili noktalarda çalışmak için tanımlı.
Isı merkezi kuranlar
Bölgesel ısıtma ve ısı istasyonu uygulamaları üreticinin kullanım alanları listesinde bulunuyor; bu gövde o ölçeğin karşılığı.
Endüstriyel ısı geri kazanımı
Isı geri kazanımı üreticinin saydığı uygulamalar arasında. Yüksek debili atık ısı hatlarında bu ölçek gerekir.
Bu Ürün Kimler İçin Uygun Değil
Gıda ve içecek üretim hatlarında bu gövde kullanılmaz; üretici o alan için ayrı bir seri tarif ediyor. Kirli, viskoz veya çok yüksek sıcaklıklı proseslerde plakalı yerine borulu tip seçiliyor. Dişli bağlantılı bir tesisata bu gövde takılamaz; flanş hazırlığı zorunludur.
Doğru Ürüne Yönlendirme
Dişli bağlantıda kalınacaksa
MİT 509, 513 ve 514 gövdeleri 2 inç dişli veya DN50 flanşlı bağlantı sunuyor. Flanş hazırlığı yapılamayacaksa seçim bu gövdelerden yapılır.
Bir alt ölçek yeterliyse
MİT 513 gövdesi 350 x 920 mm ölçüde ve aynı basınç sınıfında çalışıyor; yerleşim ve nakliye açısından daha rahattır.
Ürün Özellikleri
Ölçü ve Kapasite
Bağlantı ve Uyumluluk
| Bağlantı çapı | DN100 flanşlı |
| Plaka malzemesi | AISI 316, titanyum, Hastelloy |
| Gövde malzemesi | Karbon çelik veya paslanmaz |
| Conta seçenekleri | EPDM, EPDM-HT, NBR, H-NBR, VITON |
| Maks. çalışma basıncı | 25 bar |
| Maks. test basıncı | 32,5 bar |
Sık Sorulan Sorular
Neden dişli seçeneği yok?
Üreticinin tablosunda 521 için yalnızca DN100 flanşlı bağlantı yazıyor. Bu ölçekte geçen debiye dişli bağlantı uygun görülmemiş; tabloda başka bir seçenek bulunmuyor.
Yerleşim için neye dikkat edilmeli?
Gövde 470 x 1090 mm ölçüsünde ve paket 1250 mm'ye kadar derinleşebiliyor. Bakım için önünde plaka çıkarma boşluğu bırakılması gerekir.
Plaka malzemesi nasıl belirlenir?
Üreticinin plaka listesi AISI 316, titanyum ve Hastelloy alternatiflerinden oluşuyor. Deniz suyu ve klorürlü hatlarda titanyum, tesisat suyunda paslanmaz kullanılıyor.
Kurulum kim tarafından yapılır?
Bu ölçekte taşıma, flanş bağlantısı ve devreye alma birlikte planlanır. İşin yetkili servis veya proje ekibiyle yürütülmesi gerekir.
Aynı Ailede Diğer Ölçüler
| MİT 503 | 167,5 x 390 mm, 16 bar, 1 inç dişli |
| MİT 504 | 200 x 490 mm, 16 bar, 1 1/4 inç dişli |
| MİT 509 | 292 x 765 mm, 25 bar, 2 inç / DN50 |
| MİT 513 | 350 x 920 mm, 25 bar, 2 inç / DN50 |
| MİT 514 | 350 x 920 mm, 25 bar, 2 inç / DN50 |
| MİT 521 | 470 x 1090 mm, 25 bar, DN100 flanşlı |
Değerler MİT üreticisinin kendi model tablosundan alınmıştır. Farklı marka eşanjörlerle karşılaştırma bu sayfada verilmedi: rakip ürünlerin hâlen satışta olduğu ve teknik değerleri doğrulanamadı.
MİT contalı plakalı ailenin 503'ten 521'e kadar bütün gövdeleri Kombi Market stoklarında. Bu sayfadaki ölçü, basınç ve bağlantı değerleri üreticinin model tablosundan alınmıştır; ağırlık ve standart malzeme gibi yayımlanmamış bilgiler yazılmamıştır.
