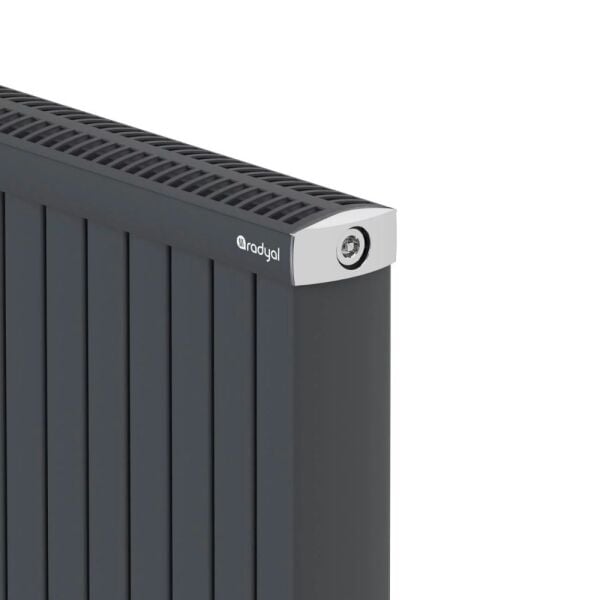

Radyal Saray 450x160 Radyatör
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
Saray Radyatör: Alçak Ölçülerde Yüksek Güç
Saray, 40 mm dilim genişliğinde ve 80 mm gövde kalınlığında; Radyal'in dar dilimli serileri içinde dilim başına en yüksek gücü veren ürün. Buradaki ölçü 450 mm boyunda, 4 dilimli; gövde uzunluğu 174 mm, 90/70-20 °C değeri 240 kcal/h (276 W). Alçak gövdede bile dilim başına güç yüksek kaldığı için az dilimle iş görüyor.
Radyal Saray 450x160 Radyatör
Dar dilimli seriler içinde dilim başına en güçlü olanı: aynı dilim genişliğindeki 60 mm gövdeli seriye göre %22-25 daha fazla ısı. Bu üründe güç 90/70-20 °C'de 240 kcal/h, 75/65-20 °C'de 188 kcal/h.
Saray Ne Veriyor
Dar dilimli serilerin en güçlüsü
80 mm gövde, dilim başına ısıyı aynı dilim genişliğindeki 60 mm gövdeli seriye göre %22-25 yukarı taşıyor. Burada 4 dilim 240 kcal/h üretiyor.
Kısa duvardan yüksek ısı
Dilim adımı 40 mm kaldığı için güç dar bir duvar parçasına sığıyor; 4 dilim yalnız 174 mm yer kaplıyor.
Su hacmi dar dilime göre dengeli
Bu üründe toplam su hacmi 0,4 litre, boş ağırlık 2,08 kg. Gövde derinleşmesine rağmen metre başına taşınan su, aynı dilim genişliğindeki ince gövdeli seriden düşük kalıyor.
Isıtma yüzeyi dilim başına 0,217 m²
Derin gövde, dar dilimde ısıtma yüzeyini bu serinin en yükseğine çıkarıyor.
75/65 °C değeri yayımlı
Düşük sıcaklık karşılığı 188 kcal/h (220 W); ısı pompalı ya da kısık çalışan tesisatta hesap bu değerle yapılır.
RAL kataloğu açık
Renkler elektrostatik toz boyayla uygulanıyor; ahşap desen ve film kaplama da seçenekler arasında.
Hangi Yere Uygun
Isı ihtiyacı yüksek küçük odalar
Alçak gövdede bile dilim başına güç yüksek; 4 dilim 240 kcal/h veriyor.
Boru merkezleri 410 mm olan daireler
Eksenler arası ölçü yüksekliğin 40 mm altında; sökülecek radyatörü ölçmeden sipariş vermeyin.
Duvarda derinlik sorunu olmayan yerler
Ön yüz duvardan 117 mm uzakta kalıyor; bu seride en çok dikkat edilecek ölçü bu.
Az parçayla iş bitirmek isteyenler
Dilim başına güç yüksek olduğu için gereken dilim sayısı düşüyor.
– Kuyu suyuyla beslenen tesisatlar: üretici garanti dışında tutuyor.
– 95 °C üzerinde çalışan veya buharla çalışan sistemler.
– 10 barın üzerindeki besleme hatları: basınç düşürücü şart.
– Duvardan 117 mm çıkıntının kabul edilemeyeceği dar koridor ve kapı arkaları.
– Tesisat aksı duvardan 65 mm'ye göre hazırlanmış montajlar: bu seride aks duvardan 75 mm uzakta.
Diğer Dar Dilimli Seriler
Radyal Villa
Aynı 40 mm dilim, gövde 60 mm, duvardan 97 mm çıkıntı ve poz numarası yayımlı. 20 mm daha ince gövde isteyenler için.
Radyal Yalı
Aynı 40 mm dilim, gövde 36 mm, duvardan 85 mm. Duvarda en az yer kaplayan seçenek.
Teknik Bilgiler
Ölçü Tablosu
Bu Güç Kaç m² Karşılar?
Bu ölçünün 90/70-20 °C gücü 240 kcal/h. Aşağıdaki metrekare karşılıkları yalnız ön eleme içindir; üretici tablosundan değil, yaygın ısı ihtiyacı kabullerinden çıkarılmıştır.
– Yalıtımı yapılmış, tavan yüksekliği standart oda: m² başına 70-100 kcal/h
– Yalıtımsız ya da iki dış cepheli daire: m² başına 100-130 kcal/h
Doğru dilim sayısı TS 2164 kapsamında yapılan ısı kaybı hesabıyla belirlenir. Tesisat 75/65 °C ile çalıştığında bu ürünün gücü 188 kcal/h'e düşer; metrekare karşılığı da aynı oranda azalır.
Hangi Sisteme Uygun
Montaj Basamakları
Bu seride iki ölçü diğer dikey serilerden ayrılıyor: tesisat aksı duvardan 75 mm (diğerlerinde 65 mm) ve ön yüz duvardan 117 mm. Hazır bırakılmış bir tesisata takılacaksa 10 mm fark çıkar. Gövde boyu (dilim sayısı x 40 mm) + 14 mm olarak hesaplanıyor; bu seride ek pay diğer serilerin hepsinden fazla. Alttan çift bağlantıda yön tıkacı 5-10 dilimde ikinci ile üçüncü, 10-20 dilimde üçüncü ile dördüncü dilim arasına konur. Sisteme 5 litreden fazla su girdiğinde üretici R-24 takviyesi istiyor.
Saray'ın mantığı tek cümleyle şu: dar dilim adımını koruyup gücü derinlikten almak. Dilim başına kcal yüksek olduğu için gereken parça sayısı azalıyor, ama duvardan 117 mm çıkıntı ve 75 mm tesisat aksı montajı kısıtlıyor. Ölçü almadan bu seriye karar vermeyin. Dilim sayısı yine odanın ısı kaybı hesabından çıkar; düşük sıcaklıkla çalışan tesisatta 90/70 °C değerine göre seçim yapmak eksik güce yol açar.
Sorular ve Cevaplar
Villa ile farkı ne?
Dilim genişliği ikisinde de 40 mm. Saray'ın gövdesi 80 mm, Villa'nın 60 mm; Saray dilim başına %22-25 daha fazla ısı verir, duvardan 20 mm daha çok çıkar.
Tesisat aksı ölçüsü farklı mı?
Evet. Bu seride aks duvardan 75 mm uzakta, diğer dikey serilerde 65 mm.
Eksenler arası kaç mm?
Yüksekliğin 40 mm altında; bu ürün için 410 mm.
Kaç dilim gerekir?
Tek dilim 60 kcal/h veriyor; odanın ısı kaybını bu sayıya bölün. Bu üründe 4 dilim var.
Düşük sıcaklıkta kaç kcal verir?
75/65-20 °C koşulunda 188 kcal/h.
Garanti ve kapsam dışı durumlar?
Süre 5 yıl. Kuyu suyu, koruyucusuz çalıştırma, onaysız kimyasal, donma ve darbe hasarları kapsam dışında.
Rakiple Yan Yana
Ayrışma Noktaları
Saray ile Nota Roos arasındaki seçim şu üç ölçüye bakıyor. 1) Metre başına ısı gücü: Saray 1.375 W/m, Nota Roos 976 W/m; ikisi de üreticilerin 75/65-20 °C tablosundan. 2) Taşınan su: Saray metre başına 2,5 litre, Nota Roos 3,33 litre. 3) Belge: Nota Roos'un ısıl güç değerleri EN 442 kapsamında TSE laboratuvarında ölçülüp yayımlanmış; Radyal'in TSE belgesinde Saray adı geçmiyor.
Radyal Saray 450x160 Radyatör
Dar dilimli seriler içinde metre başına en yüksek ısı gücünü veren ürün; gereken parça sayısını düşürüyor ve taşıdığı su dengeli kalıyor. Bedeli duvardan 117 mm çıkıntı, 75 mm tesisat aksı ve bu model adının TSE belgesinde geçmemesi.
Nota Roos 480 mm
Dilim genişliği 42 mm, gövde kalınlığı 60 mm; bu üründen 20 mm ince. Isıl güç değerleri EN 442 kapsamında TSE laboratuvarında ölçülmüş ve test raporu yayımlanmış durumda. Metre başına ısı gücünde belirgin biçimde geride, taşıdığı su daha yüksek; renk seçeneği yedi ile sınırlı. Duvardan daha az çıkması tek somut üstünlüğü.
Özet Karar
Dar bir duvardan yüksek ısı almak zorundaysanız ve duvardan 117 mm çıkıntıyı kabul ediyorsanız Saray doğru seçim. Duvar derinliği kısıtlıysa ya da belgeli ölçüm değeri şartsa Nota Roos tarafına bakın. Garanti iki üründe de 5 yıl.
Kombi Market değerlendirmesi: Radyal Saray 450x160 Radyatör, 40 mm dilim genişliği ve 80 mm gövdesiyle 4 dilimde 240 kcal/h veren, dar duvardan yüksek ısı isteyen odalar için uygun bir alüminyum radyatördür. Sipariş öncesi eksenler arası ölçüyü (410 mm), duvardan 117 mm çıkıntıyı ve 75 mm tesisat aksını kontrol edin.
| MODEL SEÇİMİ | : | RADYAL SARAY |
| YÜKSEKLİK SEÇİMİ | : | 450 MM YÜKSEKLİK |
| GENİŞLİK ARALIĞI | : | 400 MM VE ALTI |
| MALZEME CİNSİ SEÇİMİ | : | DEKORATİF ALÜMİNYUM |
