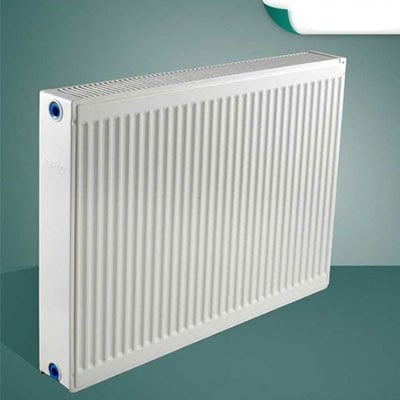

Vaillant 600x1500 Panel Radyatör Tip22
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
600x1500 Tip 22 Petek: Güç ve Duvar Payı
Vaillant 600x1500 Tip 22 panel radyatör, 150 cm uzunluğuyla salonlarda ikinci peteğe gerek bırakmadan çözüm veren üst ölçülerdendir.
Bu sayfadaki 2.697 W değeri 75/65 °C gidiş-dönüş ve 20 °C oda şartına göredir; kaynak ve hesap yöntemi aşağıda yazılıdır.
Alışveriş Güvencesi
Vaillant 600x1500 Panel Radyatör Tip22
33-44 m² bandında çalışır; 150 cm gövde çoğu salonun pencere altını tam kaplar ve ısıyı cam önünden verir.
Ölçü ve Kapasite
Komşu Ölçülerle Güç Karşılaştırması
| 600x1400 (bir alt boy) | 2.517 W |
| 600x1500 (bu ürün) | 2.697 W |
| 600x1600 (bir üst boy) | 2.877 W |
Değerler 75/65/20 °C şartında, metre başına 1.798 W üzerinden hesaplanmıştır.
Yalıtıma Göre Alan Karşılığı
| İyi yalıtımlı bina | 33-44 m² |
| Orta yalıtım | 28-35 m² |
| Zayıf yalıtım | 24-29 m² |
Alan aralıkları proje kabulüdür; kesin değer ısı kaybı hesabıyla bulunur.
Bu Ürün Kimler İçin Uygun
Yalıtımlı dairede 33-44 m²
Cephesi yalıtılmış, ara katta ve tek cepheli bir mahalde 2.697 W, 33-44 m² bandına denk gelir. Yüksek tavanda 2.697 W değeri daha dar bir alana denk gelir.
Yalıtımsız dairede 24-29 m²
Yalıtımsız cephe, çift cephe veya en üst kat söz konusuysa aynı 2.697 W, 24-29 m² bandına iner. Ürün aynı; fark binanın ısı kaybındadır.
Aynı ölçüde değişim yapanlar
Eski panelin yerine aynı ölçü takılacaksa 1.500 mm boy duvarda yeni delik açma ihtiyacını azaltır. 1.500 mm gövdede bağlantı ağzı mesafesi montajdan önce doğrulanır.
Tek gövdeyle ısıtma
600x1500 gövde, ikinci peteğe yer olmayan odalarda 2.697 W ile tek başına iş görür. Mobilya önüne alınan petekte 2.697 W tam olarak kullanılamaz.
600x1500 gövdenin 2.697 W gücü, 44 m²'nin üzerindeki salonlarda tek başına yetmez; o hacimlerde daha uzun gövdeye ya da ikinci peteğe geçilir. Düşük rejimli bir sistemde 2.697 W, kataloğun verdiği şartla aynı anlama gelmez. Karşılaştırma için: E.C.A. tablosunda 600x1000 gövde 1.760 W ve 917 W veriyor, 1.500 mm boyda da düşüş bu oranda olur. Düşük rejimli sistemde karşılığı almak için 1.500 mm gövde ölçüsü büyütülür.
Ölçü Değişmesi Gerekiyorsa
Bu Ürünün Güçlü Yanları
Az suyla çalışan gövde
Gövdedeki su miktarı 8,4 litredir; 1.500 mm panelde bu hacim ısınma ve soğuma süresini birlikte kısaltır.
Hesabı kolay ısı gücü
1.798 W/m değeri 1.500 mm ile oranlanır ve 2.697 W çıkar; kcal/h karşılığı 2.319 olur.
105 mm gövde derinliği
Gövde 105 mm derinliğinde. 1.500 mm boyundaki 2.697 W'lık petek, pencere altı nişinde perdeyi sıkıştırmadan konumlanır.
25 mm hatveli gövde
Üretici, 25 mm hatveyi 33 mm hatveli gövdelerden ayıran nokta olarak gösteriyor: kanallar daha sık, konvektör yüzeyi daha geniş. 2.697 W'lık 1.500 mm'lik bu gövdede fark buradan geliyor.
İki panel, iki konvektör sırası
Gövde PKKP sınıfındadır, yani iki panel ve iki konvektör sırası taşır; 1.500 mm boyda bu yapı 2.697 W verir.
Yüzey işlemi
Gövdeye önce çinko fosfat kaplama, ardından kataforez boya uygulanır. Üreticinin tarif ettiği bu sıra, 50,6 kilogramlık çelik gövdenin iç ve dış yüzeyini birlikte korur.
Ürünün Teknik Verileri
Kurulum Adımları
1. Duvarı ölçün
Peteğin oturacağı duvarda 1.500 mm net uzunluk ve iki yanda birer parmak boşluk arayın; 2.697 W'lık gövde için bu pay montajı rahatlatır.
2. Askıları işaretleyin
600x1500 gövdede delik yerleri iki çift askı sacından çıkarılır; 2.697 W'lık ağırlık için hiza terazisiyle doğrulanır.
3. Vanaları monte edin
Gidiş ve dönüş vanaları takılırken 1.500 mm gövdedeki iki ağız arası mesafenin ölçülmüş olması gerekir.
4. Tesisatı doldurun
Sistem doldurulurken 8,4 litrelik gövdenin de dolması beklenir; tesisat basıncı 1,5 bar bandına getirilir.
5. Peteğin havasını boşaltın
Üst köşedeki hava alma vidası su gelene kadar açık tutulur; 2.697 W'lık gövdede birkaç gün sonra tekrarlanır.
150 cm gövdelerde askı sacının ikisi arasına denk gelen orta bölge zamanla öne doğru esneyebilir. 2.697 W'lık bir petekte montajda üçüncü askı kullanılması bu riski ortadan kaldırır.
150 cm gövde salon pencerelerinin çoğunu kapatır. 2.697 W'lık bu yerleşim, ısıyı camın hemen önünden vererek konveksiyon akışını doğru kurar.
Sık Sorulan Sorular
Bu petek kaç m² ısıtır?
Yalıtımlı binada 33-44 m², yalıtımsız binada 24-29 m² aralığı esas alınır. Aralığın dayanağı proje kabulüdür; 2.697 W değeri yalıtım durumuna göre 60-80 veya 90-110 W/m² ile bölünür. 2.697 W'lık gövde için kesin değer ısı kaybı hesabıyla bulunur.
Isı gücü hangi şartta ölçülüyor?
600x1500 gövde için verilen 2.697 W değeri gidiş 75 °C, dönüş 65 °C ve oda 20 °C şartında geçerlidir. Aynı gövde 90/70 °C rejiminde 3.450 W'a çıkar; düşük sıcaklık rejiminde belirgin biçimde iner.
Tip 22 ile Tip 21 arasındaki fark ne?
Tip 22'de iki su paneli ve iki konvektör sırası, Tip 21'de iki panel ve tek konvektör sırası vardır. 600x1500 ölçüsünde Tip 22 2.697 W verirken Tip 21 aynı duvar payında bunun altında kalır, buna karşılık gövde daha incedir.
Kaç litre su alır, ne kadar ağır?
600x1500 ölçüsünde 8,4 litre hacim ve 50,6 kilogram ağırlık çıkar; dayanak, 600 mm yükseklikteki 5,6 lt/m ve 33,7 kg/m değerlerinin 1.500 mm'ye uygulanmasıdır.
Termostatik vana takılabilir mi?
Evet. 600x1500 gövdede vana gövdenin dışındadır; gidiş hattına düz termostatik vana, dönüş hattına geri dönüş vanası bağlanır. Vana ve başlık 2.697 W'lık ürüne dahil değildir, ayrıca temin edilir.
Hangi basınca kadar dayanır?
Üretici, Vaillant panel radyatörler için açma basıncını en fazla 10 bar veriyor; 25 mm hatveli aynı gövde için yayımlanan test basıncı 13 bardır. 1.500 mm boyundaki bu petek de daire içi tesisatta bu değerlerin çok altında çalışır.
2.697 W'lık 150 cm gövde, salonlarda ikinci peteğe gerek bırakmaz.
2.697 W, 1.798 W/m değerinin 1.500 mm boya uygulanmasıyla çıkar; metrekare aralığı proje kabulüdür, üreticinin yayımı değildir.
| BOY SEÇİMİ | : | 1500 MM BOY |
| PANEL YÜKSEKLİĞİ | : | 600 MM YÜKSEKLİK |
| TİP SEÇİMİ (KALINLIK) | : | TİP 22 PKKP |
