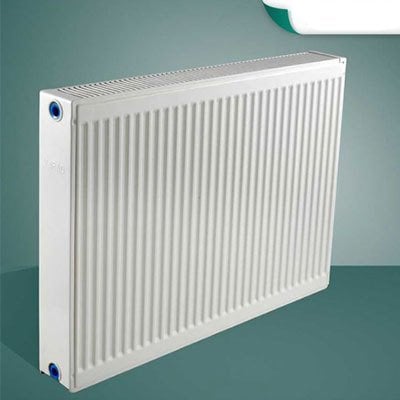

Vaillant 600x600 Panel Radyatör Tip22
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
600x600 Tip 22 Petek: Ölçü ve Isı Gücü
Vaillant 600x600 Tip 22 panel radyatör, 60 cm uzunluk ile çocuk odası ve küçük yatak odası ölçeğinde en çok tercih edilen gövdelerden biridir.
1.079 W değeri 75/65/20 °C şartına göredir; nasıl hesaplandığı sayfanın altında yazılıdır.
Kombi Market Güvencesi
Vaillant 600x600 Panel Radyatör Tip22
13-17 m² bandındaki odalarda dengeli bir seçim; ölçü büyüdükçe 700 ve 800'lük gövdeler daha ekonomik hâle gelir.
Uygun Kullanım Alanları
Yalıtımlı dairede 13-17 m²
Dış cephesi yalıtımlı, tek cepheli ve ara kattaki bir odada 1.079 W ısı gücü 13-17 m² aralığını karşılar. Hacim büyüdükçe 1.079 W aynı metrekareyi karşılamaz.
Yalıtımsız binada 9-11 m² oda
Yalıtımı zayıf, çift cepheli ya da çatı katındaki odalarda aynı 1.079 W ancak 9-11 m² ısıtır. 600x600 gövde aynı kalır; bandı belirleyen bina şartlarıdır.
Mevcut peteğini yenileyenler
Aynı ölçüde değişim yapanlarda 600 mm boy, duvardaki askı ve vana düzenini çoğu zaman olduğu gibi bırakır. Sökmeden önce 600 mm gövdenin bağlantı ağzı mesafesi ölçülmelidir.
Odaya tek petek koyanlar
Odaya ikinci petek yeri olmayan dairelerde 600x600 gövde, 1.079 W ile tek noktadan ısıtma kurar. 1.079 W için hava akışının kesilmediği bir yerleşim gerekir.
600x600 gövdenin 1.079 W gücü, 17 m²'nin üzerindeki salonlarda tek başına yetmez; o hacimlerde daha uzun gövdeye ya da ikinci peteğe geçilir. Isı pompasıyla çalışan düşük sıcaklık tesisatlarında 1.079 W esas alınamaz. Üretici tablosunda düşüş açık: 1.760 W karşısında 917 W. 600 mm boy için de aynı oran geçerlidir. Böyle bir devrede 600 mm boy, düşen güce göre yeniden belirlenir.
Ölçü ve Isı Gücü
Komşu Ölçülerle Güç Karşılaştırması
| 600x500 (bir alt boy) | 899 W |
| 600x600 (bu ürün) | 1.079 W |
| 600x700 (bir üst boy) | 1.259 W |
Değerler 75/65/20 °C şartında, metre başına 1.798 W üzerinden hesaplanmıştır.
Yalıtıma Göre Alan Karşılığı
| İyi yalıtımlı bina | 13-17 m² |
| Orta yalıtım | 11-14 m² |
| Zayıf yalıtım | 9-11 m² |
Alan aralıkları proje kabulüdür; kesin değer ısı kaybı hesabıyla bulunur.
Neden Bu Gövde Tercih Ediliyor
Korozyona karşı iki katmanlı koruma
Çinko fosfat kaplamanın üzerine kataforez boya geliyor. 600 mm boyundaki 20,2 kilogramlık gövdede bu iki katman tesisat suyuna bakan yüzeyi de kapsıyor.
Az suyla çalışan gövde
Su hacmi 3,4 litre olduğu için 600 mm gövde komutun ardından çabuk tepki verir.
Proje hesabına hazır değer
Isı kaybı hesabına girecek rakam 1.798 W/m değerinden türetilir; 600 mm gövdede bu 1.079 W'dır.
Niş içine sığan ölçü
105 mm derinlik, 600 mm uzunluk ve 600 mm yükseklik birlikte düşünüldüğünde petek denizliğin altında fazla öne çıkmaz.
Hatve farkının getirdiği güç
Vaillant panel radyatörlerde su kanalları 25 mm hatve ile dizilir; üretici bunu 33 mm hatveli gövdelerle karşılaştırarak anlatıyor. 600x600 ölçüsünde elde edilen 1.079 W bu sık dizilimin sonucudur.
Çift panel çift konvektör
Gövde PKKP sınıfındadır, yani iki panel ve iki konvektör sırası taşır; 600 mm boyda bu yapı 1.079 W verir.
Öne Çıkan Değerler
Ölçü Değişmesi Gerekiyorsa
Yerine Takarken
1. Duvar payını ölçün
Önce duvardaki 600 mm'lik net uzunluk teyit edilir; iki yanda bırakılan boşluk 1.079 W'lık peteğin montajını kolaylaştırır.
2. Askı yerlerini çıkarın
600x600 boyda iki çift askı noktası işaretlenir; 1.079 W'lık gövdeyi taşıyacak delikler terazisiz açılmaz.
3. Vanaları yerleştirin
Hat bağlantısında gidişe radyatör vanası, dönüşe geri dönüş vanası gelir; 600 mm boyda ağız mesafesi önceden alınır.
4. Sistemi doldurun
Tesisata su verilirken 3,4 litrelik hacmin dolması beklenir, ardından basınç 1,2-1,5 bar değerine getirilir.
5. Purjörü açın
Üst köşedeki purjörden su gelene kadar hava alınır; 1.079 W'lık gövdede ilk hafta içinde bir kez daha tekrarlanır.
60 cm gövdeli peteklerde en sık yapılan hata, vananın tam açılmadan bırakılmasıdır. 1.079 W'lık bir gövdede yarım açık vana, odanın geç ısınmasına ve kombinin boşuna çalışmasına yol açar.
60 cm gövde ölçü-güç dengesi en oturmuş boylardan biridir. 1.079 W, 13-17 m² bandındaki odalarda ne eksik ne fazla kalır; bu bandın dışına çıkıldığında boy değiştirilmelidir.
Soru-Cevap
Isı gücü hangi şartta ölçülüyor?
600x600 boyda yayımlanan 1.079 W, 75/65 °C rejimi ve 20 °C oda sıcaklığı içindir. 90/70 °C'de 1.380 W elde edilir; düşük sıcaklıkta bu değer korunmaz.
Tip 22 ile Tip 21 arasındaki fark ne?
İki tip de çift panelli; Tip 22'de iki, Tip 21'de tek konvektör sırası bulunur. 600x600 ölçüsünde Tip 22'nin 1.079 W'lık gücüne Tip 21 ulaşmaz, karşılığında daha az yer kaplar.
Kaç litre su alır, ne kadar ağır?
600x600 boyda su hacmi 3,4 litre, boş ağırlık 20,2 kilogram. İki değer de metre başına 5,6 litre ve 33,7 kilogram üzerinden 600 mm için hesaplandı.
Termostatik vana takılabilir mi?
Evet. 600x600 gövdede vana gövdenin dışındadır; gidiş hattına köşe termostatik vana, dönüş hattına geri dönüş vanası bağlanır. Vana ve başlık 1.079 W'lık ürüne dahil değildir, ayrıca temin edilir.
Hangi basınca kadar dayanır?
Üretici, Vaillant panel radyatörler için açma basıncını en fazla 10 bar veriyor; 25 mm hatveli aynı gövde için yayımlanan test basıncı 13 bardır. 600 mm boyundaki bu petek de daire içi tesisatta bu değerlerin çok altında çalışır.
Bu petek kaç m² ısıtır?
Yalıtımlı binada 13-17 m², yalıtımsız binada 9-11 m² aralığı esas alınır. Aralık proje kabulüne dayanır: yalıtımlıda 60-80, yalıtımsızda 90-110 W/m². 1.079 W değeri üreticiden, bant varsayımdan gelir. 1.079 W'lık gövde için kesin değer ısı kaybı hesabıyla bulunur.
1.079 W'lık 60 cm gövde, çocuk ve yatak odası ölçeğinde dengeli bir seçimdir.
Değerler 25 mm hatveli gövdenin 1.798 W/m verisinden 600 mm için hesaplandı; 1.079 W'ın m² karşılığı proje kabulüdür.
| BOY SEÇİMİ | : | 600 MM BOY |
| PANEL YÜKSEKLİĞİ | : | 600 MM YÜKSEKLİK |
| TİP SEÇİMİ (KALINLIK) | : | TİP 22 PKKP |
