600x900 Tip 22 Petek: Güç ve Yerleşim
Vaillant 600x900 Tip 22 panel radyatör, 90 cm uzunluğuyla salon ve geniş yatak odası ölçeğine geçişin başladığı gövdedir.
Buradaki 1.618 W rakamı 75/65 °C gidiş-dönüş ve 20 °C oda kabulüne dayanır; kaynağı aşağıda belirtilmiştir.
Kombi Market'te Alışveriş

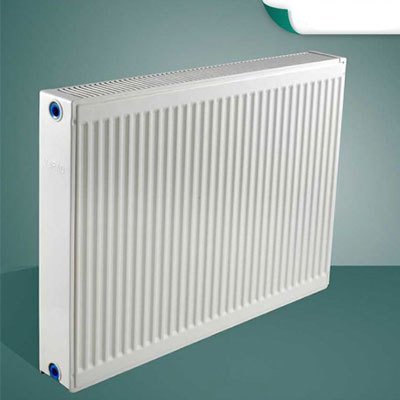

Vaillant 600x900 Panel Radyatör Tip22
20-26 m² bandına kadar çıkabilen, salona geçiş öncesindeki son ara boy; 90 cm duvar payı gerektirir.
Tercih Sebepleri
Niş içine sığan ölçü
Derinlik 105 mm olarak veriliyor; 900 mm uzunluktaki gövde denizlik altında ince bir hat olarak kalır.
Sık dizilmiş su kanalları
25 mm hatve, aynı gövde ölçüsünden daha fazla ısıtma yüzeyi çıkarır; üreticinin karşılaştırması 33 mm hatve üzerinedir. 900 mm boyda karşılık 1.618 W olur.
Çift panel çift konvektör
İki panel ve iki konvektör sırası Tip 22 sınıfını tanımlar; 1.618 W veren 900 mm'lik gövde de bu sınıftadır.
Yüzey işlemi
Yüzey işlemi iki aşamalıdır: çinko fosfat kaplama, ardından kataforez boya. 30,3 kilogramlık gövdede koruma iç yüzeyi de kapsar.
Düşük su hacmi, hızlı tepki
Gövdede 5,0 litre su bulunur. Bu hacim, oda termostatının komutundan sonra 1.618 W'lık yüzeyin hızla devreye girmesini sağlar.
Hesabı kolay ısı gücü
600 mm yükseklikte metre başına 1.798 W üzerinden hesap yapılır; 900 mm boy için karşılık 1.618 W, yani 1.391 kcal/h olur.
Ölçü Tutmuyorsa Doğru Alternatif
Öne Çıkan Değerler
Hangi Odaya ve Kime Uygun
Yalıtımı yoksa 14-17 m²
Cephe yalıtımsızsa, oda çift cepheliyse ya da en üst kattaysa 1.618 W karşılığı 14-17 m² bandına çekilir. Gövde değişmez, hesabı değiştiren bina şartlarıdır.
Aynı ölçüyle değişim
Eski panelini söküp yerine aynı ölçüde yenisini takacaklar için 900 mm uzunluk, duvardaki mevcut askı ve vana aralığını çoğu zaman korur. 900 mm uzunluk için vana aralığı sökmeden ölçülmelidir.
Odaya tek petek koyanlar
600x900 gövde, ikinci peteğe yer olmayan odalarda 1.618 W ile tek başına iş görür. Kapı arkası gibi akışı kesen noktalarda 1.618 W düşer.
İyi yalıtımda 20-26 m²
Dış cephesi yalıtımlı, tek cepheli ve ara kattaki bir odada 1.618 W ısı gücü 20-26 m² aralığını karşılar. Yüksek tavanda 1.618 W değeri daha dar bir alana denk gelir.
600x900 gövdenin 1.618 W gücü, 26 m²'nin üzerindeki salonlarda tek başına yetmez; o hacimlerde daha uzun gövdeye ya da ikinci peteğe geçilir. Isı pompasıyla çalışan düşük sıcaklık tesisatlarında 1.618 W esas alınamaz. E.C.A.'nın Tip 22 tablosu 1.760 W ve 917 W değerlerini veriyor; 900 mm gövdede oran korunur. Düşük rejimli sistemde karşılığı almak için 900 mm gövde ölçüsü büyütülür.
Ölçü ve Güç Şeridi
Komşu Ölçülerle Güç Karşılaştırması
| 600x800 (bir alt boy) | 1.438 W |
| 600x900 (bu ürün) | 1.618 W |
| 600x1000 (bir üst boy) | 1.798 W |
Değerler 75/65/20 °C şartında, metre başına 1.798 W üzerinden hesaplanmıştır.
Yalıtıma Göre Alan Karşılığı
| İyi yalıtımlı bina | 20-26 m² |
| Orta yalıtım | 17-21 m² |
| Zayıf yalıtım | 14-17 m² |
Alan aralıkları proje kabulüdür; kesin değer ısı kaybı hesabıyla bulunur.
Montaj Adımları
1. Duvar payını belirleyin
Montaj yerinde 900 mm net açıklık ölçülür, yanlara birer parmak pay bırakılır; 1.618 W'lık gövde için bu yeterlidir.
2. Askı yerlerini çıkarın
600x900 ölçüsünde iki çift askı sacı vardır; delik yerleri bunlara göre işaretlenir, 1.618 W'lık yük için hiza kontrol edilir.
3. Vanaları yerleştirin
Gidiş hattına köşe ya da düz radyatör vanası, dönüş hattına geri dönüş vanası bağlanır; 900 mm gövdede iki ağız arası mesafe montajdan önce ölçülür.
4. Devreyi doldurun
Dolum sırasında 5,0 litrelik peteğin tamamen dolduğundan emin olunur; basınç 1,2-1,5 bar aralığına ayarlanır.
5. Purjörü açın
Purjörden hava alma işlemi su gelene kadar sürer; 1.618 W'lık gövdede bir hafta sonra yinelenir.
90 cm gövde salona alındığında koltuk arkasına denk gelmesi sorun çıkarır. 1.618 W'lık peteğin önüne mobilya geldiğinde oda ısınır ama sıcaklık dağılımı dengesiz kalır.
90 cm gövde çoğu salonun tek peteği olarak düşünülür, oysa 1.618 W salonun alt sınırıdır. Salonda ikinci petek planlanamıyorsa daha uzun gövdeye geçilmelidir.
Sık Sorulan Sorular
Hangi basınca kadar dayanır?
Üretici, Vaillant panel radyatörler için açma basıncını en fazla 10 bar veriyor; 25 mm hatveli aynı gövde için yayımlanan test basıncı 13 bardır. 900 mm boyundaki bu petek de daire içi tesisatta bu değerlerin çok altında çalışır.
Bu petek kaç m² ısıtır?
Yalıtımlı binada 20-26 m², yalıtımsız binada 14-17 m² aralığı esas alınır. Bu rakamlar varsayımdır; metrekare ihtiyacı 60-80 ve 90-110 W alınır, 1.618 W buna göre paylaştırılır. 1.618 W'lık gövde için kesin değer ısı kaybı hesabıyla bulunur.
Isı gücü hangi şartta ölçülüyor?
600x900 petekte 1.618 W değeri 75/65/20 °C şartında ölçülür. Rejim 90/70 °C'ye çıktığında 2.070 W olur; düşük rejimde ise aşağı iner.
Tip 22 ile Tip 21 arasındaki fark ne?
İki tip de çift panelli; Tip 22'de iki, Tip 21'de tek konvektör sırası bulunur. 600x900 ölçüsünde Tip 22'nin 1.618 W'lık gücüne Tip 21 ulaşmaz, karşılığında daha az yer kaplar.
Kaç litre su alır, ne kadar ağır?
600x900 gövdenin su hacmi 5,0 litre, ağırlığı 30,3 kilogramdır. Değerler 600 mm yükseklikte metre başına 5,6 litre ve 33,7 kilogram üzerinden 900 mm boya oranlanarak bulunur.
Termostatik vana takılabilir mi?
Evet. 600x900 gövdede vana gövdenin dışındadır; gidiş hattına köşe termostatik vana, dönüş hattına geri dönüş vanası bağlanır. Vana ve başlık 1.618 W'lık ürüne dahil değildir, ayrıca temin edilir.
1.618 W'lık 90 cm gövde, salona geçişten önceki son ara boydur.
1.618 W rakamı metre başına 1.798 W değerinden 900 mm'ye oranlandı; metrekare aralığı varsayımdır, üretici verisi değildir.
