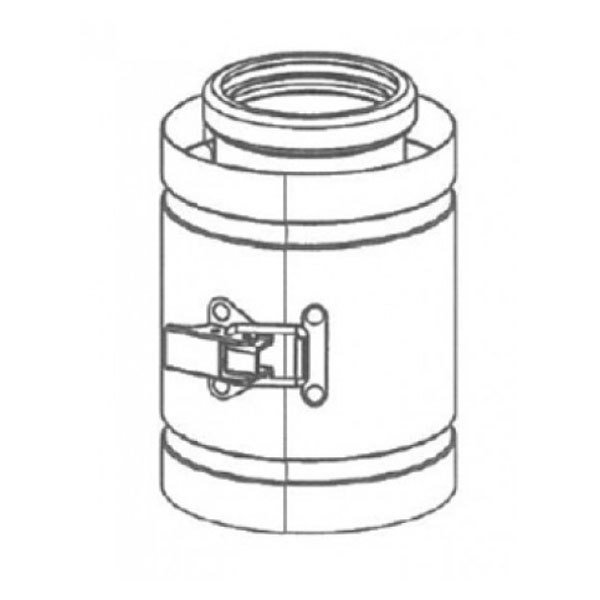

Vaillant Baca Ayırma Tertibatı Ø60/100
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
Baca Ayırma Tertibatı: İki Boruya Geçiş
Vaillant baca ayırma tertibatı, cihazın Ø60/100 mm eş merkezli çıkışını ayrı atık gaz ve ayrı hava borusuna böler. Tek borunun geçemediği güzergâhlarda iki hat birbirinden bağımsız götürülür.
Bu kalem için Vaillant ölçü, kapasite ve kutu içeriği yayımlamıyor; sayfada yalnızca kılavuzlarından doğrulanan bilgiler var.
Kombi Market'te Alışveriş
Baca Ayırma Tertibatı Ø60/100
Atık gaz ve yanma havasının ayrı güzergâhlardan gitmesi gereken montajlarda kullanılır. Eş merkezli tek boruyla çözülebilen yerleşimlerde gerekmez.
Bu Parçanın İşi
İki hattı birbirinden bağımsız götürür
Cihazın tek ağızdan çıkan eş merkezli bağlantısı burada ayrılır; atık gaz ve hava borusu bundan sonra ayrı güzergâh izleyebilir.
Eş merkezli borunun sığmadığı yerleri çözer
Dar şaft ya da kalabalık tesisat yüzünden Ø60/100 tek boru geçemiyorsa iki ince hat ayrı ayrı götürülür.
Mevcut iki borulu hatlara bağlanır
Binada hâlihazırda ayrı atık gaz ve hava hattı varsa cihaz bu parçayla o düzene bağlanır.
Hangi Montajda Gerekir
Dar şaftlı binalar
Eş merkezli borunun geçmesine yer kalmayan şaftlarda iki hat ayrı ayrı indirilir.
Mevcut iki borulu tesisat
Binada ayrı atık gaz ve hava borusu düzeni kuruluysa cihaz bu parçayla sisteme bağlanır.
Özel güzergâh çözümleri
Atık gazın ve havanın farklı noktalardan alınıp verilmesi gereken projelerde kullanılır.
Standart daire montajlarının çoğunda gerekmez: duvardan yatay ya da çatıdan dikey eş merkezli çıkış yapılabiliyorsa bu parça fazladan bir birleşim noktası demektir. İhtiyacın gerçekten olup olmadığına projeyi yapan yetkili servis karar vermelidir.
Tek Boruyla Gidilecekse
Teknik Künye
Uyumlu Cihazlar
Ø80/125 bağlantılı cihazlarda bu parça doğrudan kullanılmaz. Ayrılmış hattın devamı için gereken boru ve dirsekler ayrı kalemlerdir; bu parçayla birlikte gelmez.
Montaj Notları
1. İhtiyacı teyit ettirin
Atık gaz ve havanın gerçekten ayrı güzergâhtan gitmesi gerekip gerekmediğine projeyi yapan yetkili servis karar verir.
2. İki hattın güzergâhını çıkarın
Ayırmadan sonra atık gaz ve hava borularının izleyeceği yollar ayrı ayrı ölçülür.
3. Ayırma parçasını cihaza bağlayın
Parça cihazın eş merkezli çıkışına oturtulur; birleşimin tam olduğu kontrol edilir.
4. Eğimi atık gaz tarafında koruyun
Atık gaz hattında cihaza doğru metrede 50 mm eğim bu düzende de korunur.
5. Devreye almayı yetkili servise bırakın
Sızdırmazlık ve gaz kontrolü yetkili servis tarafından yapılır.
Ayırma tertibatı takıldıktan sonra iki hattın uzunlukları artık ayrı ayrı hesaplanır. Sahada en çok yapılan hata, eş merkezli sistem için verilen toplam uzunluk değerlerinin ayrılmış hatta da aynen geçerli sayılmasıdır; bu düzenin sınırları cihazın kendi kılavuzundan çıkarılmalıdır.
Bu parçayı standart bir montajda çözüm arayışıyla almayın. Duvardan yatay ya da çatıdan dikey eş merkezli çıkış mümkünse hazır setler daha az birleşim noktasıyla iş görür. Ayırma gerçekten gerekiyorsa karar yetkili servisin olmalıdır.
Sıkça Sorulanlar
Bu parça ne işe yarar?
Cihazın Ø60/100 eş merkezli tek ağzını ayrı atık gaz ve ayrı hava borusuna böler. Ayırmadan sonra iki hat bağımsız güzergâh izleyebilir.
Her montajda gerekir mi?
Hayır. Standart daire montajlarının çoğunda duvardan yatay ya da çatıdan dikey eş merkezli çıkış yeterlidir; bu parça yalnız iki hattın ayrı götürülmesi gereken özel güzergâhlarda kullanılır.
Ölçüsü ve kutu içeriği nedir?
Vaillant bu kalem için ölçü ve kutu içeriği yayımlamıyor. Doğrulanmamış değer yazmıyoruz; projenize göre teyit için bize yazın.
Hangi cihazlara uyar?
Ø60/100 mm eş merkezli baca bağlantılı Vaillant yoğuşmalı kombilere. Ø80/125 bağlantılı cihazlarda doğrudan kullanılmaz.
Baca ayırma tertibatı, cihazın eş merkezli çıkışını ayrı atık gaz ve hava hattına bölen geçiş parçasıdır.
Vaillant bu kalem için ölçü, kapasite ve kutu içeriği yayımlamıyor. Sayfada yalnızca üreticinin kendi belgelerinden doğrulanan bilgiler var; doğrulanamayan hiçbir değer yazılmadı. Projenize göre teyit için bize yazın.
| BACA ÇAPI | : | Ø60/100 |
| CİNSİ | : | BACA |
