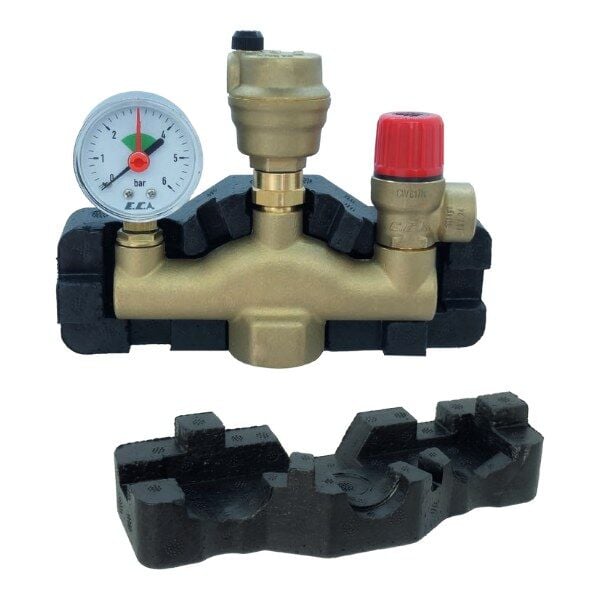

E.C.A. 1'' Kombine Emniyet Valfi 3 Bar

1'' ana bağlantıyla daha büyük hatta uyuyor

Üretici tablosunda ana bağlantı 1'', tahliye ağzı 1/2''. Kolon çapı büyüdüğünde 1/2'' valfle adaptör zincirine girmek yerine doğrudan oturan bir ölçü.

Açma ve kapama toleransı yazılı

Fiyat listesinin kendi bölümünde maksimum açma basıncı ayarın %10 üzerinde, minimum kapatma basıncı %10 altında veriliyor. Bu, valfin hangi bantta çalışacağını baştan bilmek demek.

İzolasyon ürünle birlikte geliyor

Üretici bu kod için izolasyonun dahil olduğunu belirtiyor. Sıcak hat üzerindeki metal gövdede yoğuşma ve temas riskini azaltan bir ayrıntı.

Gövde ölçüleri tablolanmış

Yükseklik 136 mm, boy 134 mm. Yerleşim planı yapılırken tahmine gerek kalmıyor; dolap içine ya da kolektör yanına sığıp sığmadığı önceden hesaplanabiliyor.

Sıcaklık sınırı net verilmiş

Çalışma sıcaklığı 100 °C'yi aşmayacak şekilde tanımlanmış. Kapalı devre ısıtma tesisatının normal bandı bu sınırın altında kalıyor.

Koli adedi 4, proje işine uygun

Üretici koli adedi 4. Birkaç noktaya aynı parçanın takıldığı kolon ya da daire grubu işlerinde sipariş planı kolaylaşıyor.

1'' bağlantıya sahip ısıtma hatları

Ana hattı 1'' olan kolonlarda ve kazan çıkışlarında, adaptör eklemeden oturan ölçü.

Çalışma bandının bilinmesi gereken işler

Açma ve kapama toleransı yazılı olduğu için devreye alma sırasında beklenen davranış önceden tanımlı.

İzolasyonlu teslim beklenen montajlar

Gövde izolasyonunun ayrıca temin edilmesi istenmeyen uygulamalarda üretici bunu ürünle birlikte veriyor.

Hat 1/2'' ise ve tek işlevli küçük bir valf yetiyorsa aynı eşik daha küçük gövdeyle karşılanır.

Korunacak cihazın etiketi 4 bar diyorsa eşik bir kademe yukarı alınır.

Seçimi iki ölçü birlikte belirliyor: hattın çapı ve cihazın etiket değeri. 1'' ana bağlantı, kolon çapı büyümüş hatlar ve kazan çıkışları için. Etiket değeri 3 bar olmayan bir cihazda bu kod kullanılmaz; ayar sabittir ve sahada değiştirilmez.

Yerleşim bu üründe gerçekten planlanıyor: 136 mm yükseklik ve 134 mm boy, 1/2'' valflerin 27 mm yüksekliğiyle kıyaslanınca dolap içi ya da kolektör yanı için önceden ölçü almayı gerektiriyor. Valf ile cihaz arasına kesici parça konmaz, tahliye ağzı aşağı yönlü bağlanır.

Üreticinin verdiği tolerans, valfin 3 barda değil 3 bar ile 3,3 bar arasında bir noktada açacağını ve 2,7 bara kadar inmeden tam kapanmayabileceğini söylüyor. Devreye alma sırasında manometrede bu bandı görmek normaldir; tam 3,00 barda açıp kapanan bir davranış beklenmez.

Ürün adı kombine diyor ama üretici içeriği ayrıca tablolamıyor; elimizdeki doğrulanmış veri ölçüler, ayar değeri, tolerans, sıcaklık sınırı ve izolasyonun dahil olduğu bilgisiyle sınırlı. Gövdede manometre ya da otomatik purjör bulunduğunu doğrulamadığımız için yazmıyoruz; beklentiniz buysa sipariş öncesi teyit alalım.

Kombine emniyet valfinin içinde ne var?

Üretici gövdede hangi parçaların birlikte verildiğini ayrıca tablolamıyor. Doğrulanmış veriler ölçüler, 3 bar ayar, ±%10 tolerans, 100 °C sınırı ve izolasyonun dahil olduğu bilgisi. İçerik beklentinizi sipariş öncesi teyit ediyoruz.

1/2'' dişli ağza takılır mı?

Doğrudan takılmaz. Ana bağlantı 1'' olduğu için 1/2'' dişe oturtmak adaptör gerektirir; bu da gereksiz ek bağlantı noktası demek.

Ayarın ±%10 toleransı ne anlama geliyor?

Valf 3 bar ile 3,3 bar arasında bir noktada açar ve 2,7 bara kadar inmeden tam kapanmayabilir. Üretici bu bandı kendi tablosunda veriyor.

Boyler hattında kullanabilir miyim?

Önerilmez. Ayar 3 bar ve kullanım suyu tarafında şebeke statiği çoğu yerde bu değeri aşıyor; valf normal işletmede su atar.

İzolasyon ayrıca satın alınıyor mu?

Hayır, üretici bu kod için izolasyonun ürünle verildiğini belirtiyor.

Yerleşim için ne kadar yer gerekir?

Üretici tablosunda yükseklik 136 mm, boy 134 mm. Dolap içine ya da kolektör yanına takılacaksa bu ölçüler önceden kontrol edilmeli.
