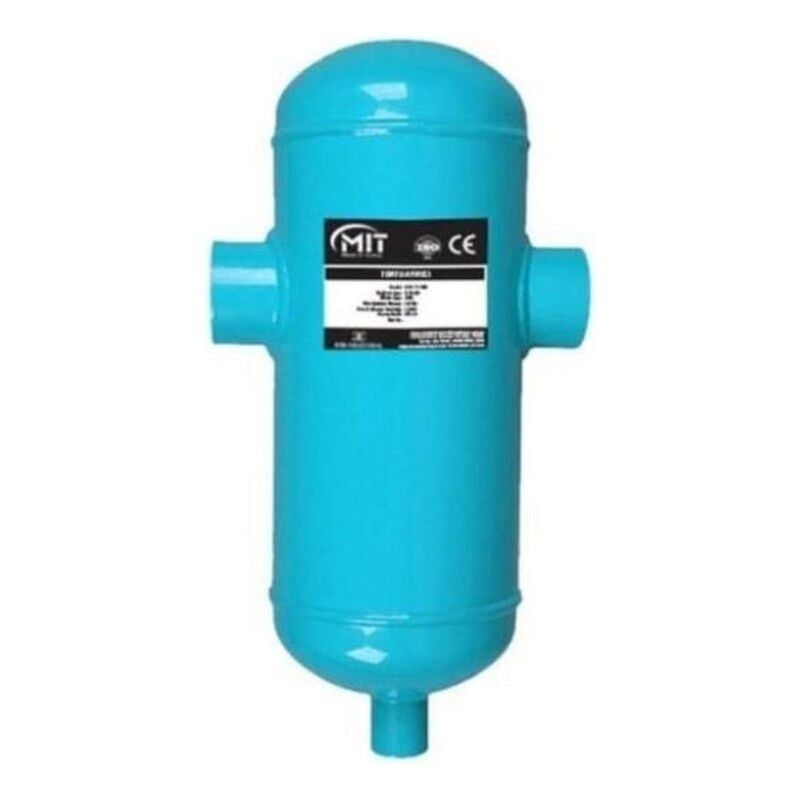

MİT DN32 Dişli Tortu Tutucu
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
DN40 ile aynı gövdeyi paylaşan ara çap
MİT tortu tutucu serisinde gövde iki boyda üretiliyor. DN25 küçük gövdeyi (100 mm çap, 300 mm yükseklik) kullanırken DN32 ve DN40 aynı büyük gövdeyi paylaşıyor: 125 mm çap, 310 mm yükseklik. Yani DN32 ile DN40 arasındaki fark gövdede değil, yalnızca bağlantı ağzının çapında. Bu, yerleşim planı yaparken işe yarayan bir bilgidir; iki model aynı boşluğa girer.
DN32 ile DN40 arasında seçim yaparken gövde ölçüsüne bakmanın anlamı yok; ikisi aynı. Karar, hattın kendi çapına ve boru üzerindeki rakor ölçüsüne göre verilmeli.
Bu Ürünü Neden Almalısınız
Gövde ölçüsü katalogda yazılı
125 mm gövde çapı ve 310 mm yükseklik üretici kataloğunda model bazında veriliyor; yerleşim planı ölçüyle yapılabiliyor.
Basınç sınıfı belirtilmiş
PN16 basınç sınıfı ve 120 °C üst sıcaklık sınırı katalogda yazılı. Test basıncı için çalışma basıncının bir buçuk katı değer veriliyor.
Yüzey kaplaması standart
Gövdeye elektrostatik toz boya uygulanıyor; kazan dairesi nemine ve ısısına açık ortamda yüzey koruması bu yolla sağlanıyor.
Belgeleri sıralanmış
Üretici katalogda TSEK, CE ve ISO 9001 belgelerini sıralıyor.
Üç bağlantı tipi üretiliyor
Seri flanşlı, boru kaynaklı ve dişli olarak üretiliyor. Bu ürün dişli bağlantılıdır.
Üretici kodu belli
Katalog kodu MIT-TT-32, tedarikçi stok kodu M.T.T.32. Yedek parça ve tekrar siparişte bu kodlar üzerinden gidiliyor.
Bu Ürün Kimler İçin Uygun
DN40 hattı için. Ağız çapı daraltılarak bağlanırsa basınç kaybı artar ve kabın faydası azalır.
Doğru Ürüne Yönlendirme
Hat DN40 ise ağzı büyütün
Gövde aynı kalır, yalnız bağlantı çapı değişir.
Hat DN25 ise küçük gövde
100 mm çaplı DN25 modeli dar yerlere girer.
Ürün Özellikleri
Ölçü ve Bağlantı
Neyle Birlikte Çalışır
Montaj yeri
Dönüş hattı, pompadan önce
Bağlantı
DN32 dişli ağız
Servis
Boşaltma için gövde altı boşluk
Yardımcı parça
İzolasyon için iki kesme vanası
Gövde
DN40 modeliyle ortak, 125 mm çap
Konum
Dik montaj zorunlu
Kısa Kurulum Rehberi
Hattın gerçek çapını ölçün; DN32 ile DN40 gövdesi aynı olduğu için karar ağızdan verilir.
Kabı dönüş hattına, pompadan önce bağlayın.
Dik monte edin ve altında boşaltma için servis payı bırakın.
İki tarafa kesme vanası koyarak kabı sistemden izole edilebilir hale getirin.
İlk dolumdan sonra basınç kontrolü yapıp bağlantıları gözden geçirin.
Boşaltma işlemi sistem sıcakken değil, soğuduktan sonra yapılmalı; sıcak su hem tehlikelidir hem de tortu askıda kaldığı için tam boşalmaz. [S]
Aynı gövdeyi paylaşan iki çapın bulunduğu yerlerde seçim hatası sık olur. Burada belirleyici olan gövde değil, boru çapıdır; DN32 hatta DN40 kabı takmak da tersi kadar yanlıştır.
Montaj sınırı: 125 mm çaplı gövde, DN25 modeline göre 25 mm daha geniştir; dar kollektör aralarına yerleştirilirken bu fark ölçülmeli. [S]
Açık sınırlama: Katalogda bu seri için debi ve kapasite değerleri bulunmuyor; üretici ölçülerin proje bazında değişebileceğini ayrıca belirtiyor.
Sık Sorulan Sorular
DN40 ile gerçekten aynı gövde mi?
Üretici kataloğunda ikisi de 125 mm çap ve 310 mm yükseklik olarak veriliyor. Fark bağlantı ağzının çapında.
Kaynaklı bağlantı seçeneği var mı?
Katalog bağlantı şekillerini flanşlı, boru kaynaklı veya dişli olarak sıralıyor. Bu ürün dişli bağlantılıdır.
Hangi belgeleri taşıyor?
Katalogda TSEK, CE ve ISO 9001 belirtiliyor.
Dış yüzeyi nasıl korunuyor?
Elektrostatik toz boya uygulanıyor.
Benzer Ürünlerle Karşılaştırma
Bu çapta seçenekler arasındaki fark gövde malzemesi ve biriktirme hacmi. Çelik gövdeli modeller daha büyük hacim verirken pirinç gövdeli modeller daha kompakt kalıyor.
MİT DN32 Dişli Tortu Tutucu
Önerilen SeçimKOMBİ MARKET KISA YORUMÇelik basınçlı kap gövdesi, 125 mm çap ve 310 mm yükseklik katalogda model bazında yazılı. Basınç sınıfı PN16 ve 120 °C üst sınır da yayımlanıyor.
İFM CLEANVENT DN32 Pirinç Dişli
PİRİNÇ GÖVDEKOMBİ MARKET KISA YORUMPirinç gövdeli ve daha kompakt bir alternatif. Tortu ile havayı aynı kapta toplayan tipte; yer sıkıntısı olan dolap içi montajlarda avantajlı.
MİT PTHA Tortu ve Hava Ayırıcı
BİRLEŞİK TİPKOMBİ MARKET KISA YORUMTortu tutma ve hava ayırmayı tek gövdede birleştiren seri. İki ayrı kap takmak istemeyenler için; karşılığında kap dönüş hattına konur.
Daha büyük biriktirme hacmi ve çelik gövde için MİT; kompakt pirinç gövde için CLEANVENT serisine bakın.
Ölçü, basınç sınıfı, sıcaklık sınırı ve belge bilgileri üreticinin ayırıcı kaplar ürün kataloğundan alınmıştır. Katalog, ölçülerin proje bazında değişebileceğini ayrıca belirtir. Doğrulanamayan değerler yazılmamıştır; kullanım önerileri Kombi Market saha deneyimidir.
