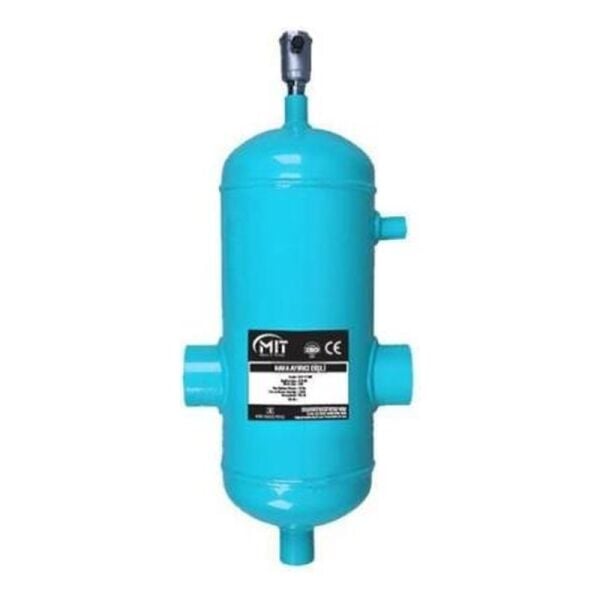

MİT DN40 Dişli Hava Ayırıcı
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
Kollektör çıkışında, debinin yüksek olduğu hatta hava ayırma
Hava ayırıcının çalışma mantığı suyun gövde içinde yavaşlamasına dayanır; hız düştüğünde kabarcıklar yüzeye çıkar. Bu yüzden hattın çapı büyüdükçe gövdenin de büyümesi gerekir. DN40 modeli serinin büyük gövdesini kullanır: 125 mm çap, 310 mm yükseklik. Bina ölçeğinde, kollektör çıkışındaki ana gidiş hattı için tasarlanmıştır.
DN40 hattına DN25 hava ayırıcı takmak işe yaramaz: su gövde içinde yeterince yavaşlamaz ve kabarcıklar ayrılmadan geçer. Çap seçimi burada fiyat meselesi değil, çalışma şartı.
Bu Ürünü Neden Almalısınız
Gövde ölçüsü katalogda yazılı
125 mm gövde çapı ve 310 mm yükseklik üretici kataloğunda model bazında veriliyor; yerleşim planı ölçüyle yapılabiliyor.
Basınç sınıfı belirtilmiş
PN16 basınç sınıfı ve 120 °C üst sıcaklık sınırı katalogda yazılı. Test basıncı için çalışma basıncının bir buçuk katı değer veriliyor.
Yüzey kaplaması standart
Gövdeye elektrostatik toz boya uygulanıyor; kazan dairesi nemine ve ısısına açık ortamda yüzey koruması bu yolla sağlanıyor.
Belgeleri sıralanmış
Üretici katalogda TSEK, CE ve ISO 9001 belgelerini sıralıyor.
Üç bağlantı tipi üretiliyor
Seri flanşlı, boru kaynaklı ve dişli olarak üretiliyor. Bu ürün dişli bağlantılıdır.
Üretici kodu belli
Katalog kodu MIT-HA-40, tedarikçi stok kodu M.H.A.40. Yedek parça ve tekrar siparişte bu kodlar üzerinden gidiliyor.
Bu Ürün Kimler İçin Uygun
Küçük dairelerin DN25 hatları için. Orada aynı serinin küçük gövdeli modeli hem yeterli hem daha uygun.
Doğru Ürüne Yönlendirme
Hat DN25 ise küçük gövde
100 mm çaplı DN25 hava ayırıcı daire ölçeğinde yeterli kalır.
Tortu için ayrı kap
Katıları toplamak için aynı serinin DN40 tortu tutucusu gerekir.
Ürün Özellikleri
Ölçü ve Bağlantı
Neyle Birlikte Çalışır
Montaj yeri
Kollektör çıkışı, ana gidiş hattı
Bağlantı
DN40 dişli ağız
Taşıma
Askı ya da kelepçeyle desteklenmeli
Konum
Dik montaj zorunlu
Gövde
125 mm çap, 310 mm yükseklik
Tamamlayıcı ürün
Katılar için DN40 tortu tutucu
Kısa Kurulum Rehberi
Hattın DN40 olduğunu doğrulayın; küçük çapa redüksiyonla bağlamayın.
Kabı kollektör çıkışına, gidiş hattının sıcak bölümüne yerleştirin.
Gövdeyi dik monte edin ve boru üzerinde asılı kalmaması için destekleyin.
Üstteki hava atma noktasına servis için erişim bırakın.
Devreye aldıktan sonra pompa sesini ve sistem basıncını takip edin.
Sistemi ilk doldururken dolum hızını düşürmek, suyun içine fazladan hava karışmasını azaltır ve hava ayırıcının işini kolaylaştırır. [S]
Hava ayırıcıyı dönüş hattına takanlar sonuç alamaz. Ayırma, suyun en sıcak olduğu noktada en verimlidir; o nokta kazan ya da kollektör çıkışıdır.
Montaj sınırı: 125 mm gövde ve dişli DN40 ağız birlikte ciddi bir ağırlık yapar; kabın kendi ağırlığı boru üzerinde taşınmamalı, askı ya da kelepçe kullanılmalı. [S]
Açık sınırlama: Katalog bu seri için debi aralığı ve hava ayırma verimi yayımlamıyor; proje hesabı yapılacaksa bu değerler üreticiden istenmeli.
Sık Sorulan Sorular
DN25 modelinden farkı sadece ağız mı?
Hayır, gövde de büyüyor: 100 mm yerine 125 mm çap, 300 mm yerine 310 mm yükseklik.
Tortu da tutar mı?
Bu ürün hava ayırıcıdır; pas ve kaynak curufu gibi katıları toplamak için ayrı bir tortu tutucu gerekir.
Basınç sınıfı nedir?
PN16 ve maksimum 120 °C. Katalog test basıncını çalışma basıncının bir buçuk katı olarak veriyor.
Hangi bağlantı tipleri üretiliyor?
Katalog flanşlı, boru kaynaklı ve dişli bağlantıdan söz ediyor; bu ürün dişlidir.
Benzer Ürünlerle Karşılaştırma
Bu çapta birleşik tip kaplar daha yaygın. Ayrı hava ayırıcı seçmenin gerekçesi, kabı tesisatın en sıcak noktasına koyabilmek; birleşik kap ise dönüş hattına konulur.
MİT DN40 Dişli Hava Ayırıcı
Önerilen SeçimKOMBİ MARKET KISA YORUMYalnız hava ayırmaya ayrılmış gövde; 125 mm çap ve 310 mm yükseklik katalogda yazılı. Kazan çıkışına, suyun en sıcak olduğu noktaya konulabiliyor.
MİT PTHA Tortu ve Hava Ayırıcı
BİRLEŞİK TİPKOMBİ MARKET KISA YORUMHava ayırma ile tortu tutmayı tek kapta toplar. Tek parça isteyenler için pratik; buna karşılık kabın yeri tortuya göre belirlenir, havaya göre değil.
İFM CLEANVENT Pirinç Dişli
PİRİNÇ GÖVDEKOMBİ MARKET KISA YORUMPirinç gövdeli birleşik kap. Dolap içi ve dar hacimli montajlarda yer avantajı sağlıyor; gövde ölçüleri MİT kadar ayrıntılı yayımlanmıyor.
Kollektör çıkışında saf hava ayırma için MİT DN40; tortu ve havayı birlikte almak isteyenler için birleşik PTHA modeli.
Ölçü, basınç sınıfı, sıcaklık sınırı ve belge bilgileri üreticinin ayırıcı kaplar ürün kataloğundan alınmıştır. Katalog, ölçülerin proje bazında değişebileceğini ayrıca belirtir. Doğrulanamayan değerler yazılmamıştır; kullanım önerileri Kombi Market saha deneyimidir.
| BAĞLANTI TİPİ | : | Dişli |
