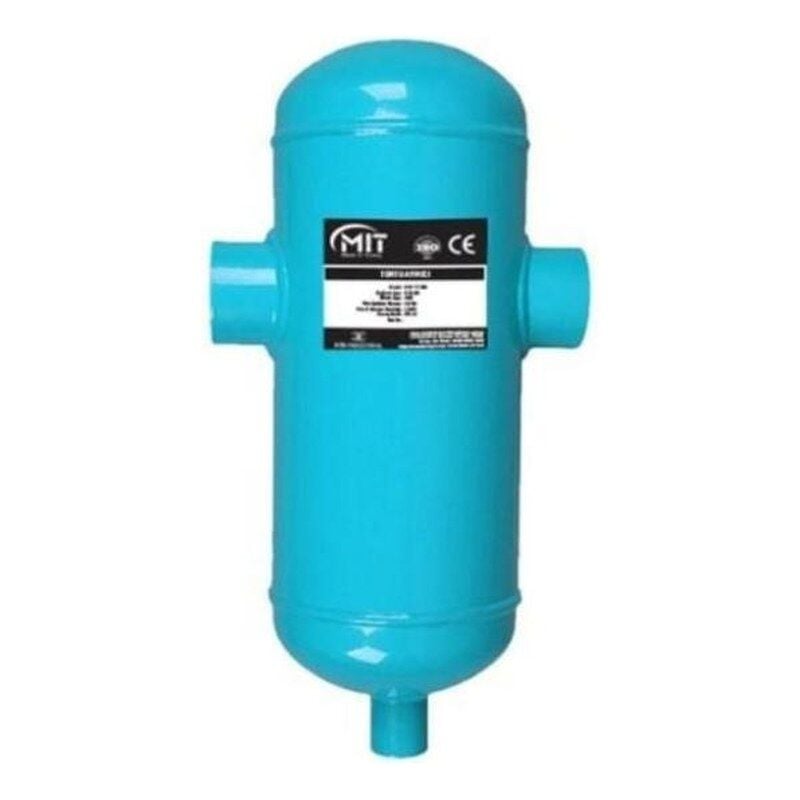

MİT DN40 Dişli Tortu Tutucu
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
Serinin en büyük dişli ağzı, debinin yükseldiği hatlar için
DN40, MİT tortu tutucu serisinde dişli bağlantıyla ulaşılan en büyük çaptır. Gövde DN32 modeliyle ortaktır (125 mm çap, 310 mm yükseklik); değişen tek şey ağız ölçüsüdür. Debinin yükseldiği kollektör çıkışlarında ve iki kazanın ortak dönüş hattında, daha küçük bir ağızdan geçirilen su basınç kaybı yaratacağı için bu çap tercih edilir.
Bu çapta seçim gövde hacmiyle değil, hattın taşıdığı debiyle ilgilidir. DN40 boruya DN32 kabı takmak, kabın koruduğu pompaya basınç kaybı olarak geri döner.
Bu Ürünü Neden Almalısınız
Gövde ölçüsü katalogda yazılı
125 mm gövde çapı ve 310 mm yükseklik üretici kataloğunda model bazında veriliyor; yerleşim planı ölçüyle yapılabiliyor.
Basınç sınıfı belirtilmiş
PN16 basınç sınıfı ve 120 °C üst sıcaklık sınırı katalogda yazılı. Test basıncı için çalışma basıncının bir buçuk katı değer veriliyor.
Yüzey kaplaması standart
Gövdeye elektrostatik toz boya uygulanıyor; kazan dairesi nemine ve ısısına açık ortamda yüzey koruması bu yolla sağlanıyor.
Belgeleri sıralanmış
Üretici katalogda TSEK, CE ve ISO 9001 belgelerini sıralıyor.
Üç bağlantı tipi üretiliyor
Seri flanşlı, boru kaynaklı ve dişli olarak üretiliyor. Bu ürün dişli bağlantılıdır.
Üretici kodu belli
Katalog kodu MIT-TT-40, tedarikçi stok kodu M.T.T.40. Yedek parça ve tekrar siparişte bu kodlar üzerinden gidiliyor.
Bu Ürün Kimler İçin Uygun
DN25 ve DN32 hatları için. Daha büyük ağzı küçük boruya redüksiyonla bağlamak ek bağlantı ve ek sızdırma yüzeyi demektir.
Doğru Ürüne Yönlendirme
Hat DN32 ise aynı gövdenin küçük ağzı
Gövde ölçüsü değişmez, bağlantı DN32 olur.
Hava da ayrılacaksa hava ayırıcı
Aynı serinin DN40 hava ayırıcısı gazı ayırmak için tasarlanmış.
Ürün Özellikleri
Ölçü ve Bağlantı
Neyle Birlikte Çalışır
Montaj yeri
Ana dönüş hattı, pompa emişinden önce
Bağlantı
DN40 dişli ağız
Servis
Gövde altında boşaltma erişimi
Yardımcı parça
İki kesme vanası
Gövde
DN32 modeliyle ortak, 125 mm çap
Sıkma
Boru anahtarıyla karşı tutarak
Kısa Kurulum Rehberi
Hattın DN40 olduğunu doğrulayın; redüksiyonla bağlamayın.
Kabı kazan dönüşü üzerine, pompanın emişinden önce yerleştirin.
Gövdeyi dik monte edin, altında boşaltma boşluğu bırakın.
Her iki ağza kesme vanası koyun.
Sıkma sırasında gövdeyi karşı tutarak dişlerin zorlanmasını önleyin.
Tortunun ne kadar biriktiğini anlamanın pratik yolu, boşaltmada gelen suyun rengine bakmaktır; berrak gelene kadar akıtmak yeterlidir. [S]
Büyük çapta tortu tutucu takmanın sebebi daha çok tortu tutmak değil, hattı daraltmamaktır. Kapalı devrede basınç kaybı pompanın elektrik tüketimine doğrudan yansır.
Montaj sınırı: Dişli bağlantıda bu çaptan sonra sıkma torku elle tutturulamaz hale gelir; boru anahtarıyla karşı tutularak sıkılmalı, gövdeye tek taraflı zorlama yapılmamalı. [S]
Açık sınırlama: Üretici bu seri için debi ve kapasite tablosu yayımlamıyor, bu yüzden hangi debide hangi verimle çalıştığı hesaplanamıyor.
Sık Sorulan Sorular
DN32 modelinden farkı ne?
Gövde ölçüsü aynı, yalnız bağlantı ağzı DN40. Seçim boru çapına göre yapılır.
Flanşlı seçeneği var mı?
Katalog flanşlı, boru kaynaklı ve dişli bağlantıdan söz ediyor; bu ürün dişli olandır.
Basınç sınıfı nedir?
Katalogda PN16 yazıyor; test basıncı için çalışma basıncının 1,5 katı değer veriliyor.
Hangi sıcaklığa kadar çalışır?
Katalogda maksimum 120 °C veriliyor.
Benzer Ürünlerle Karşılaştırma
DN40 bandında hem pirinç hem çelik gövdeli alternatifler var. Burada belirleyici olan hattın debisi ve kabın hattı daraltıp daraltmadığı.
MİT DN40 Dişli Tortu Tutucu
Önerilen SeçimKOMBİ MARKET KISA YORUMÇelik basınçlı kap gövdesi, 125 mm çap ve 310 mm yükseklik katalogda model bazında yazılı. Basınç sınıfı PN16 ve 120 °C üst sınır da yayımlanıyor.
İFM CLEANVENT DN40 Pirinç Dişli
PİRİNÇ GÖVDEKOMBİ MARKET KISA YORUMPirinç gövdeli ve daha kompakt bir alternatif. Tortu ile havayı aynı kapta toplayan tipte; yer sıkıntısı olan dolap içi montajlarda avantajlı.
MİT PTHA Tortu ve Hava Ayırıcı
BİRLEŞİK TİPKOMBİ MARKET KISA YORUMTortu tutma ve hava ayırmayı tek gövdede birleştiren seri. İki ayrı kap takmak istemeyenler için; karşılığında kap dönüş hattına konur.
Hattı daraltmadan çelik gövde isteyen DN40 tesisatlar için MİT; pirinç gövde tercih edenler için CLEANVENT uygun.
Ölçü, basınç sınıfı, sıcaklık sınırı ve belge bilgileri üreticinin ayırıcı kaplar ürün kataloğundan alınmıştır. Katalog, ölçülerin proje bazında değişebileceğini ayrıca belirtir. Doğrulanamayan değerler yazılmamıştır; kullanım önerileri Kombi Market saha deneyimidir.
| BAĞLANTI TİPİ | : | Dişli |
