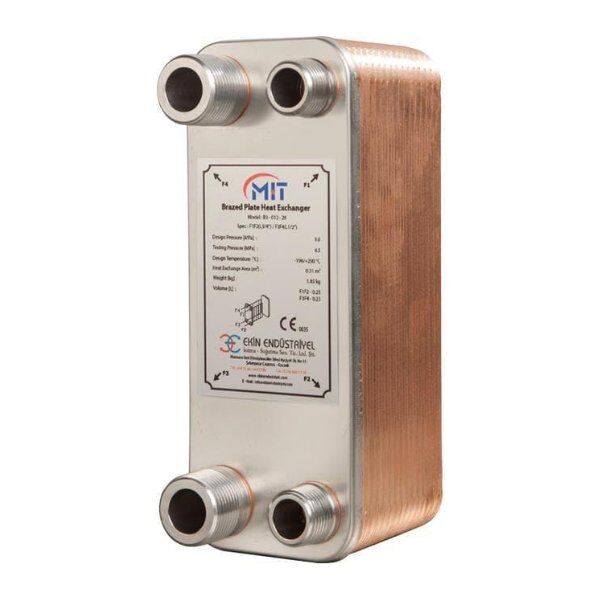

MIT MB 01-20 Plakalı Lehimli Eşanjör
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
MB 01-20: Yirmi Plakanın Getirdiği Fark
Bu ürün MİT MB-01 gövdesinin yirmi plakalı paketidir. Lehimli eşanjörde plaka sayısı iki şeyi birlikte değiştirir: ısı transfer alanı büyür, paket derinleşir. Üretici bu iki değeri formülle veriyor. Yirmi plakalı pakette derinlik 55 mm, ısı transfer alanı 0,216 m² olur.
MİT MB 01-20 · Lehimli Eşanjör
20 plaka0,216 m² alan3/4 inçGENEL DEĞERLENDİRMEMB-01 gövdesinin orta paketi. Dış ölçü 73 x 192 mm olarak sabit kalır, paket 55 mm derinliğe çıkar. On altı plakalı pakete göre alan üçte bir oranında büyür.
Bu Ürünü Neden Almalısınız
Alan formülle hesaplanıyor
Üretici MB-01 için (plaka sayısı - 2) x 0,012 m² diyor. Yirmi plakada 18 x 0,012 = 0,216 m² alan çıkar; rakam tahmin değil, formül sonucudur.
Dış ölçü büyümüyor
Genişlik 73 mm, yükseklik 192 mm olarak kalıyor. Sadece derinlik 55 mm'ye çıkar; yerleşimde bu fark küçüktür.
3/4 inç dişli bağlantı
Üretici MB-01 gövdesinde en büyük dişli bağlantıyı 3/4 inç olarak veriyor. Plaka sayısı bağlantıyı değiştirmez.
Conta yok, sızdırma noktası az
Paket vakumda lehimlendiği için ayrı conta kullanılmaz. Contadan kaynaklanan bakım ve değişim kalemi ortadan kalkar.
Bu Ürün Kimler İçin Uygun
MB 01-16 yetmeyenler
Aynı gövdede kalmak isteyip biraz daha alan arayanlar için bir sonraki basamak. Dış ölçü ve bağlantı değişmez.
Kompakt kalması gerekenler
Gövde 73 mm genişlikte kaldığı için dar hacimlerde yerleşim avantajı korunur.
Soğutma devresi kuranlar
Üreticinin verdiği dizayn sıcaklığı -196 °C'ye kadar iniyor. Soğutma uygulamaları bu aralığın içinde kalır.
Bu Ürün Kimler İçin Uygun Değil
Sert su bölgelerinde lehimli paket temizlenemediği için önerilmez; o hatlarda contalı tip kullanılır. Üreticinin MB-01 için verdiği 0,5-4 kW bandının üzerindeki işlerde bu gövde zorlanmamalıdır. Katı partikül taşıyan akışkanlarda lehimli kanal aralıkları tıkanmaya açıktır.
Doğru Ürüne Yönlendirme
Daha büyük alan gerekiyorsa
MB-01 gövdesinin 24 ve 28 plakalı paketleri stoktadır; alan formülü gereği sırasıyla 0,264 m² ve 0,312 m²'ye çıkar.
Gövde büyütülecekse
MB-04 gövdesi 73 x 316 mm ölçüde ve plaka başına 0,022 m² alan katsayısıyla çalışıyor. Aynı plaka sayısında belirgin biçimde daha fazla alan verir.
Ürün Özellikleri
Ölçü ve Kapasite
Bağlantı ve Uyumluluk
| Bağlantı çapı | 3/4 inç dişli |
| Plaka malzemesi | AISI 316 paslanmaz |
| Bağlantı malzemesi | AISI 316 paslanmaz |
| Lehim yöntemi | Vakum ortamında lehimleme |
| Dizayn sıcaklığı | -196 °C / +200 °C |
| Isı transfer alanı | 0,216 m² |
Sık Sorulan Sorular
Derinlik nasıl hesaplanıyor?
Üretici MB-01 için 9 + 2,3 x plaka sayısı formülünü veriyor. Yirmi plakalı pakette 9 + 46 = 55 mm eder.
Plaka sayısı artınca kapasite artar mı?
Isı transfer alanı büyür. Gerçek kapasite debi ve sıcaklık farkına bağlıdır; üretici gövde için 0,5-4 kW bandını veriyor, tek bir rakam vermiyor.
Kanal deseni hangisi?
Üretici MB serisinde H, L ve M kanal desenlerinin bulunduğunu söylüyor. Bu üründe hangisinin olduğu belgede yazmadığı için yazmıyoruz.
Yatay mı dikey mi monte edilir?
Montaj konumu tesisat projesine göre belirlenir. Üretici bu ürün için bir montaj konumu şartı yayımlamıyor.
MİT MB Serisi Gövdeleri
| MB-01 | 73 x 192 mm, 0,5-4 kW, 3/4 inç |
| MB-04 | 73 x 316 mm, 2-10 kW, 3/4 inç |
| MB-05 | 111 x 311 mm, 5-15 kW, 1 1/4 inç |
| MB-08 | 111 x 527 mm, 10-60 kW, 1 1/2 inç |
| MB-09 | 190 x 617 mm, 30-200 kW, 2 inç |
Değerler MİT üreticisinin lehimli eşanjör tablosundan alınmıştır. Basınç değeri bu sayfada yazılmadı: üreticinin ölçü tablosu ile kapasite tablosu farklı rakam veriyor, çelişki giderilmeden yazılması doğru olmaz.
MİT MB serisi lehimli eşanjörlerin tamamı Kombi Market stoklarında. Ölçü, alan ve malzeme değerleri üreticinin tablosundan ve üreticinin verdiği formüllerden gelir. Üreticinin yayımlamadığı hiçbir bilgi sayfaya eklenmemiştir.
