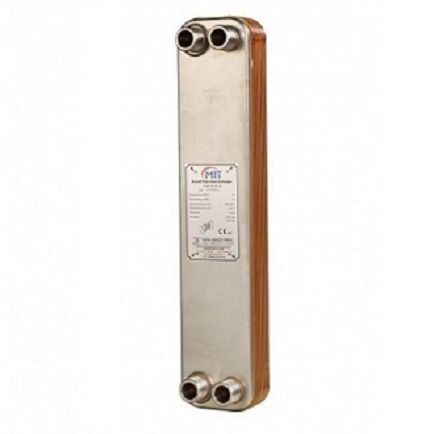

MIT MB 04-12 Plakalı Lehimli Eşanjör
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim

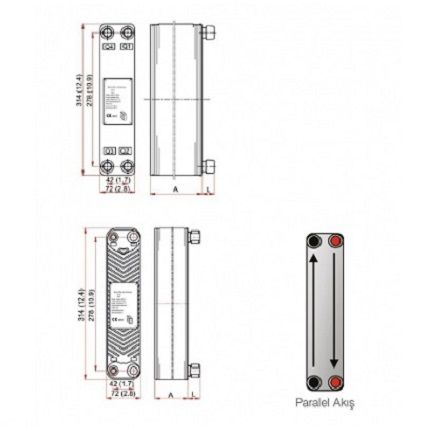

MB-04 Gövdesi: Uzayan Plaka, Aynı Genişlik
MİT MB-04, lehimli ailede MB-01'in bir üstündeki gövdedir. Genişlik 73 mm olarak aynı kalır, yükseklik 192 mm'den 316 mm'ye çıkar. Plaka uzadığı için alan katsayısı da büyür: MB-01'de plaka başına 0,012 m² olan değer, MB-04'te 0,022 m² olur. Bu ürün MB-04 gövdesinin on iki plakalı paketidir.
MİT MB 04-12 · Lehimli Eşanjör
MB-04 gövdesi12 plaka0,22 m² alanGENEL DEĞERLENDİRMEMB-04 gövdesinin giriş paketi. Uzayan plaka sayesinde MB-01'in yirmi sekiz plakalı paketine yakın bir alanı on iki plakayla verir. Genişlik değişmediği için dar hacimlerdeki yerleşim korunur.
Bu Ürünü Neden Almalısınız
Az plakayla geniş alan
On iki plakalı pakette alan (12 - 2) x 0,022 = 0,22 m² olur. MB-01'de aynı alana ulaşmak için çok daha fazla plaka gerekir.
Genişlik 73 mm'de kalıyor
Gövde yalnızca yükseklikte büyür. Genişliğin sabit kalması, dar nişlerde yerleşim imkânını korur.
Paket ince
Üreticinin formülüne göre derinlik 9 + 2,3 x 12 = 36,6 mm. On iki plakalı paket MB serisinin en ince paketlerinden biridir.
3/4 inç bağlantı korunuyor
Üretici MB-04 gövdesinde de en büyük dişli bağlantıyı 3/4 inç olarak veriyor; MB-01'den geçişte bağlantı çapı değişmez.
Bu Ürün Kimler İçin Uygun
MB-01 bandını aşanlar
Üretici MB-04 için 2-10 kW bandı bildiriyor. MB-01'in 0,5-4 kW bandının üzerine çıkan işler bu gövdeye gelir.
Yükseklik payı olanlar
Gövde 316 mm yüksekliğe çıktığı için montaj yerinde dikey boşluk gerekir; genişlik sorunu olanlar için ise avantajlıdır.
Bağlantı çapını değiştirmek istemeyenler
MB-01 ile aynı 3/4 inç dişli bağlantı kullanıldığı için mevcut tesisat düzeni korunabilir.
Bu Ürün Kimler İçin Uygun Değil
Lehimli paket açılamadığı için kireçli ve tortulu hatlarda önerilmez. Üreticinin MB-04 için verdiği 2-10 kW bandının üzerindeki işlerde bu gövde zorlanmamalı, MB-05 veya daha büyüğüne geçilmelidir. Askıda katı madde bulunan akışkanlarda lehimli kanal aralıkları tıkanır.
Doğru Ürüne Yönlendirme
Daha az alan yeterliyse
MB-01 gövdesi 73 x 192 mm ölçüde ve 0,012 m² plaka katsayısıyla çalışıyor. Küçük devrelerde bu gövde yeterli olabilir.
Bağlantı çapı büyüyebilecekse
MB-05 gövdesi 111 x 311 mm ölçüde ve 1 1/4 inç dişli bağlantıyla çalışıyor; kapasite bandı 5-15 kW olarak veriliyor.
Ürün Özellikleri
Ölçü ve Kapasite
Bağlantı ve Uyumluluk
| Bağlantı çapı | 3/4 inç dişli |
| Plaka malzemesi | AISI 316 paslanmaz |
| Bağlantı malzemesi | AISI 316 paslanmaz |
| Lehim yöntemi | Vakum ortamında lehimleme |
| Dizayn sıcaklığı | -196 °C / +200 °C |
| Isı transfer alanı | 0,22 m² |
Sık Sorulan Sorular
MB-04 ile MB-01 farkı nedir?
Yükseklik 192 mm'den 316 mm'ye, plaka alan katsayısı 0,012 m²'den 0,022 m²'ye çıkar. Genişlik ve bağlantı çapı ikisinde de aynıdır.
Derinlik kaç mm?
Üreticinin formülü 9 + 2,3 x plaka sayısı. On iki plakalı pakette 36,6 mm eder.
Basınç değeri nerede?
Üreticinin iki tablosu bu gövde için farklı basınç veriyor. Çelişki giderilmeden bir rakam yazmak doğru olmaz; sipariş öncesi teyit alıyoruz.
Bakım gerekir mi?
Conta ve cıvata bulunmadığı için periyodik sıkma kontrolü gerekmez. Buna karşılık paket açılıp temizlenemez; su kalitesi bu tipte belirleyicidir.
MİT MB Serisi Gövdeleri
| MB-01 | 73 x 192 mm, 0,5-4 kW, 3/4 inç |
| MB-04 | 73 x 316 mm, 2-10 kW, 3/4 inç |
| MB-05 | 111 x 311 mm, 5-15 kW, 1 1/4 inç |
| MB-08 | 111 x 527 mm, 10-60 kW, 1 1/2 inç |
| MB-09 | 190 x 617 mm, 30-200 kW, 2 inç |
Değerler MİT üreticisinin lehimli eşanjör tablosundan alınmıştır. Basınç değeri bu sayfada yazılmadı: üreticinin ölçü tablosu ile kapasite tablosu farklı rakam veriyor, çelişki giderilmeden yazılması doğru olmaz.
Kombi Market'te MİT MB-04 gövdesinin 12, 16, 20 ve 24 plakalı paketleri bulunur. Sayfadaki ölçü ve alan değerleri üreticinin tablosundan ve formüllerinden gelir; basınç, üreticinin iki tablosu çeliştiği için yazılmamıştır.
| EŞANJÖR TİPİ | : | Lehimli Plakalı |
| PLAKA SAYISI | : | 12 Plaka |
| KAPASİTE (KW) | : | 2 - 10 kW |
| BAĞLANTI ÇAPI | : | 3/4 inç |
