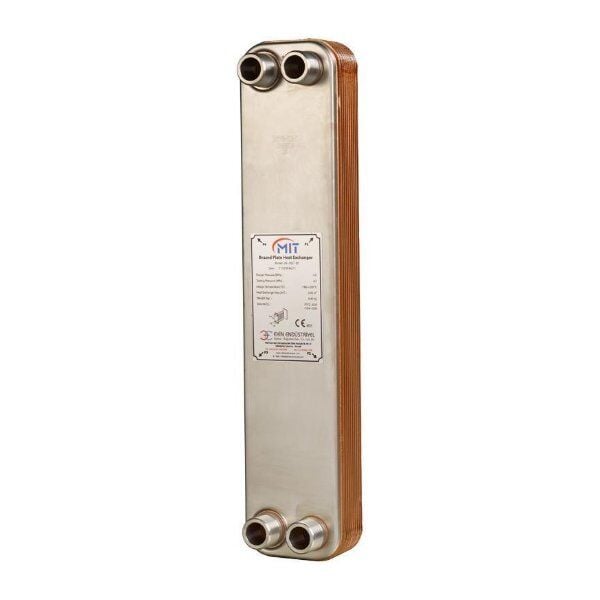

MIT MB 04-16 Plakalı Lehimli Eşanjör
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
MB 04-16 Eşanjörü Nerede Kullanılır?
MİT MB-04 gövdesinin on altı plakalı paketi. Lehimli plakalı eşanjörlerde ısı, plakaların iki yüzü arasından geçer; plakalar vakum ortamında lehimlenerek tek parça hâline getirilir. Bu üründe üreticinin formülüne göre ısı transfer alanı 0,308 m², paket derinliği 45,8 mm olur.
MİT MB 04-16 · Lehimli Eşanjör
16 plaka0,308 m² alanAISI 316GENEL DEĞERLENDİRMEMB-04 gövdesinin alt orta paketi. Üreticinin 2-10 kW bandı içinde, dar genişlikte ve conta bakımı gerektirmeyen bir çözüm. Alan MB-01 gövdesinin tüm paketlerinin üzerindedir.
Bu Ürünü Neden Almalısınız
MB-01'in tamamından geniş alan
On altı plakalı MB-04 paketi 0,308 m² alan verir. MB-01 gövdesinin en geniş paketi 0,312 m² ile bu değere ancak yirmi sekiz plakayla ulaşır.
İnce paket
Derinlik 45,8 mm. On altı plakalı paket, MB-04 gövdesinde hâlâ ince sayılan bir kalınlıkta kalıyor.
Akışkanla temas eden yüzeyler paslanmaz
Üretici plakaların ve bağlantıların AISI 316 olduğunu belirtiyor. İki grup da aynı malzemeden üretiliyor.
Soğuk uygulamalara da uygun
Üreticinin verdiği dizayn sıcaklığı -196 °C'den başlıyor. Soğutma ve düşük sıcaklık devreleri bu aralığın içindedir.
Bu Ürün Kimler İçin Uygun
Alanı büyütmek isteyenler
MB-01 gövdesinde plaka eklemek yerine gövde değiştirmek daha verimli olur; bu ürün o geçişin makul basamağıdır.
Dar ama uzun boşluğu olanlar
Gövde 73 mm genişlik ve 316 mm yükseklikte. Yatayda yer yoksa, düşeyde yer varsa bu ölçü avantajlıdır.
Conta bakımı istemeyenler
Lehimli yapı, periyodik conta değişimi ve tork kontrolü gerektirmez.
Bu Ürün Kimler İçin Uygun Değil
Sert su ve tortu yükü yüksek hatlarda bu ürün önerilmez, çünkü paket temizlik için açılamaz. Üreticinin verdiği 2-10 kW bandının üzerindeki işlerde MB-05 veya MB-08 gövdelerine geçilir. Partikül taşıyan akışkanlarda lehimli tip yerine contalı ve geniş aralıklı plaka tercih edilir.
Doğru Ürüne Yönlendirme
Aynı gövdede alan artacaksa
MB-04 gövdesinin 20 ve 24 plakalı paketleri stoktadır; alanları 0,396 m² ve 0,484 m² olur.
Temizlenebilir ürün gerekiyorsa
Contalı plakalı seride 503 ve 504 gövdeleri plakaların açılıp temizlenmesine izin veriyor; kireçli sularda bu yapı daha rahat.
Ürün Özellikleri
Ölçü ve Kapasite
Bağlantı ve Uyumluluk
| Bağlantı çapı | 3/4 inç dişli |
| Plaka malzemesi | AISI 316 paslanmaz |
| Bağlantı malzemesi | AISI 316 paslanmaz |
| Lehim yöntemi | Vakum ortamında lehimleme |
| Dizayn sıcaklığı | -196 °C / +200 °C |
| Isı transfer alanı | 0,308 m² |
Sık Sorulan Sorular
Alan değeri nasıl bulunuyor?
Üreticinin MB-04 için verdiği formül (plaka sayısı - 2) x 0,022 m². On altı plakada 14 x 0,022 = 0,308 m² eder.
Kanal deseni belirtiliyor mu?
Üretici MB serisinde H, L ve M desenlerinin bulunduğunu söylüyor; üründe hangisinin olduğunu yazmıyor. Bu yüzden biz de yazmıyoruz.
Lehim malzemesi ne?
Üretici bakır veya nikel kullanıldığını bildiriyor, ürün bazında hangisi olduğunu belirtmiyor. Kesin bilgi gerekiyorsa sipariş öncesi teyit ediyoruz.
Kimin monte etmesi gerekir?
Bağlantılar basınçlı devreye girer; işi tesisat işlerinden anlayan bir usta yapmalıdır.
MİT MB Serisi Gövdeleri
| MB-01 | 73 x 192 mm, 0,5-4 kW, 3/4 inç |
| MB-04 | 73 x 316 mm, 2-10 kW, 3/4 inç |
| MB-05 | 111 x 311 mm, 5-15 kW, 1 1/4 inç |
| MB-08 | 111 x 527 mm, 10-60 kW, 1 1/2 inç |
| MB-09 | 190 x 617 mm, 30-200 kW, 2 inç |
Değerler MİT üreticisinin lehimli eşanjör tablosundan alınmıştır. Basınç değeri bu sayfada yazılmadı: üreticinin ölçü tablosu ile kapasite tablosu farklı rakam veriyor, çelişki giderilmeden yazılması doğru olmaz.
MİT MB serisi lehimli eşanjörler Kombi Market stoklarında bulunur. Bu sayfada üreticinin teknik tablosunda ve formüllerinde bulunan değerler yer alır. Ürün bazında yayımlanmayan basınç, lehim malzemesi ve kanal deseni bilgileri yazılmamıştır.
