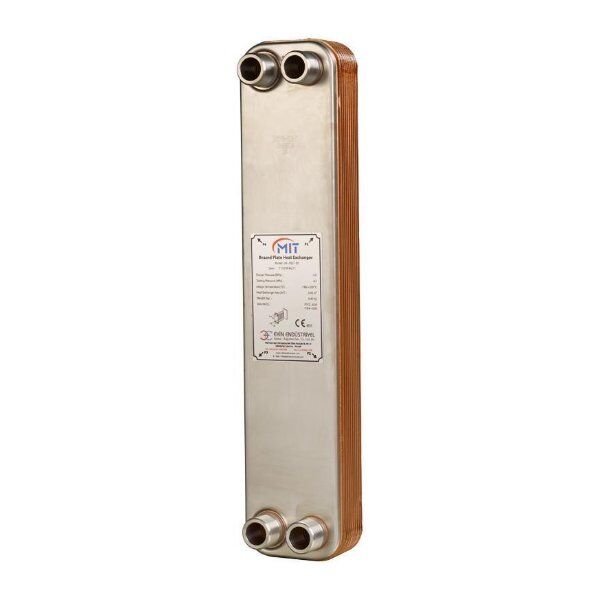

MIT MB 04-20 Plakalı Lehimli Eşanjör
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
MB 04-20: Yirmi Plaka, 0,396 m² Alan
MİT MB-04 gövdesinin yirmi plakalı paketi. Üreticinin verdiği katsayıya göre ısı transfer alanı 0,396 m², paket derinliği 55 mm olur. Gövdenin dış ölçüsü 73 x 316 mm, bağlantısı 3/4 inç dişli olarak sabit kalır. Kapasite bandı gövde için 2-10 kW olarak bildiriliyor.
MİT MB 04-20 · Lehimli Eşanjör
20 plaka0,396 m² alan55 mm derinlikGENEL DEĞERLENDİRMEMB-04 gövdesinin üst orta paketi. Alan 0,4 m²'ye yaklaşırken gövde genişliği 73 mm'de kalır. 3/4 inç dişli bağlantıyla çalışan hatlar için geniş bir yüzey seçeneği.
Bu Ürünü Neden Almalısınız
3/4 inç hatta geniş yüzey
Bağlantı çapı büyümeden 0,396 m² alana ulaşılıyor. Boru çapını değiştirmeden yüzey artırmak isteyen tesisatlar için önemli.
Derinlik hesaplanabilir
Üreticinin formülü 9 + 2,3 x plaka sayısı; yirmi plakalı pakette 55 mm eder. Yerleşim ölçüsü bu formülle önceden bilinir.
Conta ve cıvata yok
Paket vakumda lehimlendiği için sızdırma riski taşıyan conta yüzeyi bulunmaz.
Malzeme tek tip
Plakalar ve bağlantılar AISI 316 paslanmaz olarak üretiliyor; üretici ikisi için de aynı malzemeyi yazıyor.
Bu Ürün Kimler İçin Uygun
Yüzey ihtiyacı büyüyenler
MB-04 gövdesinde on altı plakalı paketten sonraki basamak. Aynı gövde ve bağlantıyla alan artar.
Kapalı devrede çalışanlar
Su kalitesi kontrol altında olan kapalı sistemlerde lehimli tip uzun süre sorun çıkarmaz.
Düşük sıcaklık uygulamaları
Üreticinin dizayn sıcaklığı -196 °C'ye kadar iniyor; soğutma ve düşük sıcaklık devreleri bu aralıkta kalır.
Bu Ürün Kimler İçin Uygun Değil
Kireçli sularda bu tip temizlenemez ve zamanla verim kaybeder; o hatlarda contalı seri tercih edilir. Üreticinin 2-10 kW bandını aşan işlerde gövde büyütülmelidir. Basıncın kesin bilinmesi gereken projelerde üreticiden yazılı teyit alınmadan seçim yapılmamalıdır.
Doğru Ürüne Yönlendirme
Gövde büyütülecekse
MB-05 gövdesi 111 x 311 mm ölçüde, 1 1/4 inç dişli bağlantıyla ve plaka başına 0,026 m² katsayıyla çalışıyor.
Daha ince paket yeterliyse
MB-04 gövdesinin 12 ve 16 plakalı paketleri stoktadır; derinlikleri 36,6 mm ve 45,8 mm olur.
Ürün Özellikleri
Ölçü ve Kapasite
Bağlantı ve Uyumluluk
| Bağlantı çapı | 3/4 inç dişli |
| Plaka malzemesi | AISI 316 paslanmaz |
| Bağlantı malzemesi | AISI 316 paslanmaz |
| Lehim yöntemi | Vakum ortamında lehimleme |
| Dizayn sıcaklığı | -196 °C / +200 °C |
| Isı transfer alanı | 0,396 m² |
Sık Sorulan Sorular
Yüzey artınca ne kazanırım?
Isı transfer alanı büyür. Elde edilen kapasite debi ve sıcaklık farkına bağlı olduğu için üretici gövde başına bir bant veriyor, tek rakam vermiyor.
MB-05'e geçmek şart mı?
Kapasite bandı ve bağlantı çapı yeterliyse şart değil. MB-05'e geçmek bağlantıyı 1 1/4 inçe çıkarır ve tesisatta değişiklik gerektirir.
Ürün ne kadar yer kaplar?
Gövde 73 x 316 mm, paket derinliği 55 mm. Bu üç ölçü üreticinin tablosundan ve formülünden gelir.
Devreye alma sırasında ne yapılır?
Hattın yıkanması ve havanın atılması gerekir. İşlem, montajı yapan tesisatçı tarafından yürütülür.
MİT MB Serisi Gövdeleri
| MB-01 | 73 x 192 mm, 0,5-4 kW, 3/4 inç |
| MB-04 | 73 x 316 mm, 2-10 kW, 3/4 inç |
| MB-05 | 111 x 311 mm, 5-15 kW, 1 1/4 inç |
| MB-08 | 111 x 527 mm, 10-60 kW, 1 1/2 inç |
| MB-09 | 190 x 617 mm, 30-200 kW, 2 inç |
Değerler MİT üreticisinin lehimli eşanjör tablosundan alınmıştır. Basınç değeri bu sayfada yazılmadı: üreticinin ölçü tablosu ile kapasite tablosu farklı rakam veriyor, çelişki giderilmeden yazılması doğru olmaz.
Kombi Market, MİT MB serisinin bütün gövdelerini bulundurur ve seçimde üreticinin kendi tablosunu esas alır. Bu sayfada üreticinin yayımlamadığı hiçbir değer yer almaz; basınç konusundaki çelişkiyi de gizlemeden bildiriyoruz.
