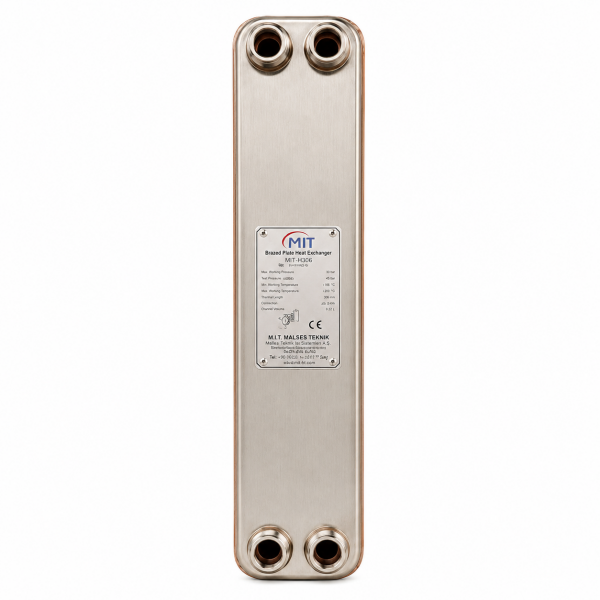

MIT MB 04-24 Plakalı Lehimli Eşanjör
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
MB-04 Gövdesinin En Geniş Paketi
Stokladığımız MİT MB-04 paketleri arasında en yüksek plaka sayısı budur. Yirmi dört plaka ile ısı transfer alanı 0,484 m², paket derinliği 64,2 mm olur. Bu değer MB-05 gövdesinin orta paketleriyle yarışır; buna karşılık bağlantı 3/4 inç dişli olarak kalır.

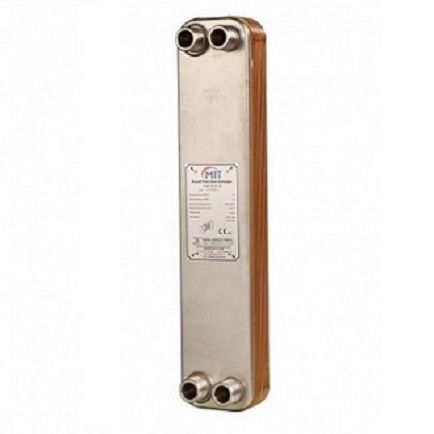

MİT MB 04-24 · Lehimli Eşanjör
24 plaka0,484 m² alan3/4 inçGENEL DEĞERLENDİRMEMB-04 gövdesinin tepe paketi. 3/4 inç dişli bağlantıda kalarak elde edilebilecek en geniş alan; sonraki adım bağlantı çapının 1 1/4 inçe çıkması demektir.
Bu Ürünü Neden Almalısınız
3/4 inçte en geniş yüzey
MB-01 ve MB-04 gövdeleri 3/4 inç dişli bağlantı kullanıyor. Bu ürün, o bağlantıyla stokladığımız en geniş alanlı pakettir.
Alan 0,484 m²
Üreticinin formülüne göre (24 - 2) x 0,022 = 0,484 m². Katsayı üreticinin tablosundan alındı, alan oradan çıktı.
Genişlik değişmiyor
Gövde 73 mm genişlikte kalır. Dar nişe montaj imkânı en geniş pakette de korunuyor.
Kapalı, contasız yapı
Vakumda lehimleme sayesinde conta yüzeyi yok; periyodik conta bakımı gerekmez.
Bu Ürün Kimler İçin Uygun
Boru çapını değiştirmek istemeyenler
Mevcut 3/4 inç hatta bağlı kalmak zorunda olan tesisatlar için ailedeki en geniş seçenek.
MB-05 sığmayanlar
MB-05 gövdesi 111 mm genişliğe çıkıyor. Bu genişlik sığmıyorsa MB-04 gövdesinde kalmak gerekir.
Temiz devre işletenler
Kapalı ve su kalitesi kontrollü devrelerde lehimli tip uzun ömürlü çalışır.
Bu Ürün Kimler İçin Uygun Değil
Bu ürün kireç ve tortu yükü yüksek hatlar için uygun değildir; paket açılamaz. Üreticinin MB-04 için verdiği 2-10 kW bandının belirgin biçimde üzerindeki işlerde gövde büyütülmelidir. Partikül taşıyan akışkanlarda kanal aralıkları tıkanacağı için contalı ve geniş aralıklı plaka seçilir.
Doğru Ürüne Yönlendirme
Bağlantı 1 1/4 inçe çıkabilirse
MB-05 gövdesi 111 x 311 mm ölçüde, 5-15 kW bandıyla ve plaka başına 0,026 m² katsayıyla çalışıyor.
Daha küçük alan yeterliyse
MB-04 gövdesinin 12, 16 ve 20 plakalı paketleri stokta; alanları 0,22, 0,308 ve 0,396 m² olur.
Ürün Özellikleri
Ölçü ve Kapasite
Bağlantı ve Uyumluluk
| Bağlantı çapı | 3/4 inç dişli |
| Plaka malzemesi | AISI 316 paslanmaz |
| Bağlantı malzemesi | AISI 316 paslanmaz |
| Lehim yöntemi | Vakum ortamında lehimleme |
| Dizayn sıcaklığı | -196 °C / +200 °C |
| Isı transfer alanı | 0,484 m² |
Sık Sorulan Sorular
MB 04-24 ile MB 05-16 hangisi?
Alanları birbirine yakındır; fark bağlantı çapında ve gövde genişliğindedir. 04-24 gövdesi 73 mm genişlik ve 3/4 inç, 05-16 gövdesi 111 mm genişlik ve 1 1/4 inç.
Paket derinliği ne kadar?

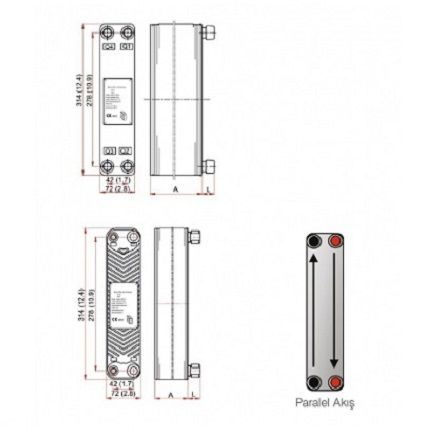

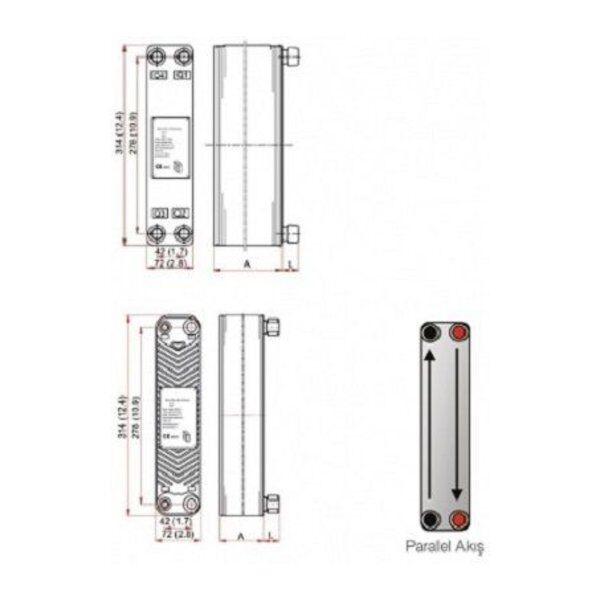

Üreticinin formülüne göre 9 + 2,3 x 24 = 64,2 mm.
Basınç sorusu neden cevapsız?
Üreticinin ölçü tablosu ile kapasite tablosu bu gövde için ayrı rakamlar veriyor. Hangisinin geçerli olduğunu doğrulayamadık; teyit edip bildiriyoruz.
Montaj için özel alet gerekir mi?
Standart dişli bağlantı montajı yapılır. İşin basınçlı hat deneyimi olan bir tesisatçı tarafından yapılması gerekir.
MİT MB Serisi Gövdeleri
| MB-01 | 73 x 192 mm, 0,5-4 kW, 3/4 inç |
| MB-04 | 73 x 316 mm, 2-10 kW, 3/4 inç |
| MB-05 | 111 x 311 mm, 5-15 kW, 1 1/4 inç |
| MB-08 | 111 x 527 mm, 10-60 kW, 1 1/2 inç |
| MB-09 | 190 x 617 mm, 30-200 kW, 2 inç |
Değerler MİT üreticisinin lehimli eşanjör tablosundan alınmıştır. Basınç değeri bu sayfada yazılmadı: üreticinin ölçü tablosu ile kapasite tablosu farklı rakam veriyor, çelişki giderilmeden yazılması doğru olmaz.
Bu sayfadaki değerler MİT üreticisinin lehimli eşanjör tablosundan ve verdiği formüllerden türetilmiştir. Üreticinin ürün bazında yayımlamadığı basınç, lehim malzemesi ve kanal deseni bilgileri yazılmadı. Bilmediğimizi bildiğimiz gibi göstermemeyi ilke sayıyoruz.
| EŞANJÖR TİPİ | : | Lehimli Plakalı |
| PLAKA SAYISI | : | 24 Plaka |
| KAPASİTE (KW) | : | 2 - 10 kW |
| BAĞLANTI ÇAPI | : | 3/4 inç |
