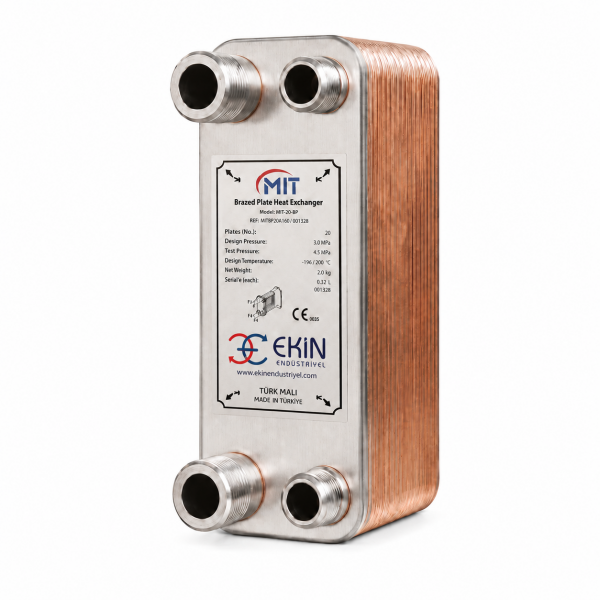

MIT MB 05-16 Plakalı Lehimli Eşanjör
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
MB-05 Gövdesi: Bağlantı 1 1/4 İnçe Çıkıyor
MİT MB-05, lehimli ailede bağlantı çapının büyüdüğü ilk gövdedir. MB-01 ve MB-04 gövdeleri 3/4 inç dişli bağlantı kullanırken MB-05 gövdesi 1 1/4 inç dişli bağlantı ile veriliyor. Dış ölçü de değişiyor: genişlik 73 mm'den 111 mm'ye çıkıyor, yükseklik 311 mm oluyor. Bu ürün gövdenin on altı plakalı paketidir.
MİT MB 05-16 · Lehimli Eşanjör
1 1/4 inç dişli16 plaka0,364 m² alanGENEL DEĞERLENDİRMEMB serisinde bağlantı çapının büyüdüğü basamak. 111 x 311 mm gövde, 45,8 mm paket derinliği ve 0,364 m² ısı transfer alanı. Üreticinin bu gövde için verdiği kapasite bandı 5-15 kW.
Bu Ürünü Neden Almalısınız
Daha büyük bağlantı çapı
1 1/4 inç dişli bağlantı, 3/4 inçe göre daha yüksek debiye izin verir. Bağlantı büyümesi bu gövdede başlıyor.
Plaka başına daha fazla alan
Üretici MB-05 için plaka katsayısını 0,026 m² olarak veriyor. MB-04'ün 0,022 m² katsayısının üzerindedir.
Kapasite bandı 5-15 kW
Üreticinin bu gövde için bildirdiği bant 5-15 kW. MB-04 gövdesinin 2-10 kW bandının üzerinde bir aralığa denk gelir.
Paslanmaz ve contasız
Plakalar ve bağlantılar AISI 316; paket vakumda lehimli. Değişecek conta ya da sıkılacak cıvata bulunmaz.
Bu Ürün Kimler İçin Uygun
Debisi yüksek küçük hatlar
3/4 inç bağlantının darboğaz olduğu hatlarda bu gövdenin 1 1/4 inç bağlantısı gerekli hâle gelir.
MB-04 bandını aşanlar
Üreticinin kapasite bandı 5-15 kW olduğu için MB-04 gövdesinin üstüne çıkan işler bu gövdeye gelir.
Genişlik payı olanlar
Gövde 111 mm genişliğe çıkar. Yatayda bu boşluk varsa bağlantı ve kapasite avantajı doğrudan kullanılabilir.
Bu Ürün Kimler İçin Uygun Değil
Lehimli paket sökülüp temizlenemediği için kireçli sularda bu tip önerilmez. Gövde 111 mm genişliğe çıktığı için 73 mm'lik bir boşluğa sığmaz; ölçü kısıtlıysa MB-04 gövdesinde kalmak gerekir. Partikül taşıyan akışkanlarda contalı ve geniş aralıklı plaka tercih edilir.
Doğru Ürüne Yönlendirme
Genişlik sığmıyorsa
MB-04 gövdesi 73 mm genişlikte kalıyor ve 3/4 inç dişli bağlantı kullanıyor. Dar nişlerde bu gövde çözüm olur.
Aynı gövdede alan artacaksa
MB-05 gövdesinin 36 plakalı paketi stoktadır; ısı transfer alanı 0,884 m²'ye, paket derinliği 91,8 mm'ye çıkar.
Ürün Özellikleri
Ölçü ve Kapasite
Bağlantı ve Uyumluluk
| Bağlantı çapı | 1 1/4 inç dişli |
| Plaka malzemesi | AISI 316 paslanmaz |
| Bağlantı malzemesi | AISI 316 paslanmaz |
| Lehim yöntemi | Vakum ortamında lehimleme |
| Dizayn sıcaklığı | -196 °C / +200 °C |
| Isı transfer alanı | 0,364 m² |
Sık Sorulan Sorular
Bağlantı çapı neden önemli?
Bağlantı çapı, eşanjörden geçebilecek debiyi sınırlar. Alan yeterli olsa bile bağlantı küçükse istenen debi geçmez.
Alan değeri nereden geliyor?
Üreticinin MB-05 için verdiği formül (plaka sayısı - 2) x 0,026 m². On altı plakada 14 x 0,026 = 0,364 m² eder.
Paket ne kadar kalın?
Üreticinin derinlik formülü 9 + 2,3 x plaka sayısı; bu pakette 45,8 mm eder.
Basınç değeri niye yok?
Üreticinin kapasite tablosu bu gövde için bir rakam, ölçü tablosu başka bir rakam veriyor. Doğrulanmamış bir basınç yazmak istemiyoruz.
MİT MB Serisi Gövdeleri
| MB-01 | 73 x 192 mm, 0,5-4 kW, 3/4 inç |
| MB-04 | 73 x 316 mm, 2-10 kW, 3/4 inç |
| MB-05 | 111 x 311 mm, 5-15 kW, 1 1/4 inç |
| MB-08 | 111 x 527 mm, 10-60 kW, 1 1/2 inç |
| MB-09 | 190 x 617 mm, 30-200 kW, 2 inç |
Değerler MİT üreticisinin lehimli eşanjör tablosundan alınmıştır. Basınç değeri bu sayfada yazılmadı: üreticinin ölçü tablosu ile kapasite tablosu farklı rakam veriyor, çelişki giderilmeden yazılması doğru olmaz.
Kombi Market'te MİT MB-05 gövdesinin 16 ve 36 plakalı paketleri bulunur. Sayfadaki ölçü, alan ve malzeme bilgileri üreticinin teknik tablosundan gelir. Basınç bilgisi, üreticinin iki tablosu arasındaki çelişki nedeniyle yazılmamıştır.
| EŞANJÖR TİPİ | : | Lehimli Plakalı |
| PLAKA SAYISI | : | 16 Plaka |
| KAPASİTE (KW) | : | 5 - 15 kW |
| BAĞLANTI ÇAPI | : | 1 1/4 inç |
